AP 100X Bedienungsanleitung

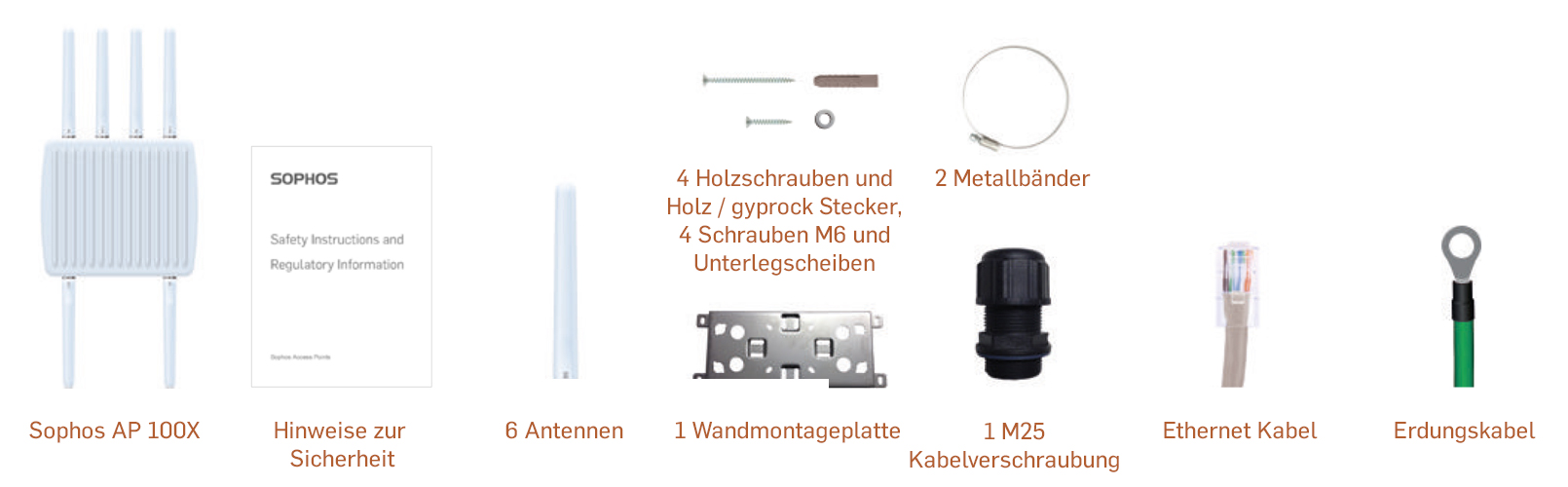

Lieferumfang
Hinweis: Bei Sophos AP 100X wird eine Installation von Sophos UTM V 9.308 benötigt.

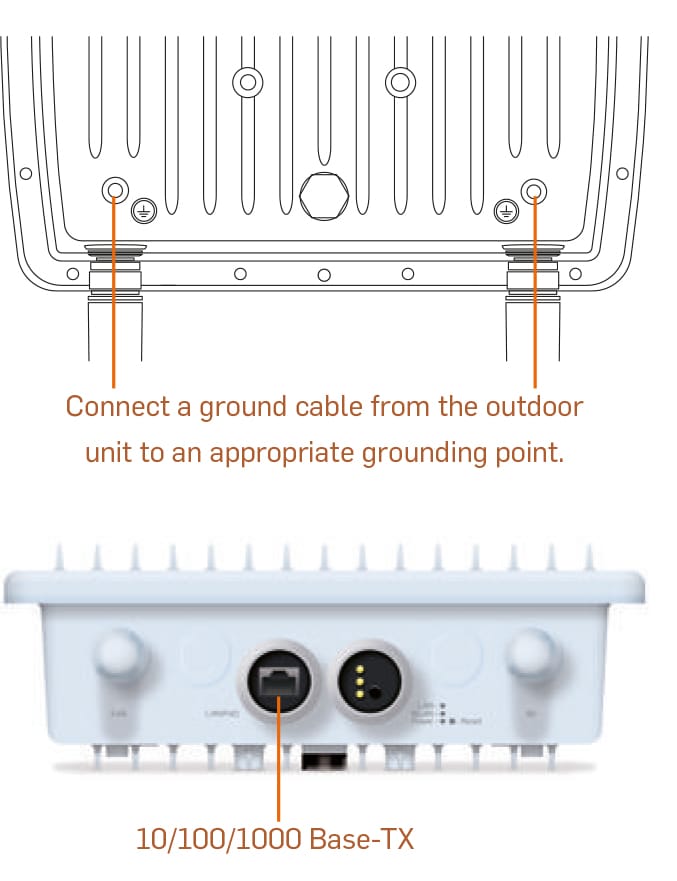

 | MontageanleitungDie Sophos AP 100X kann auf einer Stange montiert werden. Ein Montagesatz ist im Lieferumfang enthalten. Warnung: Die Anlage verfügt über eine separate Schutzerdungsklemme auf dem Rahmen, das muss permanent geerdet werden, um den Rahmen und den Bediener vor elektrischen Gefahren zu schützen. Achtung: Bevor die Geräte-Installation beginnt, stellen Sie sicher, dass ein Service-Personal einen geeigneten Erdungsanschluss an das Erdungskabel befestigt hat. Die Netzinstallation muss mit einem qualifizierten Elektriker durchgeführt werden und anschließend mit National Electrical Code, ANSI / NFPA 70 und Canadian Electrical Code, Teil I, CSA C22.1 versehen werden. Erdung zur Einheit zu verbinden:
Achtung: Als erstes, bevor eingeschaltet ist, schließen Sie den Rahmen des Geräts auf die Erde. Für das Erdungskabel, ist eine grün-gelbe Isolierung erforderlich und die Querschnittsfläche von dem Leiter muss mehr als 0.75mm2 oder 18 AWG sein. Bedienelemente
| ||||||||||||||||
Technische Spezifikationen
Sophos AP 100X | ||||
| Montage | Wand / Mast | |||
| Rahmen | Metallgehäuse , weiß | |||
| IP Code | 67 | |||
| Maximaler Durchsatz | 1.3 Gbps (5GHz / 802.11ac) + 450 Mbps (2.4GHz / 802.11n) | |||
| Multiple SSIDs | 8 per Funk, 16 gesamt | |||
| Anzahl der Funkgeräte | 2 | |||
| MIMO-Funktionen | 3x3:3 | |||
| LAN-Schnittstellen | 1 x 10/100/1000 Base-TX | |||
| Antenne | 6 x externe Dipolantenne | Steckertyp: N-Type | ||
| Antennengewinn | 4 dBi @ 2.4GHz, 6 dBi @5GHz | |||
| Unterstützte WLAN-Standards | 802.11a/b/g/n/ac | |||
| Frequenzen / Kanäle | ETSI | |||
| 2.412-2.472GHz (channels 1-13) | RLAN sub-band 2: 5.500-5.580GHz (channels 100-116) 5.660-5.700GHz (channels 132-140) | |||
| FCC | ||||
| 2.412-2.462GHz (channels 1-11) | U-NII-1: 5.180-5.240GHz (channels 36-48) U-NII-2: 5.260-5.320GHz (channels 52-64) U-NII-2e: 5.500-5.580GHz (channels 100-116) 5.660-5.700GHz (channels 132-140) U-NII-3: 5.745-5.825GHz (channels 149-165) | |||
| Abmessungen B x H x T | 255 x 225 x 90 mm | |||
| Gewicht | 2.5 kg | |||
| Stromversorgung | PoE only | |||
| Energieverbrauch | 15 W (max.) | |||
| Strom über Ethernet | 802.3at | |||
| Temperaturbereich | Betrieb: -20 ° C bis 60 ° C | Lagerung: -30 ° C bis 60 ° C | ||
| Luftfeuchtigkeit (nicht kondensierend) | Betrieb: 0% bis 90% | Lagerung: 0% bis 95% | ||
| Einhaltung gesetzlicher Vorschriften | CE | FCC | UL | |
| Radio: | EN 300 328, EN 301 893 | CFR 47, Part 15 Subpart C Section 15.247 and Subpart E Section 15.407 | N/a | |
| EMC: | EN 301 489-1, EN 301 489-17 | CFR 47, Part 15 Subpart B | N/a | |
| EMF: | EN 62311 | CFR 47, Part 2 (Section 2.1091) | N/a | |
| Safety: | EN 60950-22 | N/a | UL 60950-22 | |
