Montageanleitung für Sophos AP6 420X Sektor-/Richtantennen
Montageanleitung für Sektor-/Richtantennen

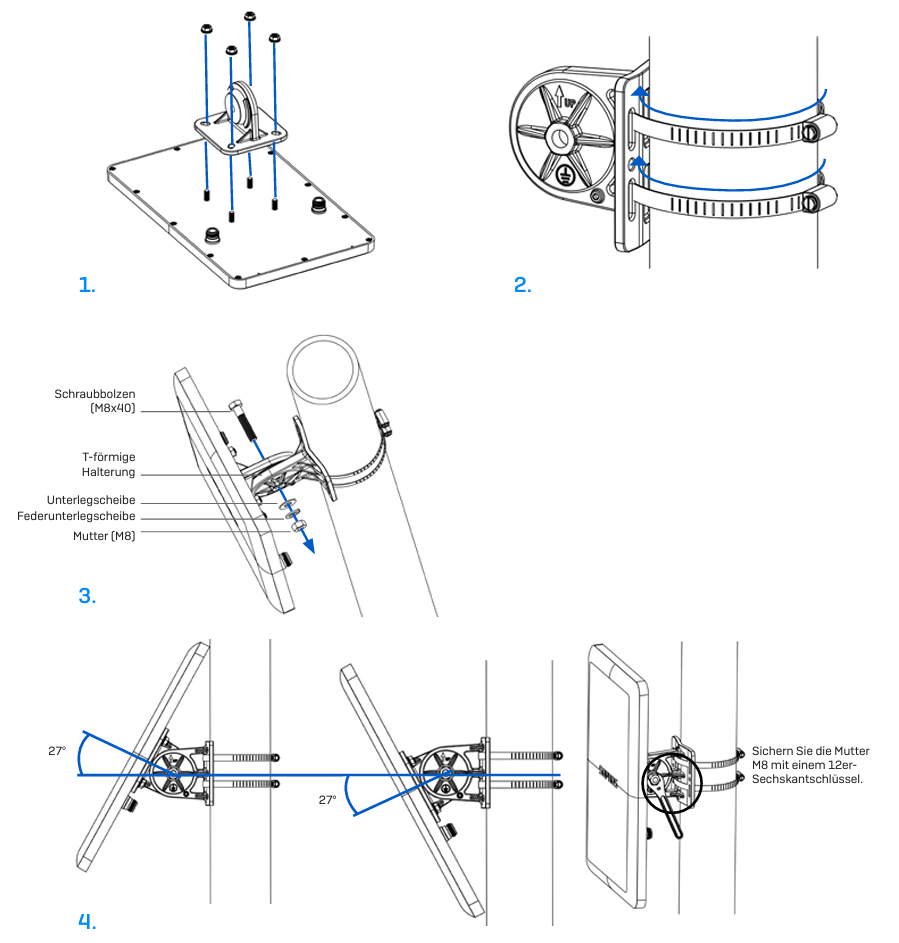

- Bringen Sie die Gelenkstange mithilfe der im Lieferumfang enthaltenen Muttern (M6) an der Rückseite der Sektor-/Richtantenne an.
- Befestigen Sie die T-förmige Halterung mithilfe der beiden mitgelieferten EdelstahlSchlauchschellen an der Stange.Bitte beachten Sie: Die Klemmen eignen sich für Stangen mit einem Durchmesser von 35–65 mm.
- Befestigen Sie die Gelenkstange mithilfe der im Lieferumfang enthaltenen Schrauben (M8x40), Mutter, Federunterlegscheibe sowie Unterlegscheibe an der T-förmigen Halterung.
- Richten Sie die Antenne nach oben oder unten (in einem Winkel von maximal 27°) aus und fixieren Sie sie.
Verbinden der Sektor-/Richtantenne mit dem Access Point

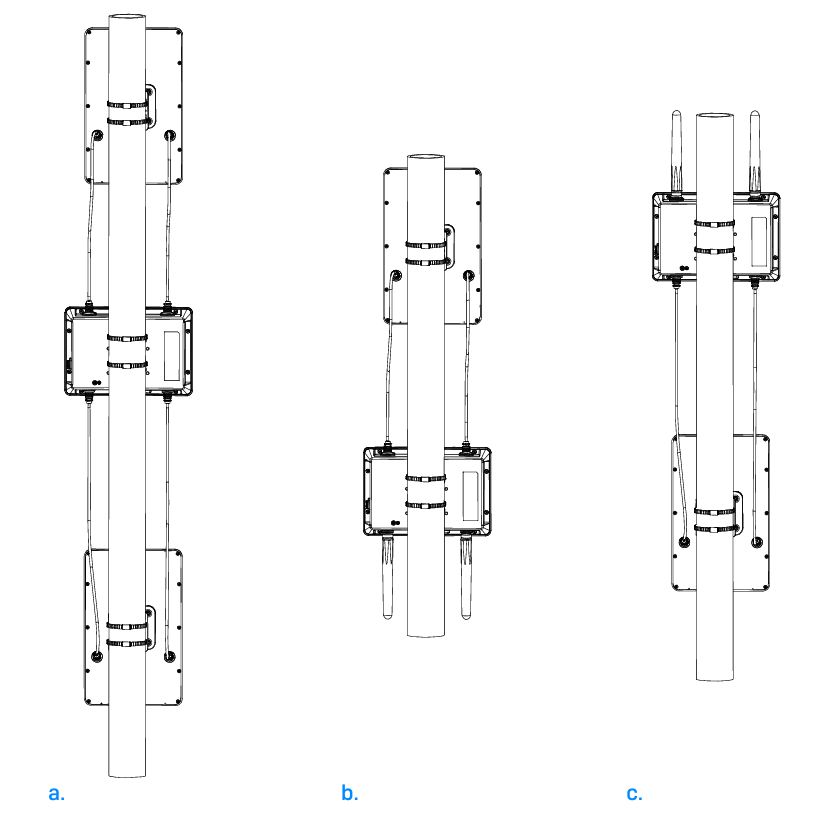

Verbinden Sie die Antenne über die im Lieferumfang enthaltenen Kabel mit Ihrem Access Point AP6 420X. Sie können die Sektor-/Richtantennen sowohl mit den standardmäßigen Rundstrahlantennen als auch mit einer weiteren Sektor-/Richtantenne kombinieren. Wählen Sie das Verbindungszenario aus, das Ihrem Anwendungsfall am ehesten entspricht (siehe Tabelle unten).
| Szenario | 2,4-GHz-Band (oben) | 5-GHz-Band (unten) |
|---|---|---|
| a | Sektor-/Richtantenne | Sektor-/Richtantenne |
| b | Sektor-/Richtantenne | Omni |
| c | Omni | Sektor-/Richtantenne |
Konfiguration der Software-Einstellungen für die Sektor-/ Richtantenne
Nehmen Sie nach dem Anschluss der externen Antenne in Ihrem Sophos Central Wireless Admin-Konto die entsprechenden Antennen-Einstellungen vor. Nach der Synchronisierung der vorgenommenen Konfiguration wird der AP neu gestartet und die korrekten Spannungswerte werden eingerichtet.
