Montageanleitung Sophos APX 320 / 530 / 740

Deckenmontage

1. Befestigen Sie die Halterung mit den vier mitgelieferten Schrauben an der Rückseite des Access Point.
2. Positionieren Sie den Access Point zur Installation unter der Deckenschiene und drehen Sie ihn in die richtige Position. Zur Demontage drücken Sie den Schnappverschluss nach unten und drehen den Access Point in die andere Richtung.

Wandmontage

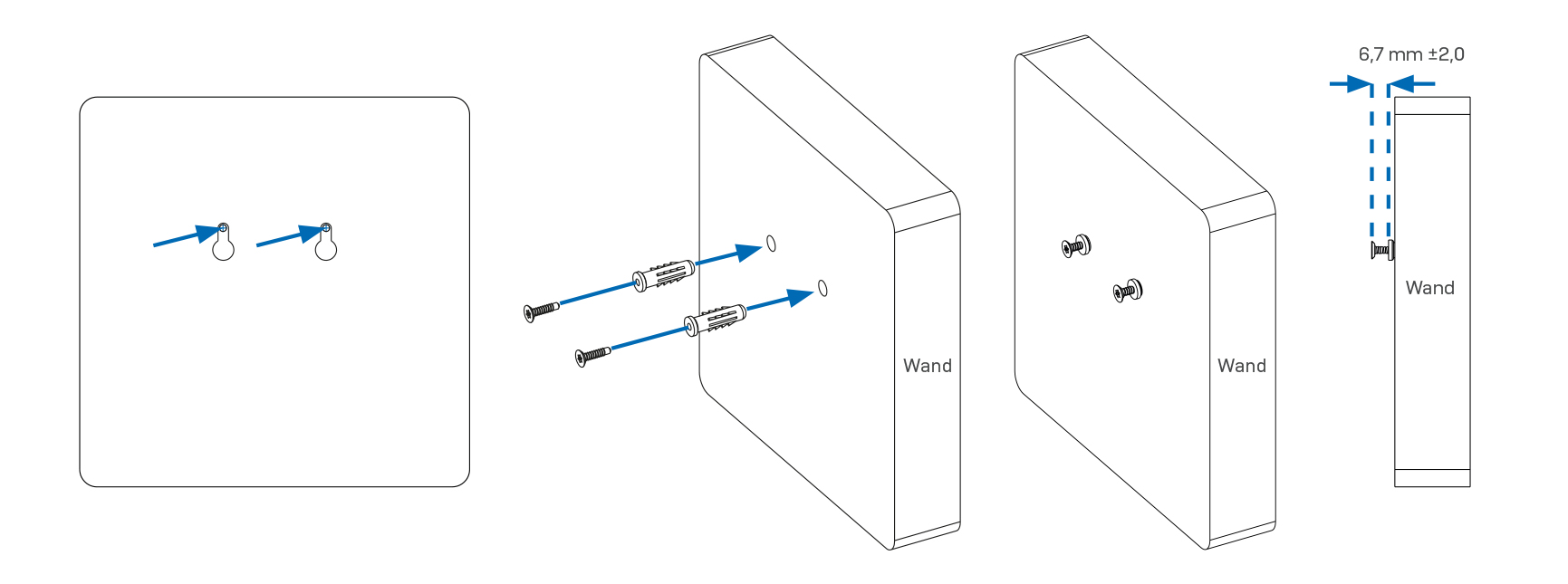

1. Zeichnen Sie die Schraubenpositionen mit Hilfe der Montagevorlage an der Wand an.
2. Bohren Sie die beiden mitgelieferten Wandanker an den markierten Stellen an der Wand an und bringen Sie die beiden mitgelieferten Schrauben an. Achten Sie darauf, dass Sie ca. 6,7 mm herausstehen.

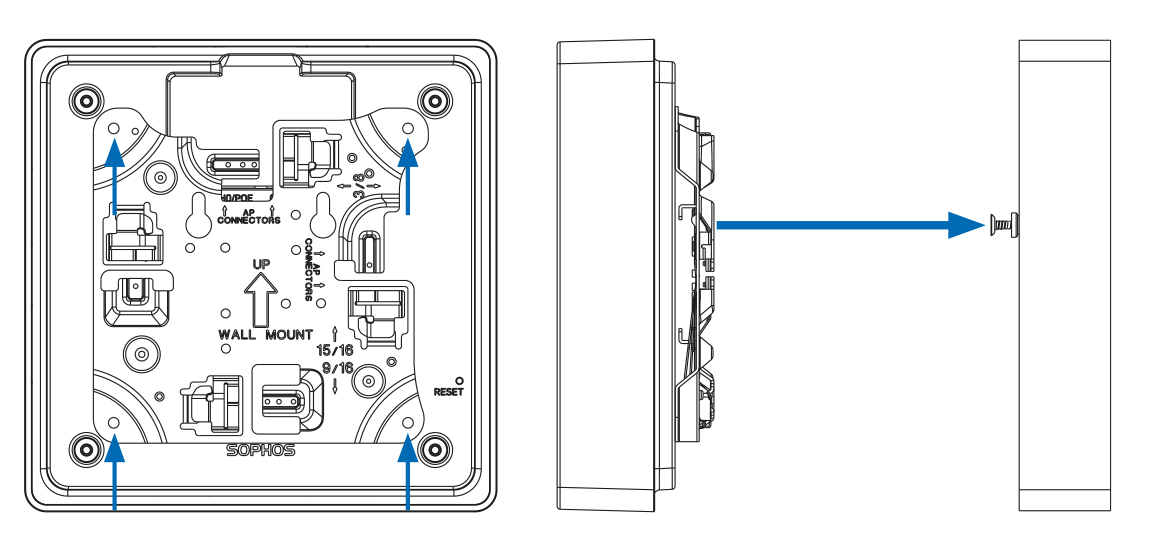

3. Befestigen Sie die Halterung mit den vier mitgelieferten Schrauben an der Rückseite des Access Point

4. Montieren Sie den Access Point (mit der Halterung) an der Wand, indem Sie die Schlüssellöcher an den befestigten Schrauben ausrichten.

Flache Deckenmontage

Zur flachen Deckenmontage Ihres Access Points nutzen Sie bitte unsere Montage-Kits zur flachen Deckenmontage und zur Plenum-Montage, die Sie optional bei Ihrem Sophos-Partner erhalten.

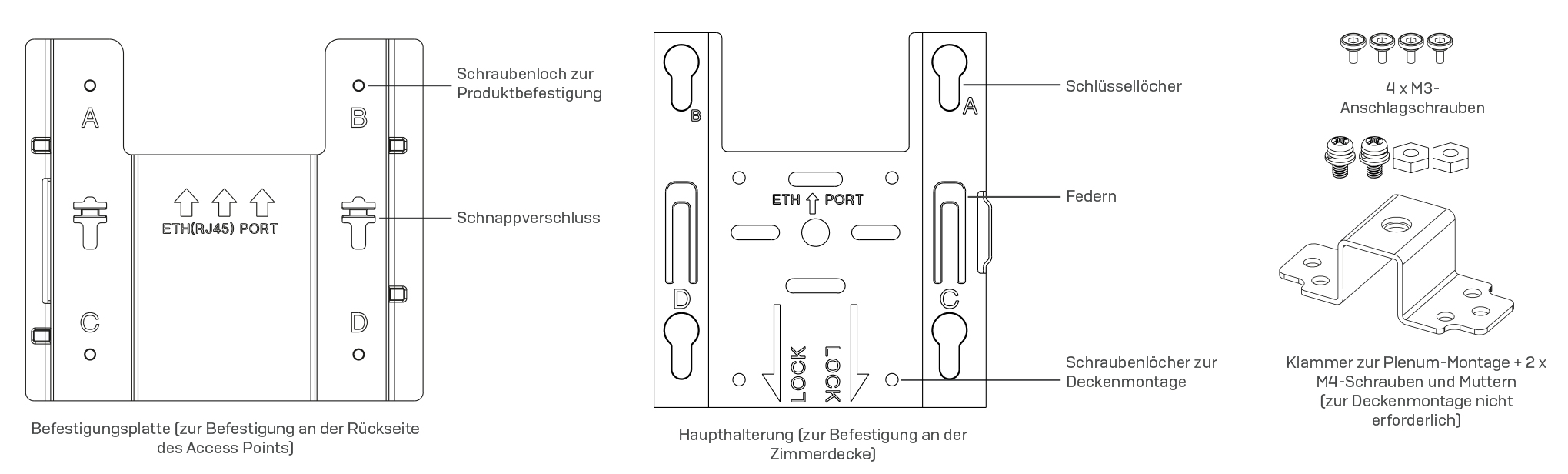

Das Kit enthält folgende Komponenten:

Montageanleitung

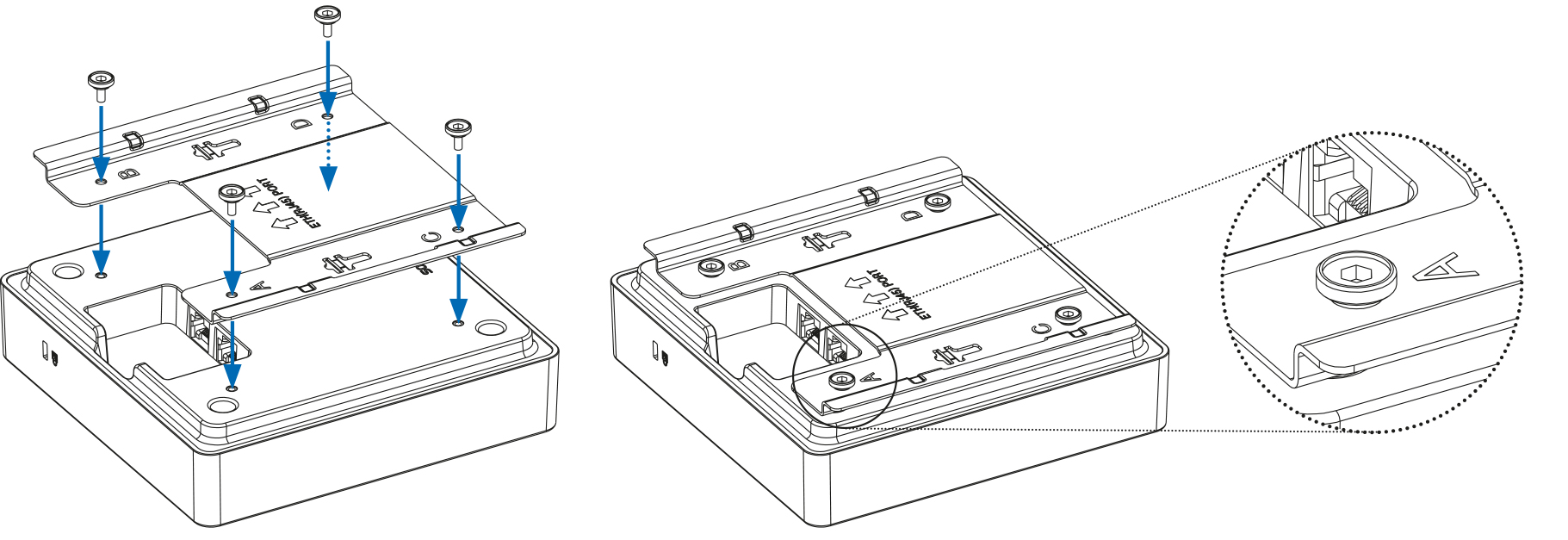

1. Positionieren Sie die Befestigungsplatte auf der Rückseite des Access Points. Sorgen Sie für eine korrekte Ausrichtung in der angegebenen Richtung.

2. Schrauben Sie die mitgelieferten Anschlagschrauben (M3) in die Öffnungen für die Montagehalterungen.

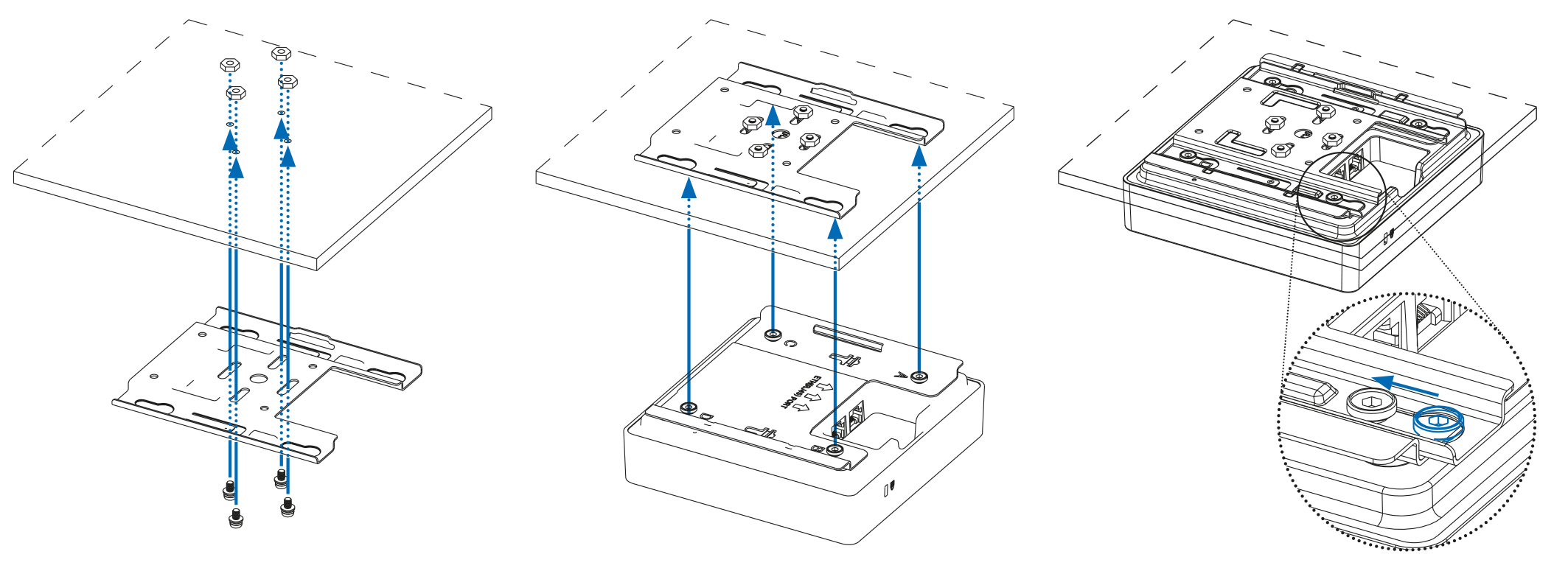

3. Befestigen Sie die Haupthalterung mit 4 Wandankern und Schrauben an einer Betondecke oder mit 4 Schrauben und Muttern (nicht im Lieferumfang enthalten) an einer Deckenplatte.
4. Richten Sie die Schlüssellöcher des Access Points (mit der Befestigungsplatte) an der Haupthalterung aus. Schieben Sie den Access Point bis zum Anschlag in den Steckplatz.

Plenum-Montage

Zur Plenum-Montage Ihres Access Points nutzen Sie bitte unsere Montage-Kits zur flachen Deckenmontage und zur Plenum-Montage, die Sie optional hier erhalten.
Das Kit enthält folgende Komponenten:

Montageanleitung

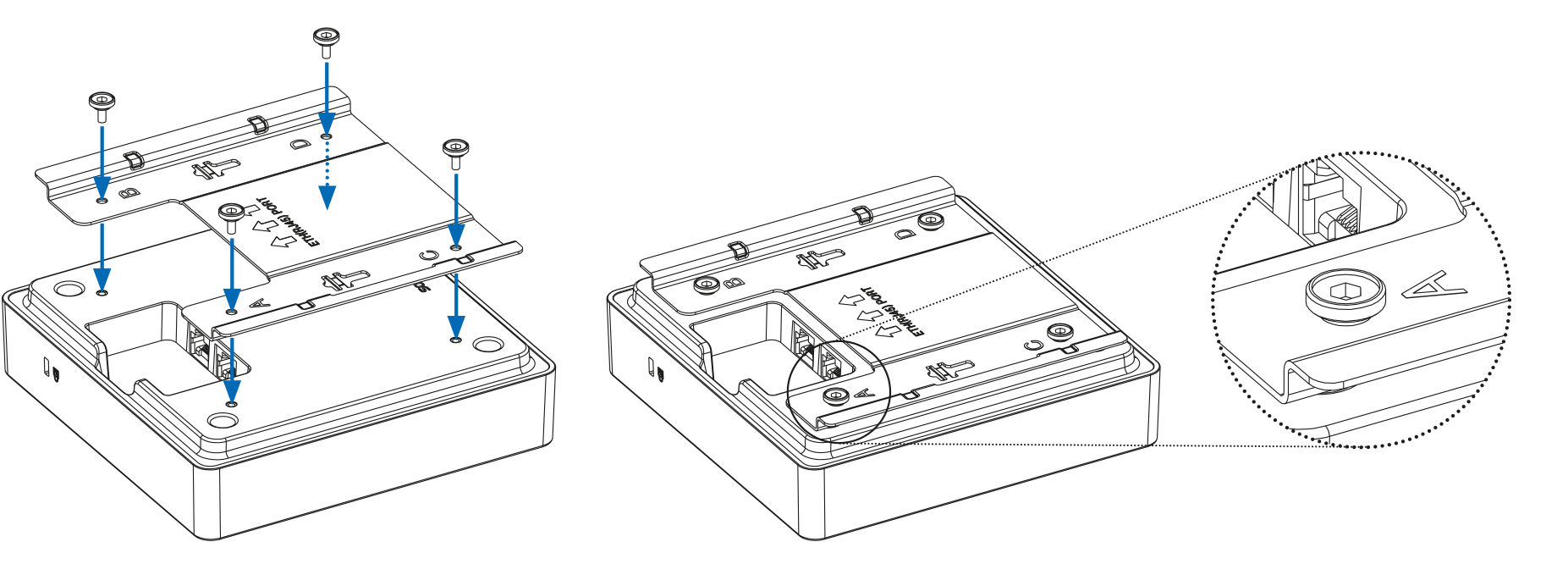

1. Positionieren Sie die Befestigungsplatte auf der Rückseite des Access Points. Sorgen Sie für eine korrekte Ausrichtung in der angegebenen Richtung.

2. Schrauben Sie die mitgelieferten Anschlagschrauben (M3) in die Öffnungen für die Montagehalterungen.

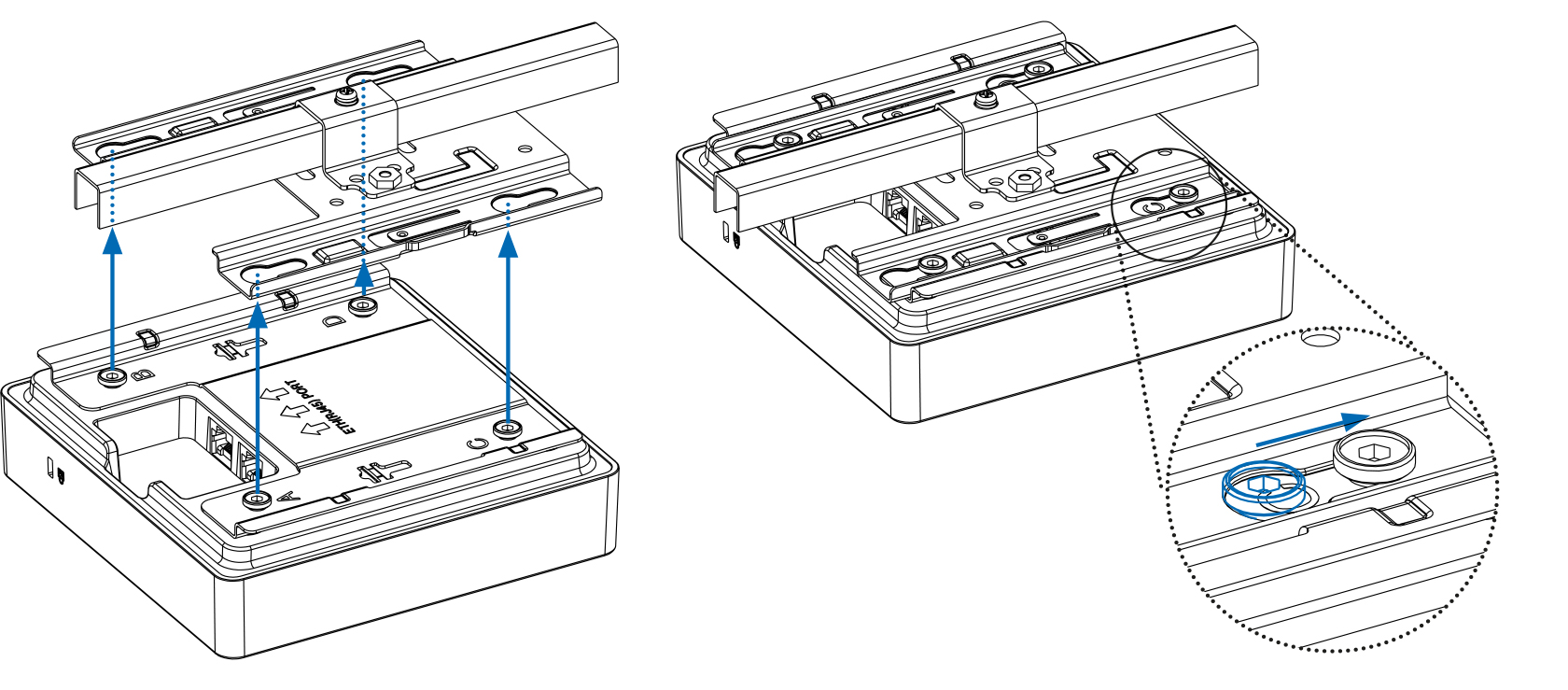

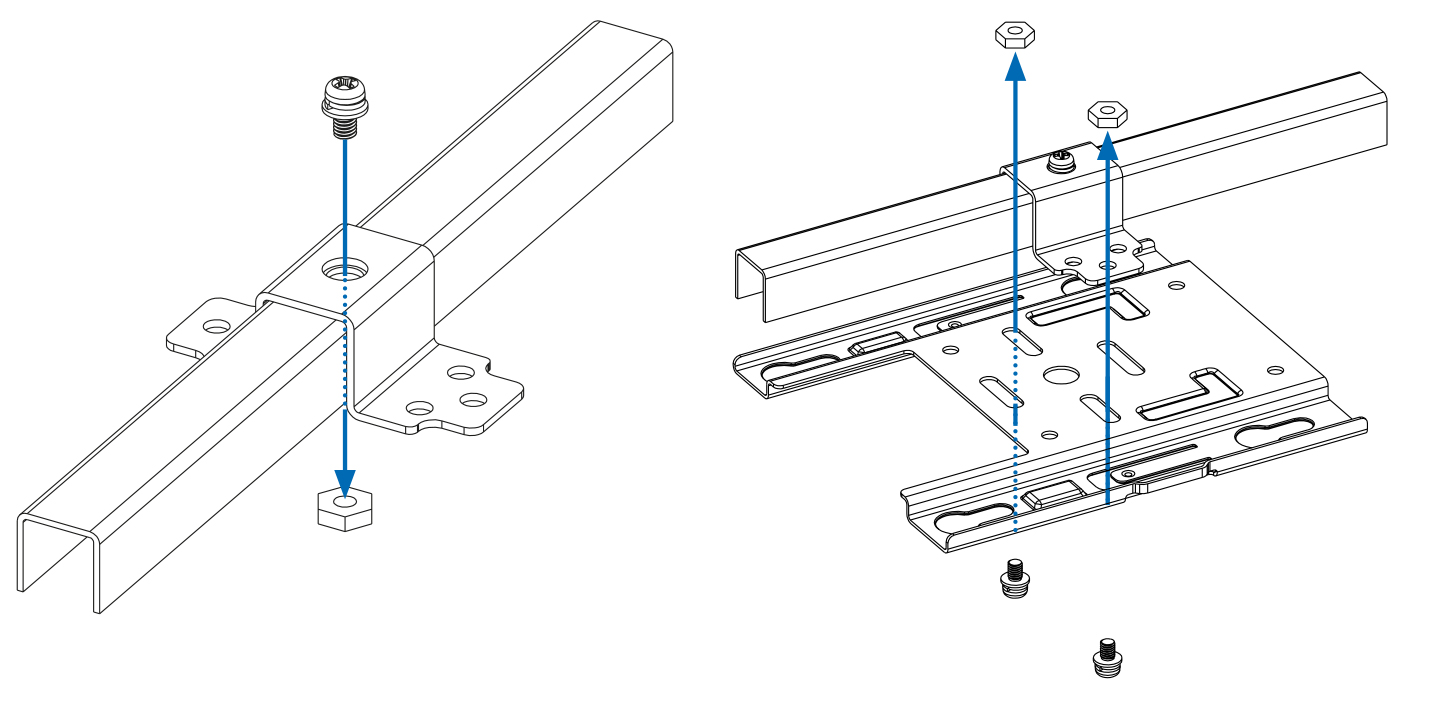

3. Montieren Sie die Plenum-Klammer an der Rahmenaufhängung. Befestigen Sie die Klammer mit einer M4- oder M5-Schraube (nicht im Lieferumfang enthalten).
4. Schrauben Sie die Haupthalterung mit 2 der mitgelieferten Schrauben fest.

5. Richten Sie die Schlüssellöcher des Access Points (mit der Befestigungsplatte) an der Haupthalterung aus. Schieben Sie den Access Point bis zum Anschlag in den Steckplatz.

Aufhängung

Zur Aufhängung Ihres Access Points nutzen Sie bitte unser Montage-Kit zur Aufhängung, das Sie hier erhalten.

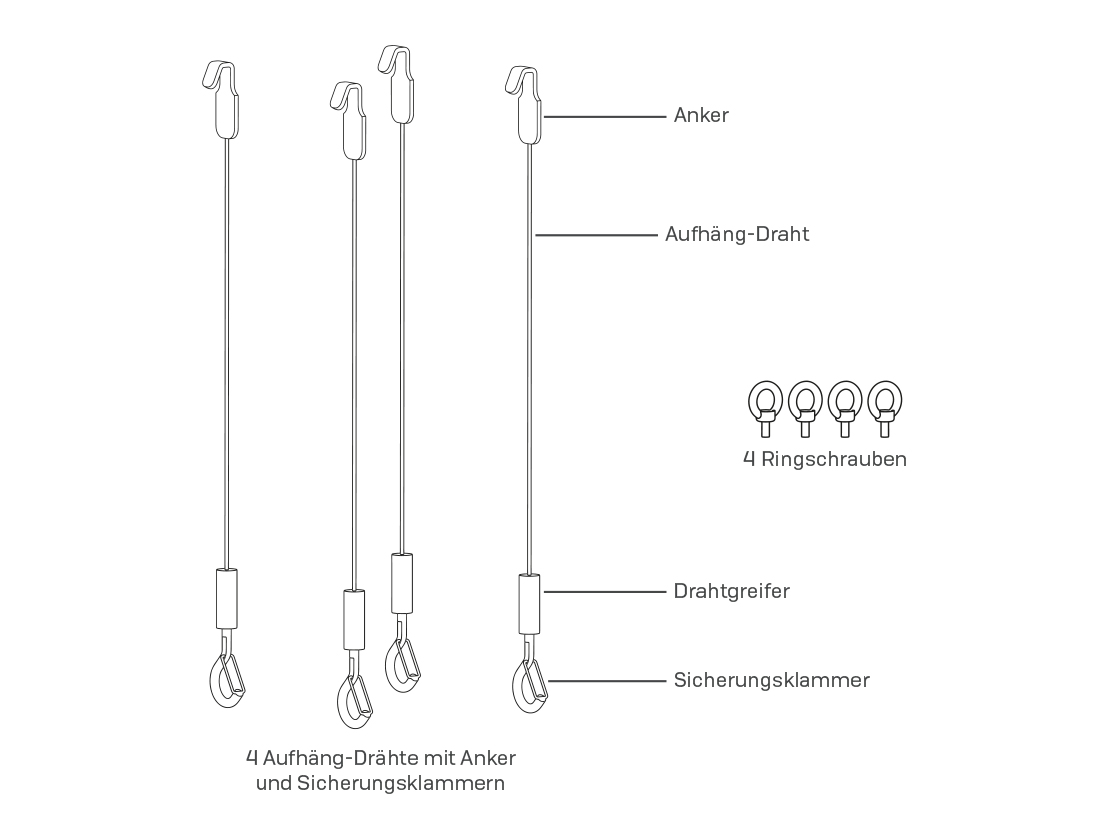

Das Kit enthält folgende Komponenten:

Montageanleitung

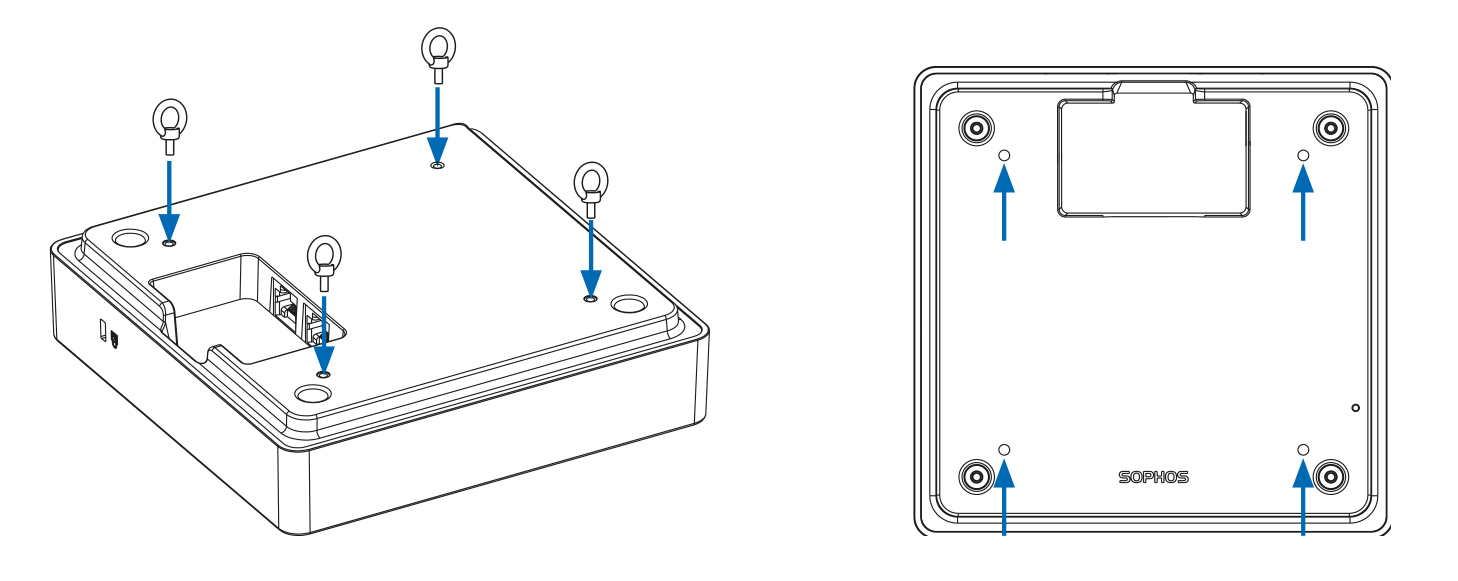

Schrauben Sie die 4 mitgelieferten Ringschrauben (M3) in die Öffnungen für die Montagehalterungen auf der Rückseite des Access Points.

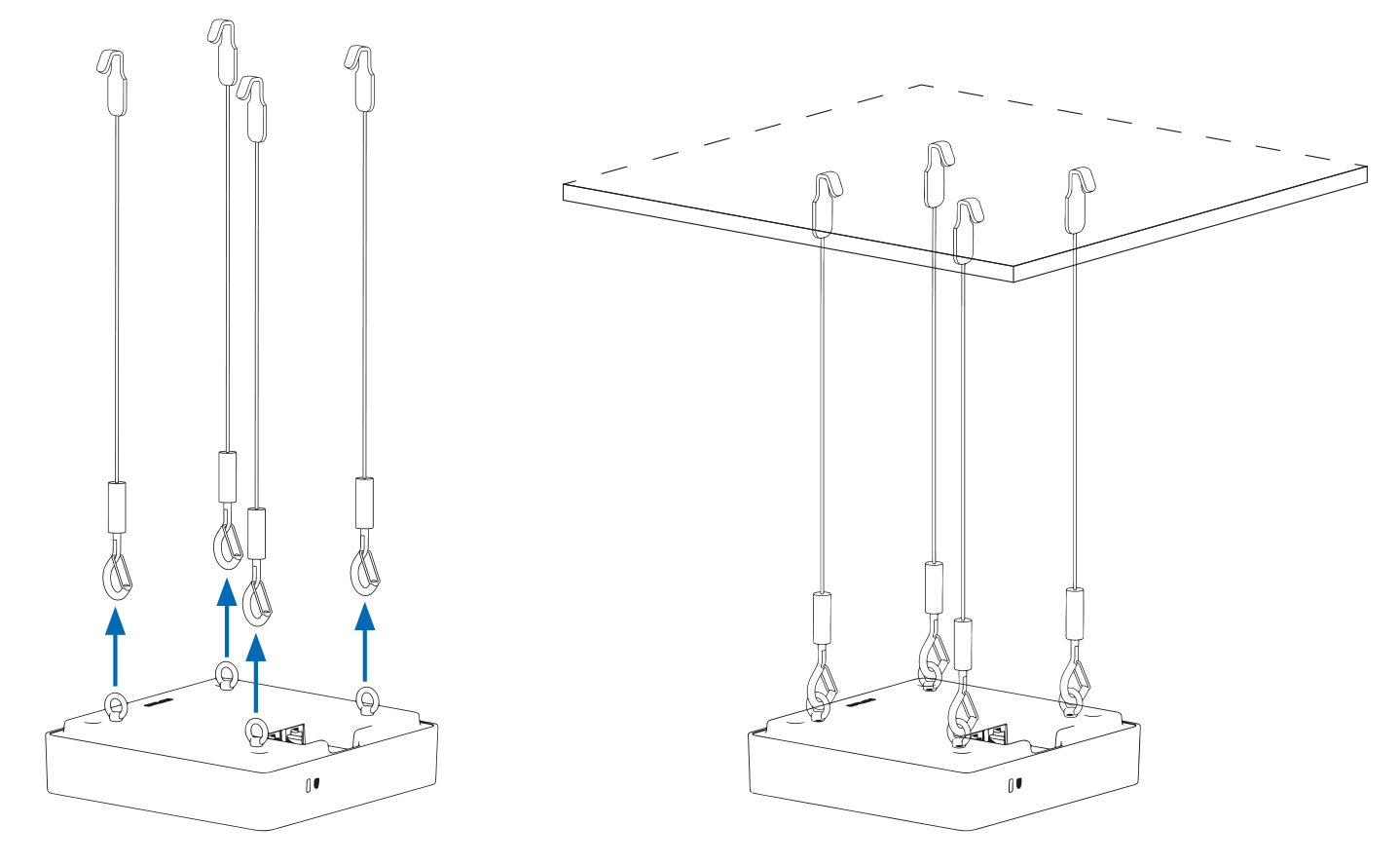

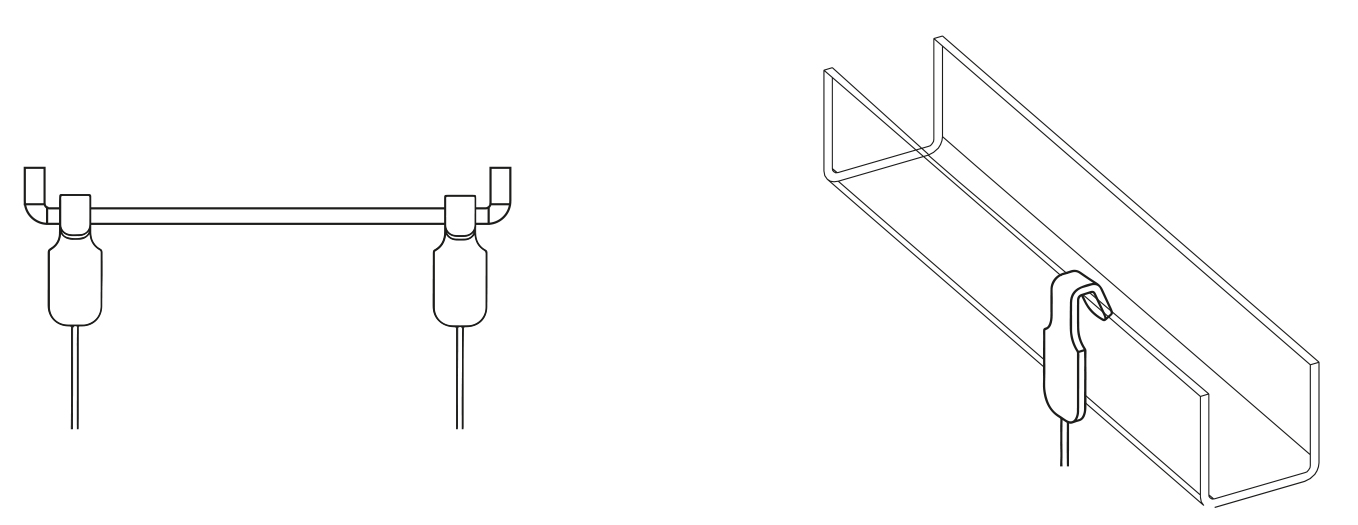

Befestigen Sie die 4 Aufhäng-Drähte mit Ankern an einer geeigneten Position an der Zimmerdecke.

Heben Sie den Access Point an und öffnen Sie die Sicherungsklammern. Hängen Sie die Haken in die Ringe ein und lassen Sie die Sicherungsklammern wieder los. Der Access Point rastet ein.

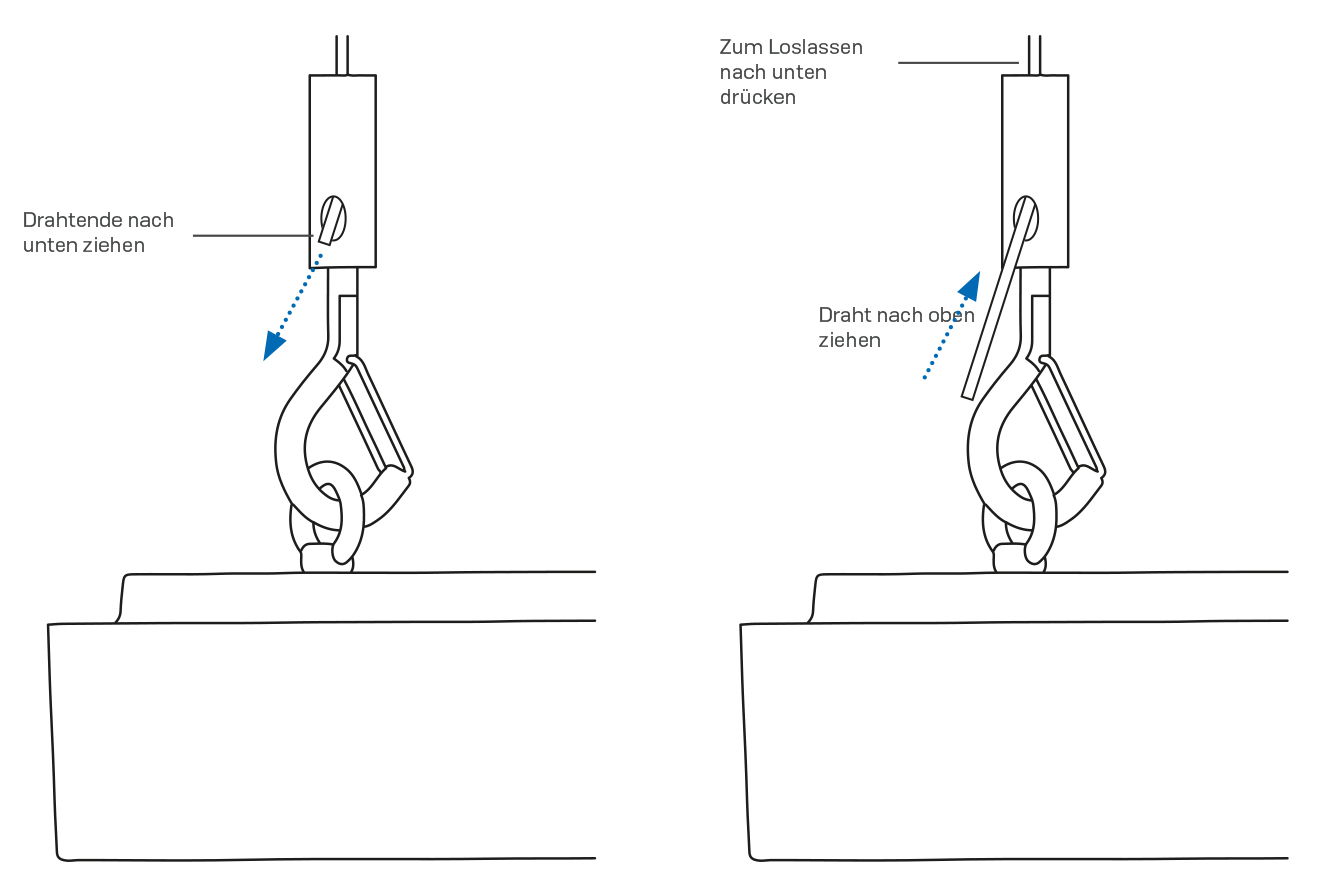

Ziehen Sie den Draht weiter aus dem Drahtgreifer heraus, um die Höhe des Access Point nach oben hin auszurichten. Drücken Sie oben auf den Drahtgreifer und lösen Sie zunächst den Draht, um die Höhe nach unten hin auszurichten.
