SG/XG 550/650 LAN Module Montageanleitung

Lieferumfang

Bitte beachten - Das LAN Modul kann nur mit SG/XG 550/650 rev.1 Appliances verwendet werden.

Stellen Sie bitte sicher, dass die Appliance ausgeschaltet ist und sämtliche Stromkabel entfernt sind bevor Sie mit der Installation bzw. Entfernung von LAN-Modulen beginnen.

1x LAN Modul
1x Griff
1x Schraube

Befestigung

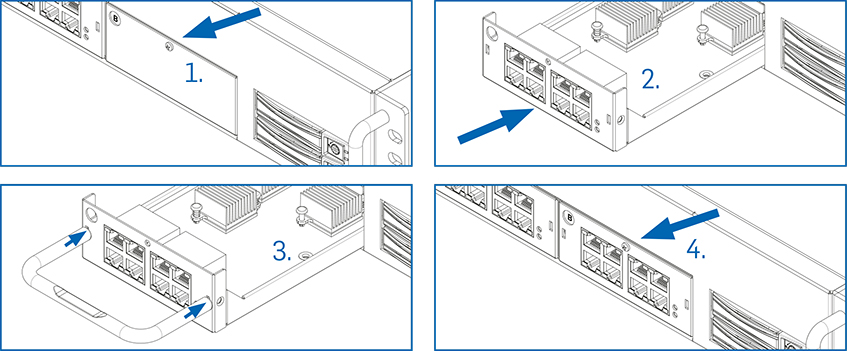

1. Lösen Sie die Schraube des nächsten freien Einschubes und entfernen Sie die Metallplatte.
2. Schieben Sie das LAN Modul zur Hälfte in die Öffnung.
3. Haken Sie den Griff in die Aussparungen und schieben Sie das Modul ein, bis es einrastet.
4. Entfernen Sie den Griff und ziehen Sie die Schraube fest.
