Sophos SD-RED20 Quick Start Guide Kurzanleitung

Vorbereitung

Die Sophos SD-RED20 unterstützt Sie beim Schutz Ihrer Daten und Computer in Zweigstellen und an anderen entfernten Standorten. In dieser Kurzanleitung ist beschrieben, wie Sie die Appliance einrichten, in Betrieb nehmen und mit Ihrer Hauptgeschäftsstelle verbinden.

Lieferumfang

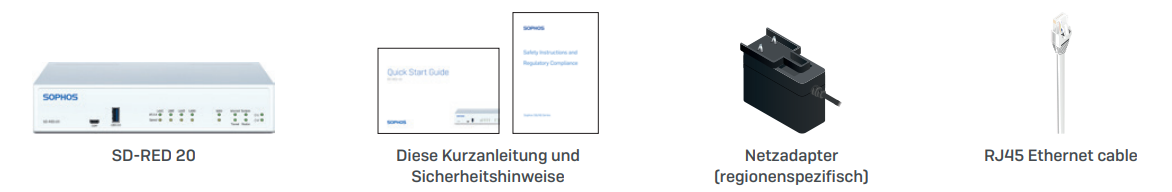

Lieferumfang-RED20

Nachdem Sie überprüft haben, dass Sie alle oben genannten Teile erhalten haben, notieren Sie hier die eindeutige SD-RED ID, die Sie auf der Unterseite der Appliance finden: SD-RED ID___________________________________________________

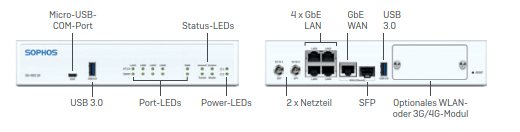

Abbildungen der Appliance: Vorder- und Rückseite

Lieferumfang-RED20-Back

Schnittstellen

LAN-PortsTypGeschwindigkeitAnmerkung
LAN1–LAN4 RJ45 10/100/1000 MBit/s
WAN RJ45 10/100/1000 MBit/s WAN1/SFP sind geteilte Ports, d. h. Sie können immer nur WAN1 ODER SFP verwenden. Wenn beide Ports mit Kabel verbunden sind, hat SFP Vorrang.
SFP SFP 1 GBit/s
Andere PortsTypAnmerkung
COM Micro-USB

Sie können eine serielle Konsole an den Micro-USB-COM-Port anschließen, um auf die Befehlszeile (CLI) zuzugreifen. Die erforderlichen Verbindungseinstellungen lauten wie folgt:

  • Bits je Sekunde: 115.200
  • Datenbits: 8
  • Parität: N (keine)
  • Stoppbits: 1
USB USB-A Sie können ein USB 2.0- oder 3.0-kompatibles Gerät an diesen Port anschließen (z. B. USB-Stick, 3G/4G-Dongle).
Modul-SlotsAnmerkung
Erweiterungs-Slot Kann für Sophos 3G/4G- oder WLAN-Module verwendet werden

RED20-Anschluss

2. Appliance montieren und verbinden

Wenn Sie die Appliance in einem Rack oder auf einer Schiene montieren möchten, verwenden Sie das für dieses Gerät optional erhältliche Montage-Kit.

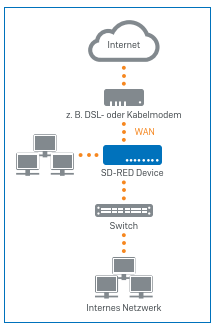

Ports mit den internen und externen Netzwerken verbinden

  1. Verbinden Sie Ihre PCs direkt oder über einen Switch mit einem der LAN-Ports (1-4).
  2. Verwenden Sie das beiliegende Ethernet-Kabel, um den WAN-Port mit Ihrem Router oder dem Kabelmodem für den Internetanschluss zu verbinden.

3. Appliance einschalten

Appliance an die Netzsteckdose anschließen

Stecken Sie den Netzstecker in die Steckdose. Die Power-LED leuchtet auf. Nach dem Hochfahren verbindet sich das System mit dem Internet und baut einen Tunnel zu Ihrer zentralen Firewall auf.

RED20-1 Die Status-LEDs für „System“, „Router“, „Internet“ und „Tunnel“ sollten nacheinander aufleuchten.
RED20-2 Wenn nicht alle vier Status-LEDs leuchten oder die „System“-LED rot blinkt, schauen Sie in der nachfolgenden LED-Tabelle oder in der Bedienungsanleitung nach, um mögliche Fehlerursachen zu finden, und wenden Sie sich an Ihren Administrator.
RED20-3
Wichtiger Hinweis: Wenn alle vier Status-LEDs rotierend blinken, installiert die Appliance eine neue Firmware-Version.
SCHALTEN SIE DIE APPLIANCE NICHT AUS. Die Appliance startet automatisch neu. Andernfalls ist die Appliance nicht mehr betriebsfähig.

4. LED-Anzeigen der Appliance

Power- und Port-LEDs

Power-LEDs
Power 1 Grün Versorgung 1 aktiv
Rot Versorgung 1 ausgefallen
Power 2 Grün Versorgung 2 aktiv
Rot Versorgung 2 ausgefallen
LEDs am jeweiligen RJ45 Ethernet-Anschluss
ACT/LNK Grün Leuchtet
  1. Der Ethernet-Port wird mit Strom versorgt.
  2. Verbindung zwischen Ethernet-Port und Hub funktioniert.
Blinkt Der Adapter sendet oder empfängt Netzwerkdaten. Die Blinkfrequenz hängt von der Menge des Datenverkehrs ab.
Aus
  1. Adapter und Switch werden nicht mit Strom versorgt.
  2. Keine Verbindung zwischen beiden Netzwerkenden.
  3. Netzwerktreiber wurden nicht geladen oder funktionieren nicht richtig.
Geschwindigkeit Gelb An Wenn der Ethernet-Port mit 1000 Mbps arbeitet.
Grün An Wenn der Ethernet-Port mit 100 Mbps arbeitet.
Aus Wenn der Ethernet-Port mit 10 Mbps arbeitet.

Status-LEDs

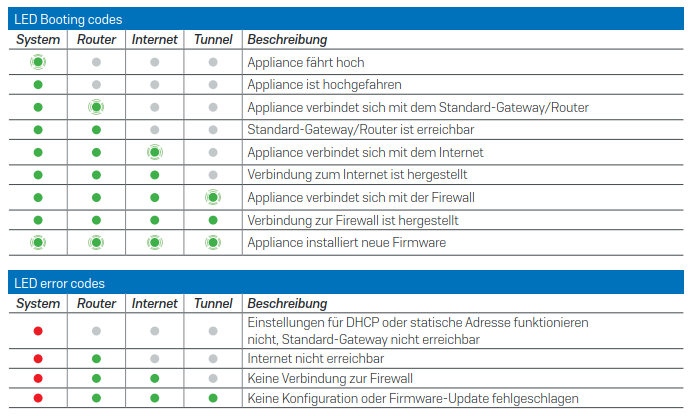

RED20-Status
