DIN-Schienen-Kit Montageanleitung SD-RED 20, SD-RED 60

Dieses DIN-Schienen-Montagekit kann nur für die Modelle SD-RED 20 und SD-RED 60 verwendet werden.

Lieferumfang

railmounting-lieferumfang

Für die Montage des DIN-Schienen-Kits benötigen Sie einen Kreuschlitzschraubendreher

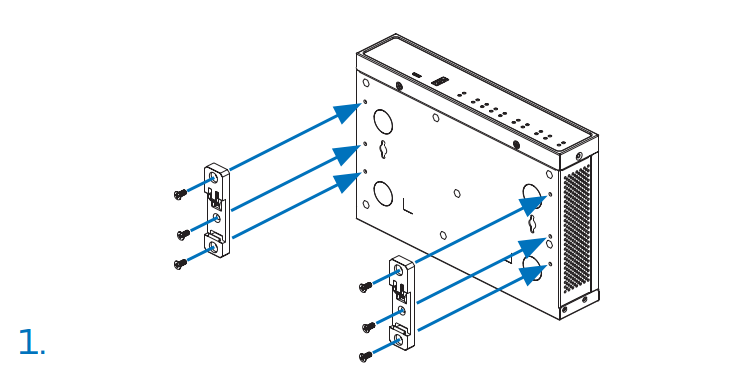

1. Montage der Adapter am Gehäuse

Befestigen Sie je einen Adapter links und rechts an der Gehäuseunterseite mit 3 der mitgelieferten Schrauben.

railmounting-1

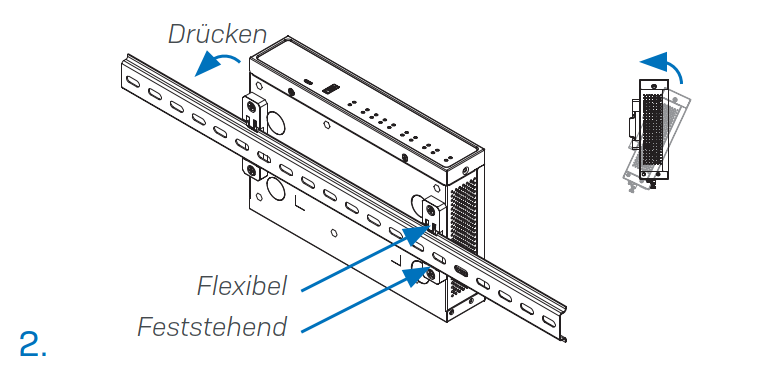

2. Befestigung des Gehäuses an der DIN-Schiene

Haken Sie die feststehende Seite der Adapter unter eine Seite der DIN-Schiene und drücken Sie die andere Seite gegen die DIN-Schiene bis die Adapter einrasten. Stellen Sie sicher, dass das Gehäuse sicher befestigt ist.

railmounting-2

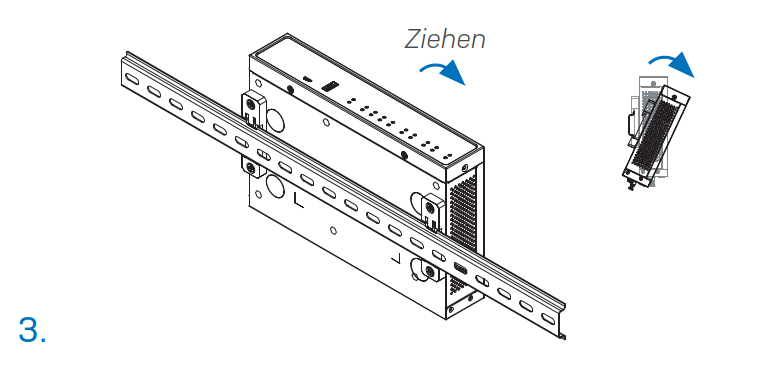

3. Gehäuse von der DIN-Schiene entfernen

Um das Gehäuse wieder von der DIN-Schiene zu lösen, ziehen Sie die Gehäuseseite, an der sich die flexiblen Teile der Adapter befinden, nach hinten.

railmounting-3
