Rackmount Kit Montageanleitung SD-RED 60

Dieses Rackmounting Kit kann nur für die SD-RED 60 verwendet werden.

Lieferumfang

Lieferumfang-RED60-RK

Für die Montage des Rackmounting Kit benötigen Sie einen langen Kreuschlitzschraubendreher.

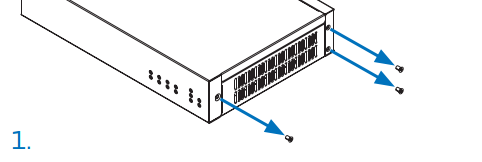

1. Bestehende Schrauben entfernen

Lösen Sie die drei Schrauben auf jeder Seite des Gehäuses.

rk-60-1

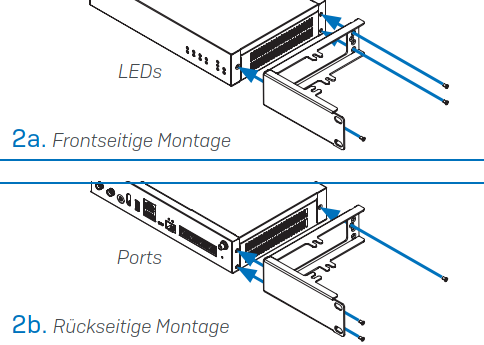

2. Montage der Gerätewinkel

Hinweis: Sie können die Appliance so montieren, dass entweder die Vorder- oder die Rückseite zu Ihnen gerichtet ist (siehe Bilder unten).

Befestigen Sie die Gerätewinkel an beiden Seiten der Appliance mit jeweils drei der mitgelieferten M3 Flachkopfschrauben.

rk-60-2

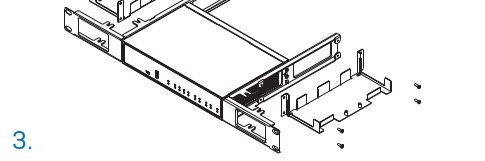

3. Montage des Netzteilhalters

Montieren Sie den Netzteilhalter an der linken oder an der rechten Seite des Rackmounting Kits durch vier der mitgelieferten Schrauben. Falls Sie ein redundantes Netzteil verwenden montieren Sie es auf der anderen Seite des Rackmountkits.

rk-60-3

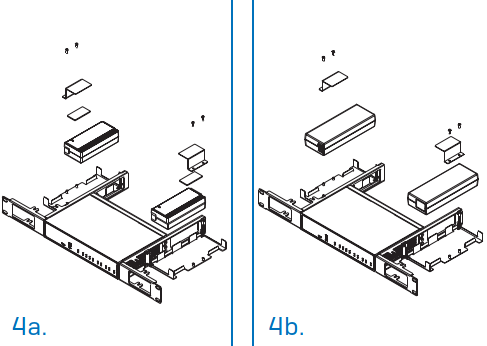

4. Montage des Netzteils

Platzieren Sie ein Netzteil auf dem jeweiligen Netzteilhalter. Platzieren Sie bei SG 105/115 Modellen jeweils eine der mitgelieferten Unterlagen auf der Oberseite des Netzteils (4a.). Für SD-RED 60 Modelle ist keine Unterlage erforderlich (4b.) Fixieren Sie das Netzteil auf dem Halter mit einem der mitgelieferten Sicherungswinkel durch zwei Schrauben.

rk-60-4

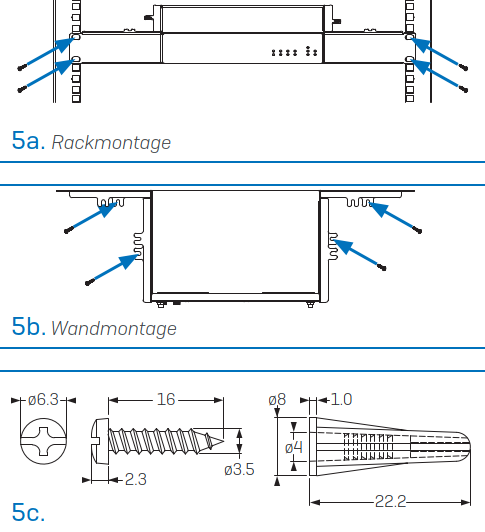

5. Montage der Appliance

Sie können die Appliance entweder in einem Rack (5a) oder hängend an einer Wand montieren (5b) Bitte benutzen Sie hierfür passende Schrauben (nicht im Lieferumfang) Für Wandmontage empfehlen wir Dübel und Schrauben mit folgenden Abmessungen (5c).

rk-60-5
