Rackmount Kit Montageanleitung SG 105(w)/115(w) Rev. 3, SD-RED 20
Dieses Rackmounting Kit kann nur für die Appliance-Modelle SG 105(w)/115(w) rev.3 und SD-RED 20 verwendet werden.
Lieferumfang
Für die Montage des Rackmounting Kit benötigen Sie einen langen Kreuschlitzschraubendreher.

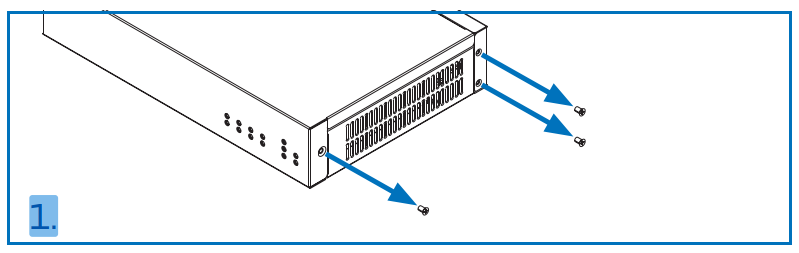

1. Bestehende Schrauben entfernen
Lösen Sie die drei Schrauben auf jeder Seite des Gehäuses. (wenn verfügbar)

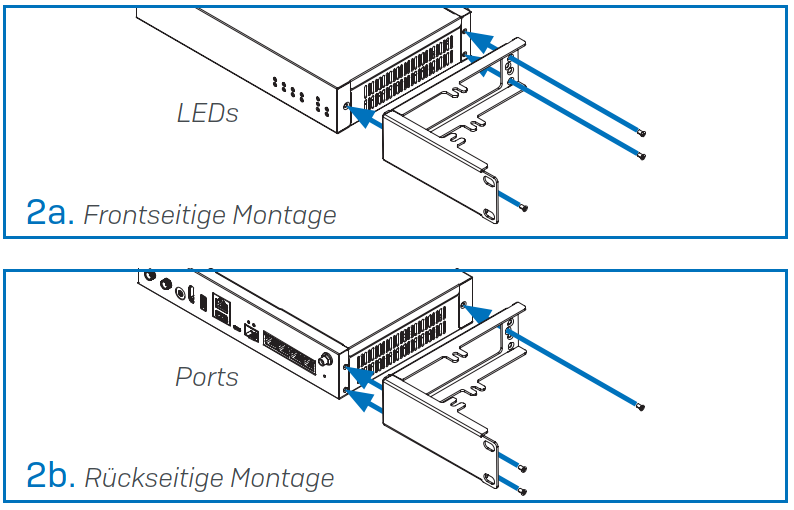

2. Montage der Gerätewinkel
Befestigen Sie die Gerätewinkel an beiden Seiten der Appliance mit jeweils drei der mitgelieferten M3 Flachkopfschrauben.
Die Gerätewinkel dürfen an der Appliance nur mit den mitgelieferten Schrauben befestigt werden. Schrauben mit abweichenden Maßen können das Gerät beschädigen.

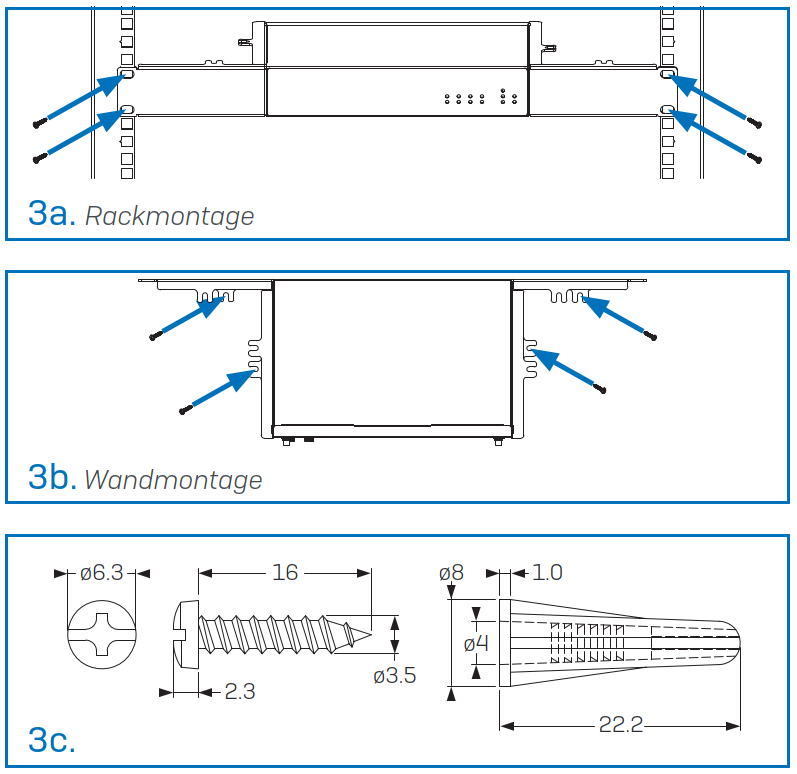

3. Montage der Appliance
Sie können die Appliance entweder in einem Rack (3a) oder hängend an einer Wand montieren (3b) Bitte benutzen Sie hierfür passende Schrauben (nicht im Lieferumfang) Für Wandmontage empfehlen wir Dübel und Schrauben mit folgenden Abmessungen (3c).
