SG/XG 125/135 Rackmounting Kit Montageanleitung

Dieses Rackmounting Kit kann nur für die Appliance-Modelle SG/XG 125/135 sowie SG/XG 125w/135w verwendet werden.

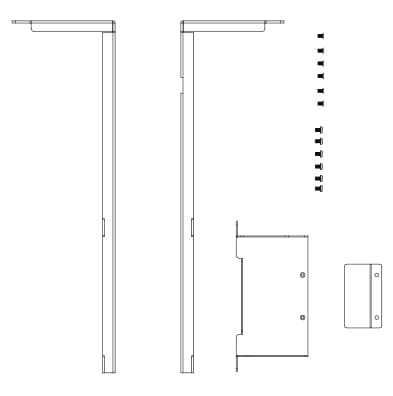

Lieferumfang

• 2 Gerätewinkel (links, rechts) • 1 Sicherungswinkel • 1 Netzteilhalter • 6 M3 Flachkopfschrauben • 6 M3 Roundkopfschrauben

Für die Montage des Rackmounting Kit benötigen Sie einen langen Kreuschlitzschraubendreher.

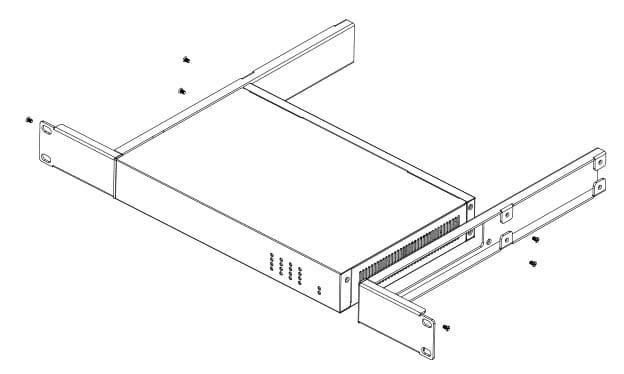

Schritt 1: Montieren Sie die Gerätewinkel an das Gehäuse

Befestigen Sie die Gerätewinkel an beiden Seiten der Appliance mit jeweils drei der mitgelieferten M3 Flachkopfschrauben.
Die Gerätewinkel dürfen an der Appliance nur mit den mitgelieferten Schrauben befestigt werden. Schrauben mit abweichenden Maßen können das Gerät beschädigen!

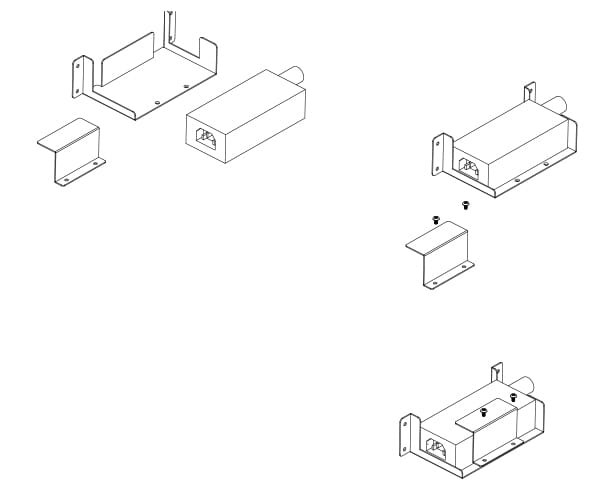

Schritt 2: Montieren Sie das Netzteil im Halter

Platzieren Sie das Netzteil auf dem Netzteilhalter. Beachten Sie dabei am Netzteil die Richtung des Steckdosenanschlusses. Fixieren Sie das Netzteil auf dem Halter mit dem im Lieferumfang enthaltenen Sicherungswinkel durch zwei M3 Rundkopfschrauben.

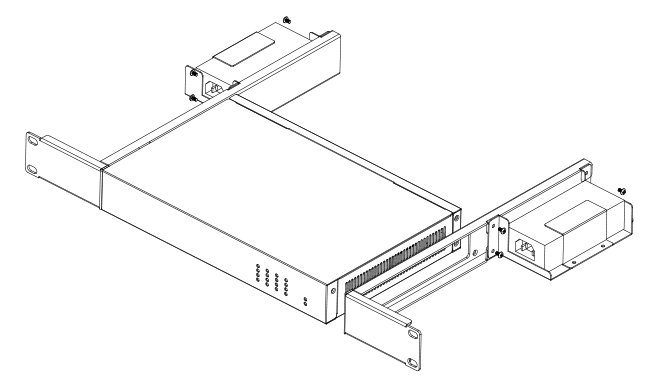

Schritt 3: Befestigen Sie das Netzteil am Gehäuse

Montieren Sie den Netzteilhalter an der linken oder an der rechten Seite des Rackmounting Kits durch vier M3 Rundkopfschrauben.
