Datenübertragungsgeschwindigkeit durch WAN-Zonendiagramme
Es gibt drei WAN-Zonendiagramme, die Informationen zur Datenübertragungsgeschwindigkeit durch die WAN-Zone liefern.
Gesamtgeschwindigkeit der Upload- und Download-Datenübertragung
Dieses Diagramm zeigt die gesamte Upload- und Download-Datenübertragungsgeschwindigkeit für den ausgewählten Zeitraum. Außerdem werden die minimale, maximale, durchschnittliche und aktuelle Upload- und Download-Datenübertragungsgeschwindigkeit einzeln angezeigt.
Auf der X-Achse werden je nach gewähltem Zeitraum Minuten, Stunden, Tage oder Monate angezeigt.
Die Y-Achse zeigt die Upload- und Download-Datenübertragungsgeschwindigkeit (KBps).
Legende:
- Orange: Upload-Datenübertragungsgeschwindigkeit
- Lila: Download-Datenübertragungsgeschwindigkeit
Gesamte Datenübertragungsgeschwindigkeit
Dieses Diagramm zeigt die kombinierte Upload- und Download-Datenübertragungsgeschwindigkeit der WAN-Zone für den ausgewählten Zeitraum. Es zeigt außerdem die minimale, maximale, durchschnittliche und aktuelle Datenübertragungsgeschwindigkeit.
Auf der X-Achse werden je nach gewähltem Zeitraum Minuten, Stunden, Tage oder Monate angezeigt.
Die Y-Achse zeigt die kombinierte Gesamtgeschwindigkeit der Upload- und Download-Datenübertragung (KBps).
Legende:
- Orange Farbe: Kombinierte Upload- und Download-Datenübertragungsgeschwindigkeit

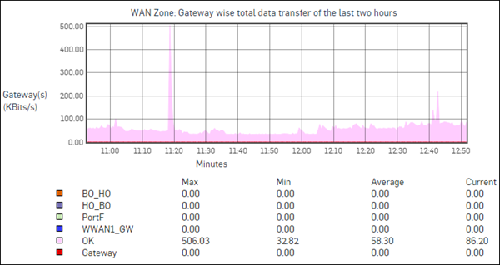

Gesamtdatenübertragungsgeschwindigkeit nach Gateway
Dieses Diagramm zeigt die Datenübertragungsgeschwindigkeit für jedes Gateway aus der WAN-Zone für den ausgewählten Zeitraum. Außerdem werden die minimale, maximale, durchschnittliche und aktuelle Datenübertragungsgeschwindigkeit für jedes Gateway angezeigt.
Auf der X-Achse werden je nach gewähltem Zeitraum Minuten, Stunden, Tage oder Monate angezeigt.
Die Y-Achse zeigt die Upload- und Download-Datenübertragungsgeschwindigkeit (KBps).
Legende:
- Unterschiedliche Farbe für jedes Gateway
