Schnittstellendiagramme
Die Schnittstellendiagramme zeigen Verkehrsstatistiken für Schnittstellen, einschließlich physischer Schnittstellen, WLAN-, WAN-Schnittstellen und VLAN-Schnittstellen in der WAN-Zone.
Notiz
Die Sophos Firewall zeigt nur separate Diagramme für VLAN-Schnittstellen in der WAN-Zone an. Die Firewall kombiniert Daten für VLANs in anderen Zonen mit den Daten für die physische Schnittstelle, auf der sie konfiguriert sind.
Die angezeigten Statistiken lauten wie folgt:
- Über die Schnittstelle empfangene und gesendete Bits
- Beim Senden und Empfangen von Paketen über die Schnittstelle sind Fehler aufgetreten
- Beim Senden und Empfangen von Paketen über die Schnittstelle werden Pakete verloren
- Beim Senden und Empfangen von Paketen über die Schnittstelle kam es zu Kollisionen
Auf der X-Achse werden Minuten, Stunden, Tage oder Monate angezeigt (je nach ausgewähltem Zeitraum).
Die Y-Achse zeigt die Kilobit pro Sekunde (Kbps).

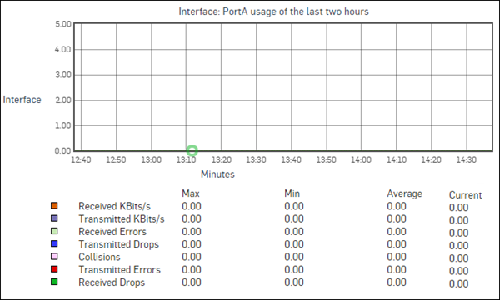

Legende:
- Orange: Empfangene Bits (Kbps)
- Lila: Übertragene Bits (Kbps)
- Hellgrün: Empfangene Fehler (Kbps)
- Blau: Bits übertragen, aber gelöscht
- Pink: Kollisionen
- Rot: Übertragene Fehler
- Dunkelgrün: Bits empfangen, aber gelöscht
Die Diagramme für heute und gestern werden im Durchschnitt im Abstand von fünf Minuten dargestellt.
Das Wochendiagramm wird im Durchschnitt alle fünfzehn Minuten dargestellt.
Das Monatsdiagramm wird im Durchschnitt über sechs Stunden dargestellt.
Das Jahresdiagramm ist im Durchschnitt eines Tages dargestellt.
