Erstellen einer Firewallregel mit einer verknüpften NAT-Regel

Dieses Beispiel zeigt, wie Sie eine Firewall-Regel mit einer verknüpften NAT-Regel für ausgehenden Datenverkehr aus dem LAN erstellen.

Ziele

Wenn Sie diese Einheit abgeschlossen haben, können Sie Folgendes tun:

• Erstellen Sie eine Firewall-Regel, um Datenverkehr vom LAN zur WAN-Zone zuzulassen.
• Geben Sie eine verknüpfte NAT-Regel an, um ausgehenden Datenverkehr vom LAN zu übersetzen.

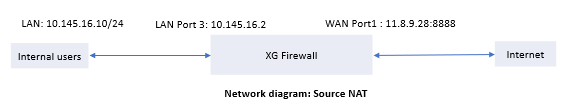

Diagramm des verknüpften NAT-Netzwerks

Sie können beim Erstellen einer Firewall-Regel eine verknüpfte NAT-Regel erstellen. Verwenden Sie diese Option, wenn Sie weder eine NAT-Regeltabelle noch eine Firewall-Regeltabelle verwalten möchten. Sie können verknüpfte NAT-Regeln für ausgehenden Datenverkehr erstellen, da es sich dabei um Quell-NAT-Regeln handelt. Weitere Informationen finden Sie in der Online-Hilfe.

Eine verknüpfte NAT-Regel übersetzt nur den Datenverkehr, der den Einstellungen der verknüpften Firewall-Regel entspricht. Wenn jedoch eine über der verknüpften NAT-Regel platzierte NAT-Regel denselben Datenverkehr verarbeitet, gilt die erste Regel für den Datenverkehr. Die folgenden Netzwerkinformationen dienen der Veranschaulichung:

• Pre-NAT-IP-Adresse der LAN-Benutzer: 10.145.16.10/24
• Post-NAT-IP-Adresse der LAN-Benutzer: MASQ (IP-Adresse der jeweiligen Ausgangsschnittstelle)

Hier ist ein Beispiel:

• Firewall-Regel zum Zulassen von Datenverkehr von der LAN- zur WAN-Zone: LAN Zu Any
• Verknüpfte NAT-Regel für ausgehenden Datenverkehr mit maskierter Quelle: 10.145.16.10/24 übersetzt in MASQ

Festlegen der Firewall-Regel und der verknüpften NAT-Regeleinstellungen

1. Gehe zu Regeln und Richtlinien > Firewall-Regeln, wählen Sie das Protokoll IPv4 oder IPv6 und klicken Sie auf Firewallregel hinzufügen. Wählen Neue Firewall-Regel.
2. Geben Sie den Regelnamen und die Regelposition ein.

3. Wählen Sie die Quell- und Zieleinstellungen aus.

   Einstellung	Wert
   Quellzonen	LAN
   Quellnetzwerke und -geräte	Network_LAN
   Zielzonen	WAN
   Zielnetzwerke	Any
   Leistungen	Any

4. Wählen Verknüpfte NAT-Regel erstellen und geben Sie den Regelnamen und die Position an.

5. Satz Übersetzte Quelle (SNAT) Zu MASQ.
6. Wählen Speichern um die verknüpfte NAT-Regel zu speichern.

7. Klicken Speichern.

   Das folgende Bild zeigt ein Beispiel für die Konfiguration der Einstellungen:



Die Firewall-Regel wird in der Firewall-Regeltabelle angezeigt. Die verknüpfte NAT-Regel wird in der NAT-Regeltabelle angezeigt.
