Erstellen einer PAT-Regel (Port Address Translation) für den Datenverkehr zu internen Servern

Dieses Beispiel zeigt, wie Sie eine Many-to-Many-Ziel-NAT-Regel mit Portübersetzung für eingehenden Datenverkehr zu internen Servern erstellen. Außerdem wird gezeigt, wie Sie Firewall-Regeln erstellen, um den Datenverkehr zuzulassen.

Ziele

Wenn Sie diese Einheit abgeschlossen haben, können Sie Folgendes tun:

• Erstellen Sie eine Ziel-NAT-Regel, um den Datenverkehr von externen Quellen auf die internen Server zu übertragen.
• Geben Sie eine Loopback-NAT-Regel an, um den Datenverkehr von internen Quellen auf die internen Server zu übertragen.
• Geben Sie eine reflexive NAT-Regel an, um den Datenverkehr von den Servern zu übersetzen. Dies ist eine Quell-NAT-Regel für die internen Server.
• Lastenausgleich des Datenverkehrs zwischen den internen Servern.

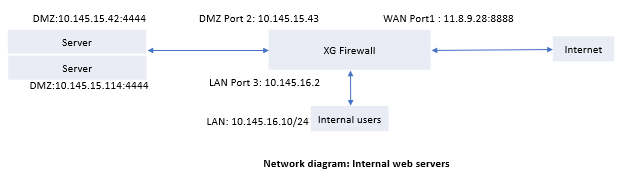

DNAT-Netzwerkdiagramm

Destination NAT wird typischerweise verwendet, um eingehenden Datenverkehr zu übersetzen, der die WAN-IP-Adressen erreicht. Die folgenden Netzwerkinformationen dienen der Veranschaulichung:

• Pre-NAT-IP-Adresse von Webservern: 11.8.9.28
• Post-NAT-IP-Adressen von Webservern: 10.145.15.42, 10.145.15.114

Hier ist ein Beispiel:

• Ziel-NAT von externer Quelle zu internen Webservern mit Portübersetzung: Any Zu Web server public IP address (11.8.9.28) übersetzt in Web server internal IP list (10.145.15.42, 10.145.15.114) mit Portübersetzung von TCP 8888 Zu TCP 4444.
• Loopback-Regel zum Übersetzen des Datenverkehrs von der internen Quelle auf interne Webserver: Network LAN (10.145.16.10/24) Zu Web server public IP address (11.8.9.28) übersetzt in Web server internal IP list (10.145.15.42, 10.145.15.114) mit Portübersetzung von TCP 8888 Zu TCP 4444.
• Reflexive Regel zum Übersetzen des Datenverkehrs vom Webserver zu externen und internen Zielen: Web server internal IP list (10.145.15.42, 10.145.15.114) Zu Any.
• Lastausgleichsmethode für die Webserver.
• Firewall-Regel, um Datenverkehr von externen Netzwerken zu den internen Webservern in der DMZ zuzulassen.
• Firewall-Regel, um Datenverkehr von einem internen Netzwerk zu den internen Webservern zuzulassen.
• Firewall-Regel, um Datenverkehr von den internen Webservern zu jedem Netzwerk zuzulassen.

Festlegen der NAT-Regeleinstellungen

1. Gehe zu Regeln und Richtlinien > NAT-Regeln, wählen IPv4 oder IPv6und klicken Sie auf NAT-Regel hinzufügen > Neue NAT-Regel.
2. Geben Sie den Regelnamen und die Regelposition an.

3. Geben Sie in diesem Beispiel die Übersetzungseinstellungen für den eingehenden Datenverkehr zu den Webservern an:

   Einstellung	Wert
   Originalquelle	Any
   Übersetzte Quelle (SNAT)	MASQ
   Ursprüngliches Ziel	Webserver_PublicIPAddress
   Übersetztes Ziel (DNAT)	Webserver_InternalIPAddressList
   Ursprünglicher Service	TCP port 8888 Wählen Neu erstellen und setzen Zielhafen Zu 8888.
   Übersetzter Dienst (PAT)	TCP port 4444 Wählen Neu erstellen und setzen Zielhafen Zu 4444.
   Eingangsschnittstelle	Wählen Sie die WAN-Schnittstelle aus. In diesem Beispiel ist es Port1.
   Ausgehende Schnittstelle	Any

4. Wählen Loopback-Regel erstellen um den Datenverkehr von internen Benutzern auf die internen Webserver zu übertragen.

5. Wählen Reflexive Regel erstellen um eine Quell-NAT-Regel zu erstellen, die den Datenverkehr von den Webservern übersetzt.
6. Wählen Sie eine Lastausgleichsmethode für den Datenverkehr zwischen den Webservern. In diesem Beispiel wählen Sie Round-robin.

7. Klicken Speichern.

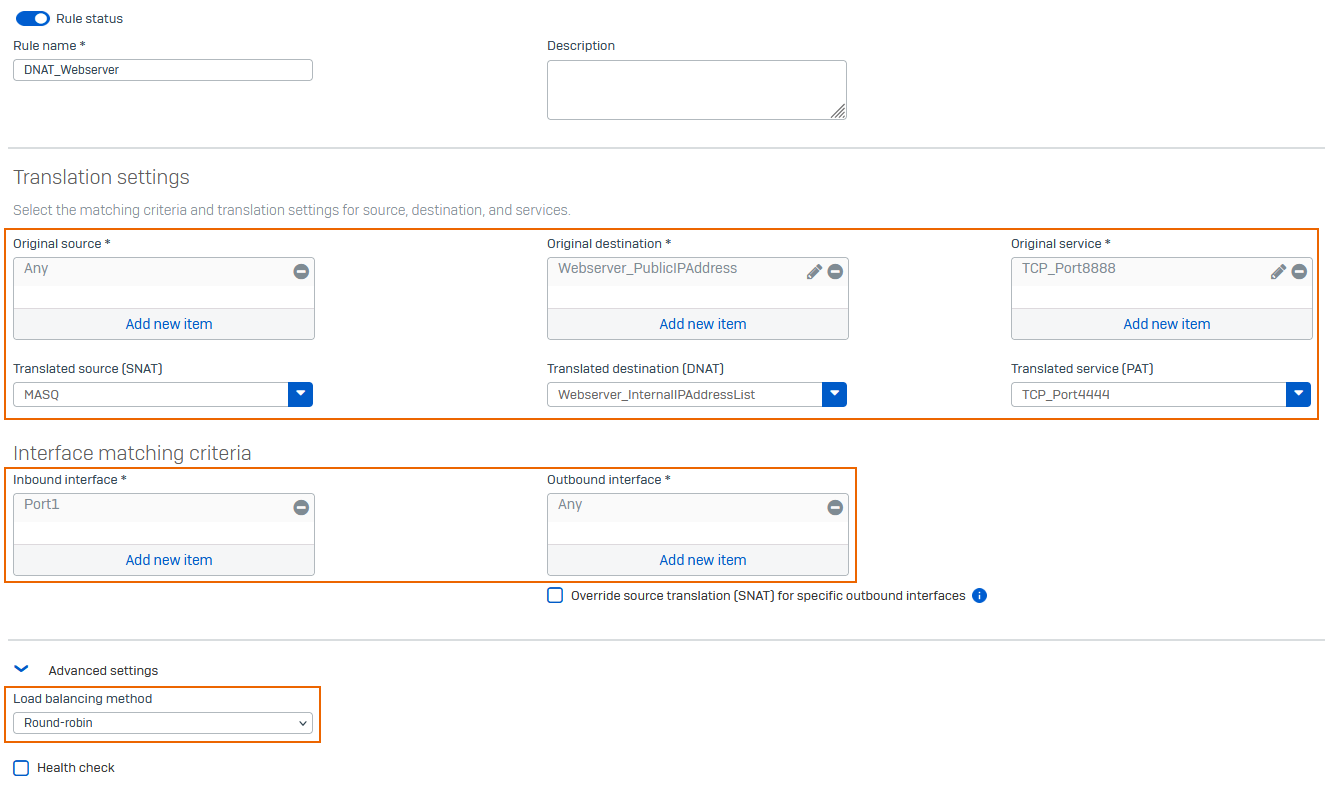

   Das folgende Bild zeigt ein Beispiel für die Konfiguration der Einstellungen:



Erstellen Sie Firewall-Regeln, um Datenverkehr zuzulassen, der der Ziel-NAT-Regel, der Loopback-Regel und der reflexiven NAT-Regel entspricht.

Festlegen der Firewall-Regeleinstellungen für die DNAT-Regel

1. Gehe zu Regeln und Richtlinien > Firewall-Regeln. Protokoll auswählen IPv4 oder IPv6 und wählen Sie Firewallregel hinzufügen. Wählen Neue Firewall-Regel.
2. Geben Sie den Regelnamen und die Regelposition an.

3. Geben Sie Quelle, Ziel und Dienste wie folgt an:

   Einstellung	Wert
   Quellzonen	WAN
   Quellnetzwerke und -geräte	Any
   Zielzonen	DMZ Wählen Sie die Zone aus, die Ihre Webserver enthält. Die Sophos Firewall sucht nach der passenden DNAT-Regel für den Datenverkehr. Sie identifiziert die Zone mit dem übersetzten Ziel, in diesem Beispiel DMZ. DMZ wird als Zielzone verwendet, wenn es einer Firewall-Regel entspricht.
   Zielnetzwerke	Webserver PublicIPAddress
   Leistungen	TCP port 8888, TCP port 4444

4. Geben Sie die Sicherheitseinstellungen an und klicken Sie auf Speichern.

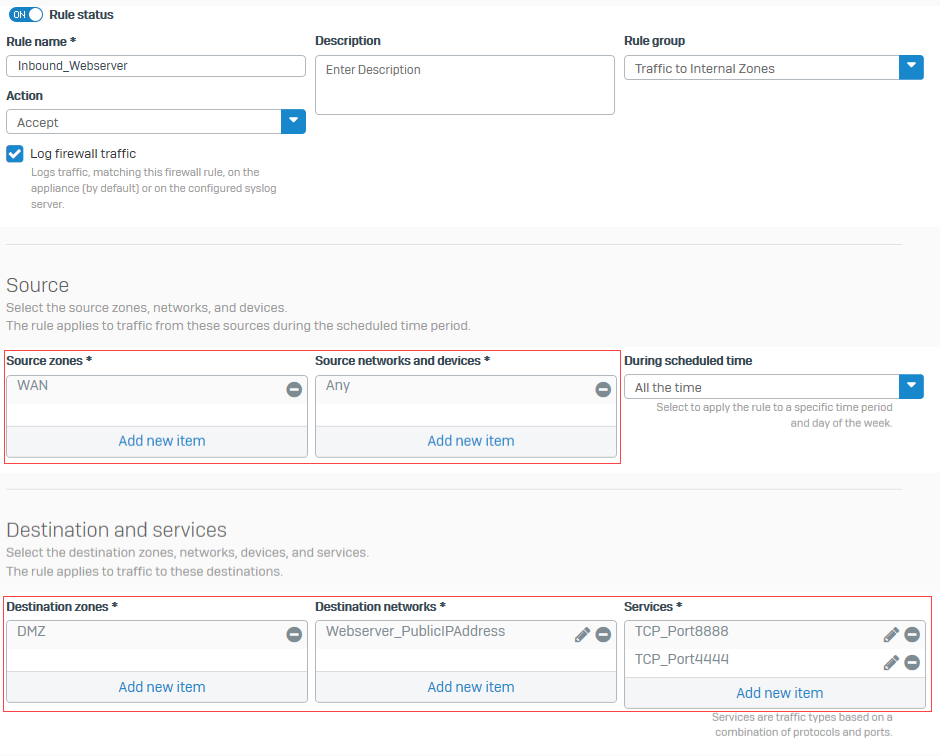

   Das folgende Bild zeigt ein Beispiel für die Konfiguration der Einstellungen:



Sie haben eine Firewall-Regel erstellt, um Datenverkehr von externen Quellen zu den internen Webservern zuzulassen.

Festlegen der Firewall-Regeleinstellungen für die Loopback-Regel

1. Gehe zu Regeln und Richtlinien > Firewall-Regeln. Protokoll auswählen IPv4 oder IPv6 und wählen Sie Firewallregel hinzufügen. Wählen Neue Firewall-Regel.
2. Geben Sie den Regelnamen und die Regelposition an.

3. Geben Sie Quelle, Ziel und Dienste wie folgt an:

   Einstellung	Wert
   Quellzonen	LAN
   Quellnetzwerke und -geräte	Network_LAN
   Zielzonen	DMZ
   Zielnetzwerke	Webserver PublicIPAddress
   Leistungen	TCP port 8888, TCP port 4444

4. Geben Sie die Sicherheitseinstellungen an und klicken Sie auf Speichern.

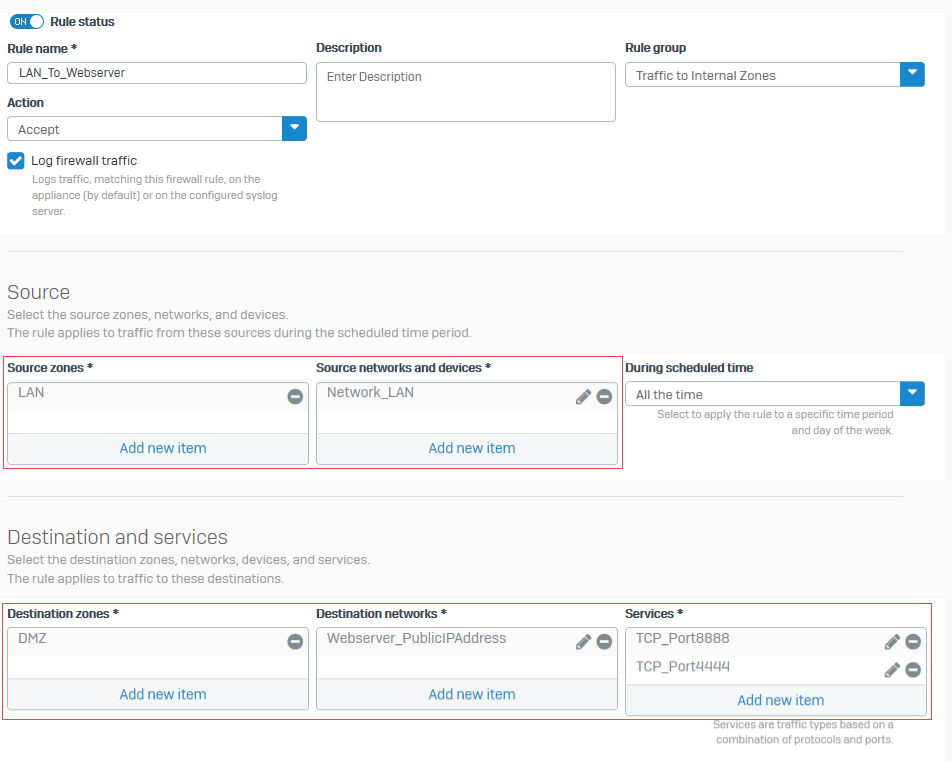

   Das folgende Bild zeigt ein Beispiel für die Konfiguration der Einstellungen:



Sie haben eine Firewall-Regel erstellt, um Datenverkehr vom internen Netzwerk zu den internen Webservern zuzulassen.

Festlegen der Firewall-Regeleinstellungen für die reflexive NAT-Regel

1. Gehe zu Regeln und Richtlinien > Firewall-Regeln. Protokoll auswählen IPv4 oder IPv6 und wählen Sie Firewallregel hinzufügen. Wählen Neue Firewall-Regel.
2. Geben Sie den Regelnamen und die Regelposition an.

3. Geben Sie Quelle, Ziel und Dienste wie folgt an:

   Einstellung	Wert
   Quellzonen	DMZ
   Quellnetzwerke und -geräte	Webserver InternalIPAddressList
   Zielzonen	Any
   Zielnetzwerke	Any
   Leistungen	TCP port 8888, TCP port 4444

4. Geben Sie die Sicherheitseinstellungen an und klicken Sie auf Speichern.

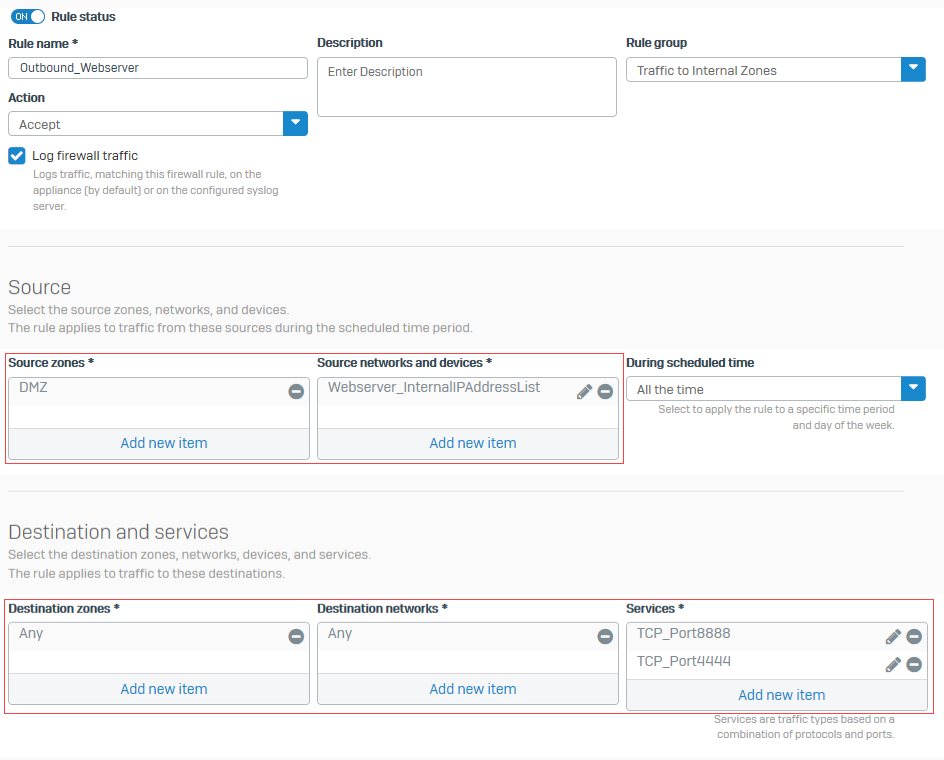

   Das folgende Bild zeigt ein Beispiel für die Konfiguration der Einstellungen:



Sie haben eine Firewall-Regel erstellt, um Datenverkehr von den internen Webservern zu internen und externen Netzwerken zuzulassen.
