SD-WAN-Leistung
Sie können Diagramme sehen, die die Echtzeitleistung der Gateways in Ihrem SD-WAN-Netzwerk zeigen.
Um die Echtzeitleistung der Gateways zu überwachen, gehen Sie zu Diagnose > SD-WAN-Leistung und wählen Sie ein SD-WAN-Profil aus.
Alternativ gehen Sie zu Routenplanung > SD-WAN-Profile, wählen Sie ein SD-WAN-Profil aus und unter Statusauf Historische Wertentwicklung.

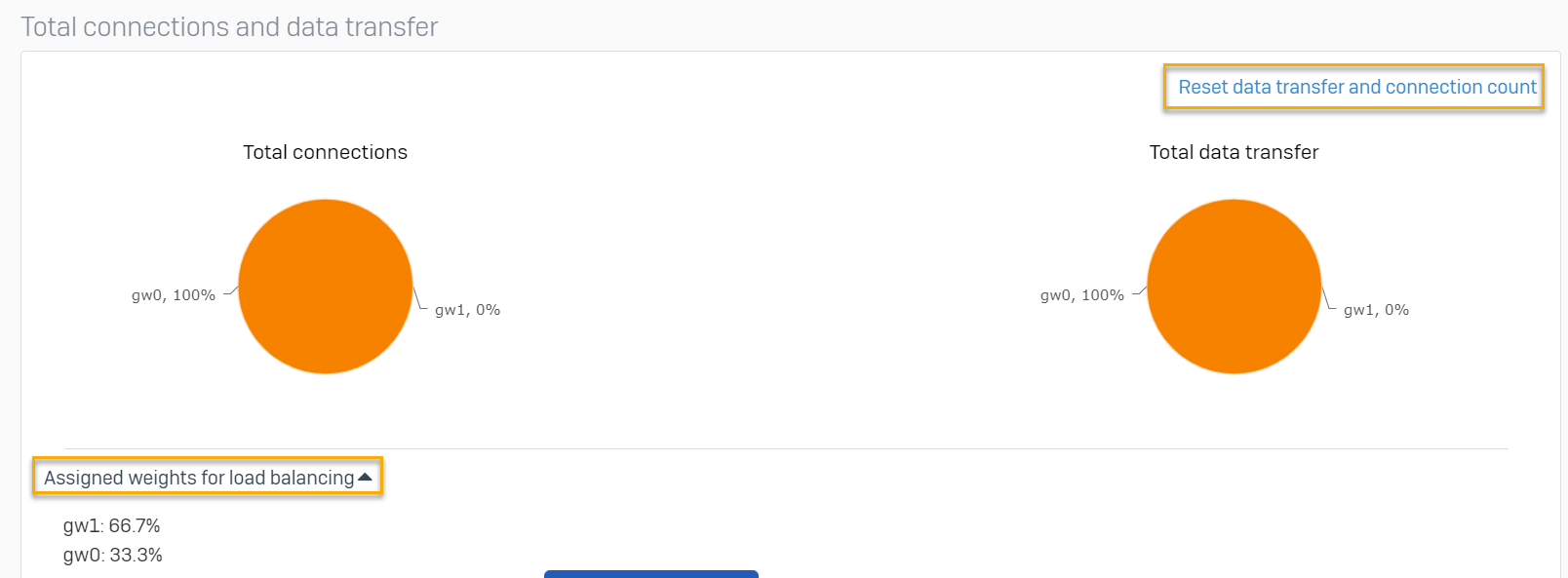

Sie können Diagramme sehen, die die Gesamtverbindungen jedes Gateways und die übertragene Datenmenge zeigen.
Sie können wie folgt vorgehen:
- Klicken Datenübertragung und Verbindungsanzahl zurücksetzen um diese Zählungen zurückzusetzen.
- Klicken Zugewiesene Gewichte für den Lastenausgleich um die jedem Gateway zugewiesenen Lastausgleichsgewichte anzuzeigen.
Notiz
Diese Grafiken zeigen Keine Daten zum Anzeigen wenn Sie keine Route mit dem ausgewählten Profil erstellt haben oder der Verkehr nicht über die Route fließt, auf der das ausgewählte Profil verwendet wird.
Sie können Diagramme für Latenz, Jitter und Paketverlust für jedes Gateway im SD-WAN-Profil anzeigen. Sie können die Diagramme nach Zeit filtern (Live, 24 Stunden, 48 Stunden, Woche, oder Monat).

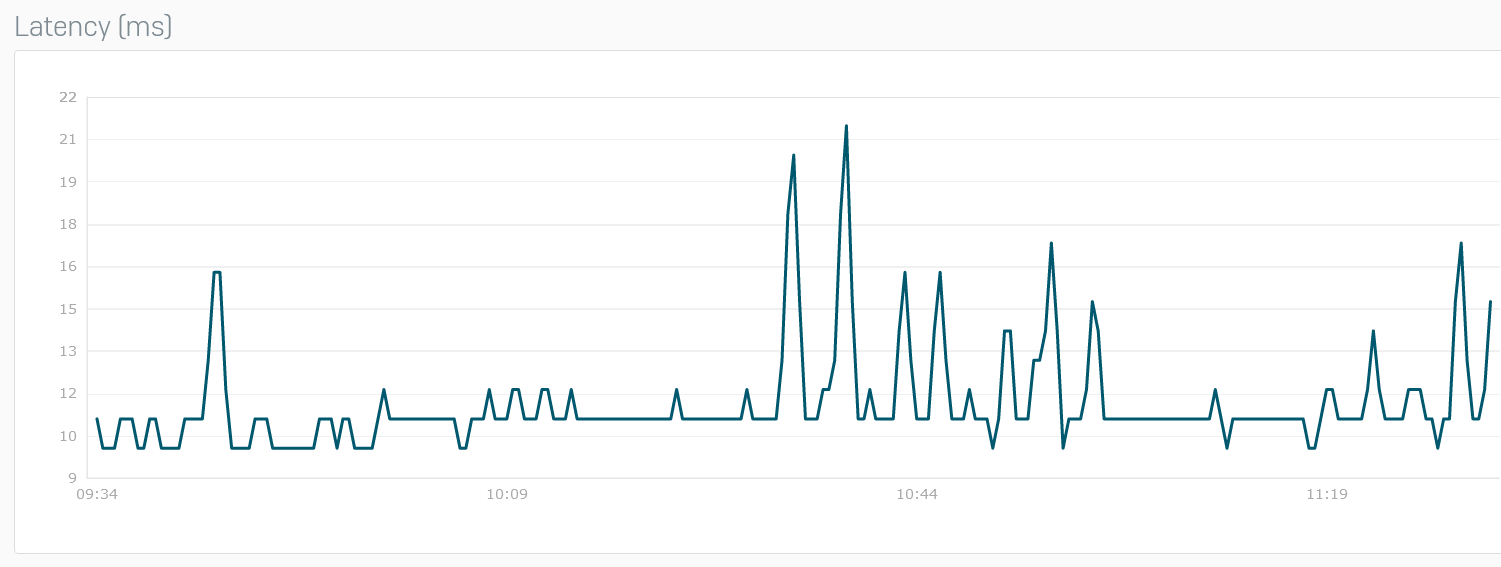

Latenz
Die x-Achse zeigt die Zeit.
Die y-Achse zeigt die Latenz in Millisekunden.

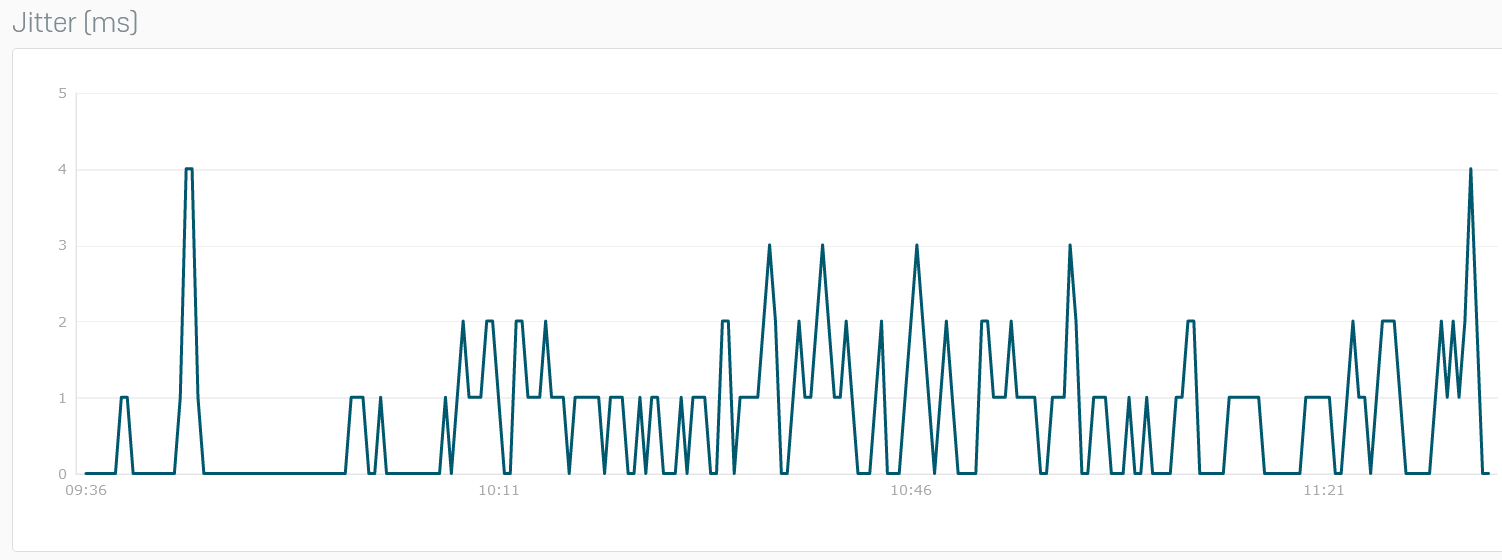

Jitter
Die x-Achse zeigt die Zeit.
Die y-Achse zeigt den Jitter in Millisekunden.

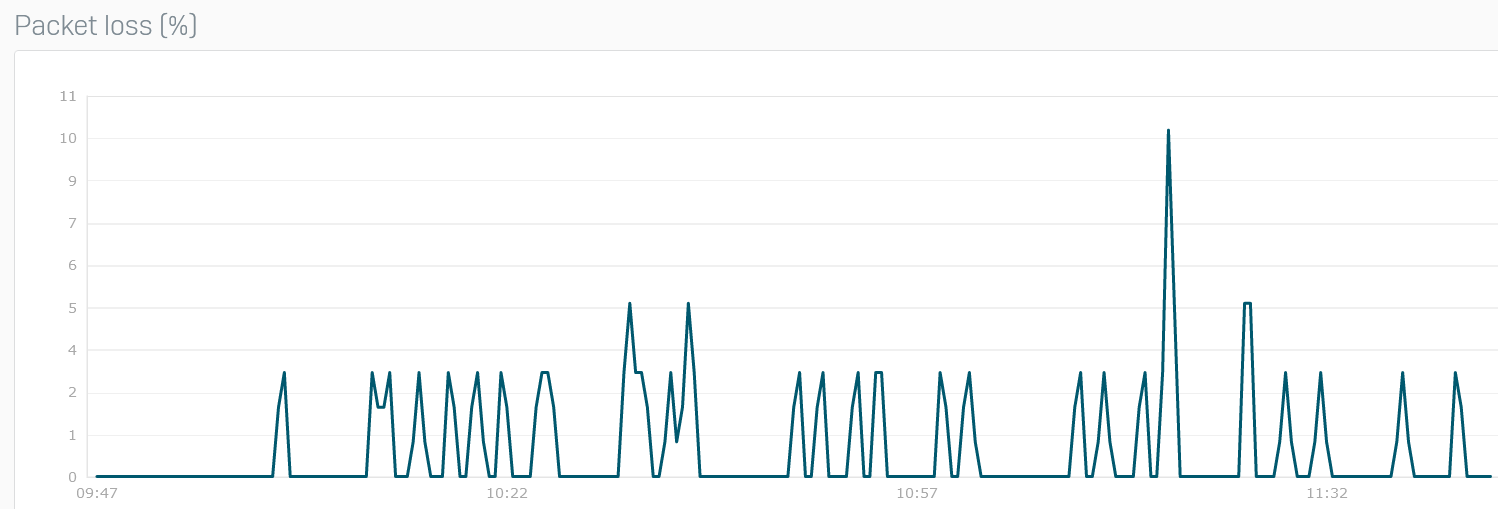

Paketverlust
Die x-Achse zeigt die Zeit.
Die Y-Achse zeigt den Paketverlust in Prozentpunkten.
