Eine Link-Aggregationsgruppe hinzufügen

Um eine Link Aggregation Group (LAG) hinzuzufügen, gehen Sie wie folgt vor:

1. Gehe zu Netzwerk > Schnittstellenauf Schnittstelle hinzufügen und wählen Sie LAG hinzufügen.

2. Geben Sie einen Namen ein. Sie können diesen später ändern.

   Maximale Anzahl von Zeichen: 58

   In anderen Einstellungen wird nicht der Hardwarename, sondern der anpassbare Name der Schnittstelle angezeigt.

3. Geben Sie einen Hardwarenamen für die Schnittstelle ein. Dieser Name kann später nicht mehr geändert werden.

   Maximale Anzahl Zeichen: 10

   Erlaubte Zeichen: (A-Za-z0-9_)

   Beschränkung

   Der Hardwarename darf die folgenden systemreservierten Namen nicht enthalten: all, gre, oct, mv-pcimux0, mvmgmt0, pport_, lo, ipsec0, tun, ppp, imq, ifb, mast, sit, WWAN1, _ppp, vxlan, xfrm, USB, erspan0, Port, MGMT, eth, GE, gretap0, ip6tnl0, host, reds, wlnet, WLAN, Sophos, GuestAP, spq, Und Halink.

4. Klicken Sie unter „Mitgliederschnittstelle“ auf Neues Element hinzufügen und wählen Sie zwei bis vier Schnittstellen aus.

   Notiz

   Nur ungebundene statische physische Schnittstellen können Mitglieder der LAG sein. Schnittstellen, die Sie für PPPoE, Mobilfunk-WAN oder WLAN konfigurieren, können nicht an der LAG teilnehmen.

5. Wählen Sie einen Modus aus.

   Einstellung	Beschreibung
   Aktiv – Backup	Dieser Modus ermöglicht Link-Failover. Ein Mitgliedslink bleibt aktiv, während die anderen im Standby-Modus verbleiben. Fällt der aktive Link aus, wird der Standby-Link aktiviert.
   802.3ad (LACP)	Dieser Modus ermöglicht Failover und Lastenausgleich. In diesem Modus wird der Datenverkehr auf alle Links verteilt. Beachten Sie die folgenden Anforderungen: LACP muss an beiden Enden der Verbindung aktiviert sein. Alle Mitgliedsschnittstellen müssen vom gleichen Typ sein und die gleiche Schnittstellengeschwindigkeit haben. Alle Links müssen Vollduplex sein.

6. Wählen Sie eine Netzwerkzone aus.

7. Geben Sie die IPv4- oder IPv6-Konfigurationsdetails an.

   Einstellung	Beschreibung
   IP-Zuweisung	Methode zur Zuweisung der IP-Adresse. Wählen Sie aus den folgenden Optionen: Statisch DHCP
   IPv4/Netzmaske oder IPv6/Präfix	Geben Sie für die statische IP-Zuweisung die IP-Adresse ein und wählen Sie die Netzmaske oder das Präfix aus.
   Gateway-Name	Geben Sie für Bridge-Mitglieder mit WAN-Ports den Gateway-Namen ein.
   Gateway-IP	Wenn Sie eine statische IP-Zuweisung und Bridge-Mitglieder mit WAN-Ports ausgewählt haben, geben Sie die Gateway-IP-Adresse ein.

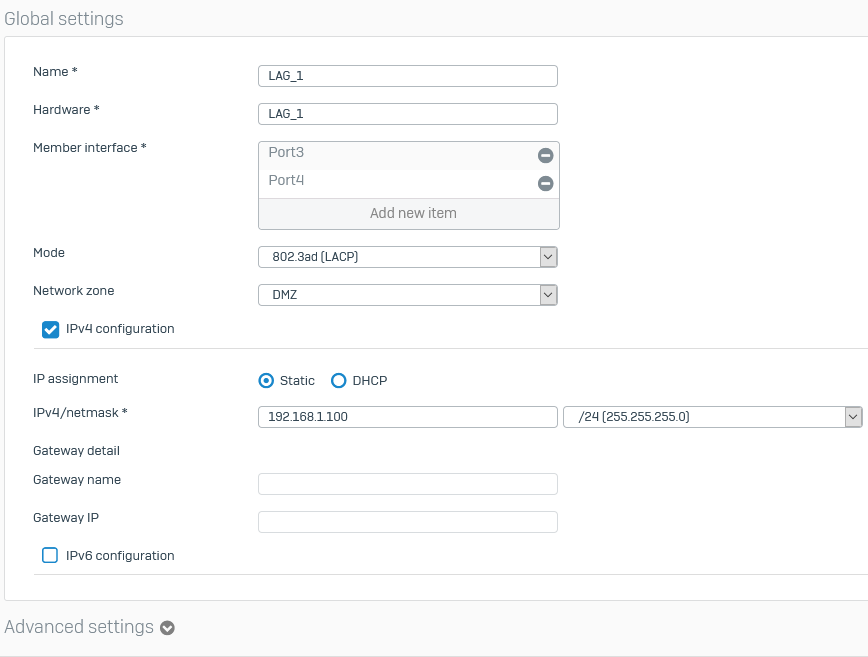

   Das Bild unten zeigt die globalen Einstellungen.



8. Unter Erweiterte Einstellungengeben Sie die Porteinstellungen:

   Einstellung	Beschreibung
   Link-Modus	Schnittstellengeschwindigkeit und Duplex für die Synchronisierung. Wählen Sie einen Modus aus der Liste. Die angezeigten Optionen sind abhängig vom Gerätemodell. Notiz: Geschwindigkeitsunterschiede zwischen dem Gerät und Routern und Switches von Drittanbietern können zu Fehlern oder Kollisionen, Verbindungsabbrüchen, erhöhter Latenz oder langsamer Leistung führen.
   Automatische Aushandlung des Medientyps	Automatische Aushandlung von Geschwindigkeit und Duplex. Schalten Sie es ein oder aus.
   Vorwärtsfehlerkorrektur (FEC)	FEC-Modus der Schnittstelle. Wählen Sie einen Modus aus der Liste. Die angezeigten Optionen sind abhängig vom Gerätemodell.

   Um die empfohlenen Einstellungen zu verwenden, klicken Sie auf Empfohlene Einstellungen anzeigen und klicken Sie dann auf Empfohlene Konfiguration laden.

9. Unter Erweiterte Einstellungengeben Sie die Schnittstelleneinstellungen:

   Einstellung	Beschreibung
   PERSON	MTU-Wert (Maximum Transmission Unit) in Bytes. Dies ist die größte Paketgröße, die ein Netzwerk übertragen kann. Pakete, die den angegebenen Wert überschreiten, werden vor dem Senden in kleinere Pakete aufgeteilt. Notiz: Wenn Netzwerke mit unterschiedlichen MTU-Größen miteinander verbunden sind, werden Pakete, die größer als der angegebene MTU-Wert sind, vor dem Senden fragmentiert.
   MSS überschreiben	Die maximale Segmentgröße ist die größte Datenmenge in Bytes, die ein Gerät in einem einzelnen TCP-Segment empfangen kann.
   Xmit-Hash-Richtlinie	Weisen Sie für LAGs, die den 802.3ad-Modus (LACP) verwenden, die Lastverteilung über Links basierend auf dem in der Xmit-Hash-Richtlinie angewendeten Algorithmus zu. Schicht 2: Generieren Sie den Hashwert mithilfe von MAC-Adressen. Schicht 2+3: Generieren Sie den Hashwert mithilfe einer Kombination aus Protokollinformationen der Schicht 2 (MAC-Adresse) und der Schicht 3 (IP-Adresse). Schicht 3+4: Generieren Sie den Hashwert mithilfe der Protokollinformationen der Transportschicht.
   Standard-MAC-Adresse verwenden	Verwenden Sie die Standard-MAC-Adresse der Schnittstelle. Standardmäßig wird der erste als Mitgliedsport angegebene Port zur Standard-MAC-Adresse.
   Standard-MAC-Adresse überschreiben	Überschreiben Sie die Standard-MAC-Adresse der Schnittstelle und geben Sie eine neue Adresse ein. Beim Zurücksetzen auf die Werkseinstellungen wird die Adresse auf die Standard-MAC-Adresse zurückgesetzt.

10. Klicken Speichern.

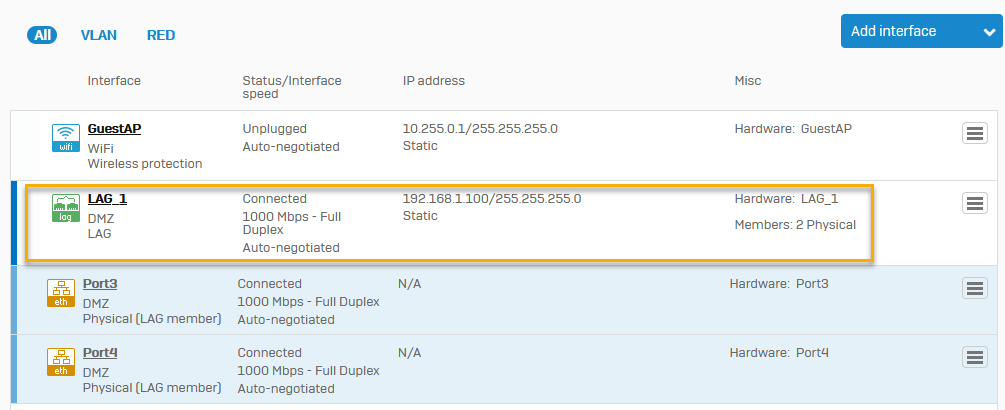

Sie können die neue LAG unter Schnittstellen sehen.
