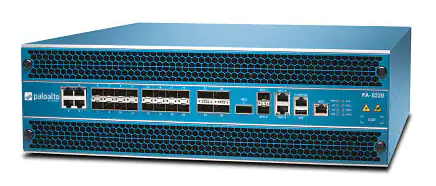

Interpretation / Übersicht des LED-Status an einer einer Palo Alto Networks Firewall der PA-5200-Serie

LEDBESCHREIBUNG
LEDs auf der Vorderseite
PWR (Power) Stromversorgung (mit schwarzem Griff)
Grün – die Firewall ist eingeschaltet
Aus – die Firewall ist nicht eingeschaltet oder es ist ein Fehler im internen Stromversorgungssystem aufgetreten (z.B. liegt die Stromversorgung nicht innerhalb der Toleranzwerte)

Stromversorgung (mit roten Griff)
Grün – die Firewall ist eingeschaltet
Aus – die Firewall ist nicht eingeschaltet oder es ist ein Fehler im internen Stromversorgungssystem aufgetreten (z.B. liegt die Stromversorgung nicht innerhalb der Toleranzwerte)
STS (Status) Grün – die Firewall arbeitet normal
Gelb – die Firewall wird hochgefahren
HA (Hochverfügbarkeit) Grün – die Firewall ist die aktive Gegenstelle in einer Aktiv/Passiv-Konfiguration
Gelb – die Firewall ist die passive Gegenstelle in einer Aktiv/Passiv-Konfiguration
Aus – Hochverfügbarkeit (HA) ist auf dieser Firewall nicht in Betrieb
Hinweis: In einer Aktiv/Aktiv-Konfiguration zeigt die HA-LED nur den HA-Status für die lokale Firewall an und hat zwei mögliche Zustände (grün oder aus); sie zeigt keine HA-Konnektivität des Peers an. Grün zeigt an, dass die Firewall entweder aktiv-primär oder aktiv-sekundär ist, und aus zeigt an, dass sich die Firewall in einem anderen Zustand befindet (z.B. nicht funktionsfähig oder ausgesetzt)
TMP (Temperatur) Grün – die Temperatur der Firewall ist normal
Gelb – die Temperatur der Firewall liegt außerhalb der Toleranzgrenzen


Siehe Umgebungsspezifikationen der Palo Alto Networks Firewall PA-5200-Serie für den Temperaturbereich
FANS (Lüfter) Grün – die Lüftereinschübe und alle Lüfter arbeiten normal
Rot – Ein oder mehrere Lüfter an einem oder beiden Lüftereinschüben sind ausgefallen. Um festzustellen, welcher Lüftereinschub ausgefallen ist, prüfen sie das Systemprotokoll oder prüfen sie die LED an den Lüftereinschüben.
ALM (Alarm) Rot – eine Hardwarekomponente ist ausgefallen, z.B. ein Stromversorgungsfehler, ein Firewall-Fehler, der ein HA-Failover verursacht hat, ein Laufwerksfehler oder die Hardware überhitzt und die Temperatur liegt über dem Schwellenwert für hohe Temperaturen
Aus – die Firewall arbeitet normal
LEDs der Netzwerkanschlüsse
RJ-45 und AUX LEDs Diese Anschlüsse haben zwei LEDs

Linke LED – Dauerhaft grün zeigt eine Netzwerkverbindung an
Rechte LED – blinkendes Grün zeigt Netzwerkaktivität an
SFP, SFP+, and QSFP LEDs Diese Anschlüsse haben eine grüne LED

Dauerhaftes Grün zeigt eine Netzwerkverbindung an
Blinkendes Grün zeigt Netzwerkaktivität an
LEDs auf der Rückseite
PWR1 und PWR2 (Power) Mit Blick auf die Rückseite der Firewall befindet sich die Stromversorgung1 (PWR1) auf der linken Seite und die Stromversorgung2 (PWR2) auf der rechten Seite.

Grün – die Stromversorgung funktioniert normal
Rot – die Stromversorgung ist vorhanden, funktioniert aber nicht
Power Supply (Stromversorgung) Die AC- und DC-Netzteile haben eine FAIL- und eine OK-LED.

Stromversorgung (mit schwarzen Griff)

FAIL
Aus – die Stromversorgung arbeitet normal
Leuchtet Gelb – das Netzteil ist ausgefallen. Dies kann auch auf einen Lüfterausfall oder eine Überhitzung hinweisen
Gelb blinkend – das Netzteil liegt außerhalb der Toleranzgrenzen

OK
Dauerhaft Grün – das Netzteil arbeitet normal
Grün blinkend – der Stromeingang ist vorhanden, aber das Netzteil ist vom System deaktiviert Aus – kein Stromeingang oder die Stromversorgung ist ausgefallen

Stromversorgung (mit roten Griff)

FAIL (Untere/DC-LED)
Leuchtet Grün – die Stromversorgung arbeitet normal
Durchgehend Gelb – das Netzteil ist ausgefallen. Dies kann auch einen Lüfterausfall oder Überhitzung anzeigen.
Blinkend Gelb und Grün (abwechselnd im Verhältnis 2:1) – das Netzteil hat eine hohe Temperatur

OK (obere/AC-LED)
Leuchtet grün – das Netzteil arbeitet normal
Gelb blinkend – der Stromeingang ist vorhanden, aber die Stromversorgung ist vom System deaktiviert
Aus – kein Stromeingang oder das Netzteil ist ausgefallen
Fan Tray (Lüftereinschub) Grün – die Lüftereinschübe und alle Lüfter arbeiten normal
Rot – Ein oder mehrere Lüfter im Lüftereinschub sind ausgefallen

Siehe „Ersetzen einen Lüftereinschubs an einer Palo Alto Networks Firewall der PA-5200-Serie
