Auswechseln eines Lüftereinschubs an einer Firewall der Palo Alto Networks PA-5200 Serie

Die Firewalls der PA-5200-Serie verfügen über zwei Lüftereinschübe und jeder Lüftereinschub enthält vier Lüfter. Wenn ein Lüfter in einem Lüftereinschub ausfällt, leuchtet die LED am Lüftereinschub rot. Tauschen Sie in diesem Fall sofort den Lüftereinschub aus, um eine Betriebsunterbrechung zu vermeiden. Wenn zwei oder mehr Lüfter an einem oder beiden Lüftereinschüben ausfallen, wird die Firewall heruntergefahren und Sie müssen den/die ausgefallenen Lüftereinschub/e austauschen, um die Funktionalität wiederherzustellen. Sie können einen Lüftereinschub austauschen, während die Firewall eingeschaltet ist, aber Sie müssen ihn innerhalb von 45 Sekunden austauschen, sonst schaltet der Wärmeschutzkreis die Firewall automatisch ab.

Schritt 1

Nehmen Sie den Ersatzlüftereinsatz aus der Verpackung.

Schritt 2

Identifizieren Sie den ausgefallenen Lüftereinschub, indem Sie die LEDs betrachten.

Bei einem Ausfall leuchten die Lüftereinschub-LED am ausgefallenen Lüftereinschub und die FANS-LED an der Vorderseite der Firewall rot.

Schritt 3

Entfernen Sie den ausgefallenen Lüftereinschub.

3.1

Drehen Sie die beiden Rändelschrauben des Lüftereinschubs gegen den Uhrzeigersinn, bis die Schrauben stoppen. Frühere Modelle haben vier statt zwei Rändelschrauben für den Lüftereinschub. Die Vorgehensweise ist bei beiden Ausführungen gleich.

3.2

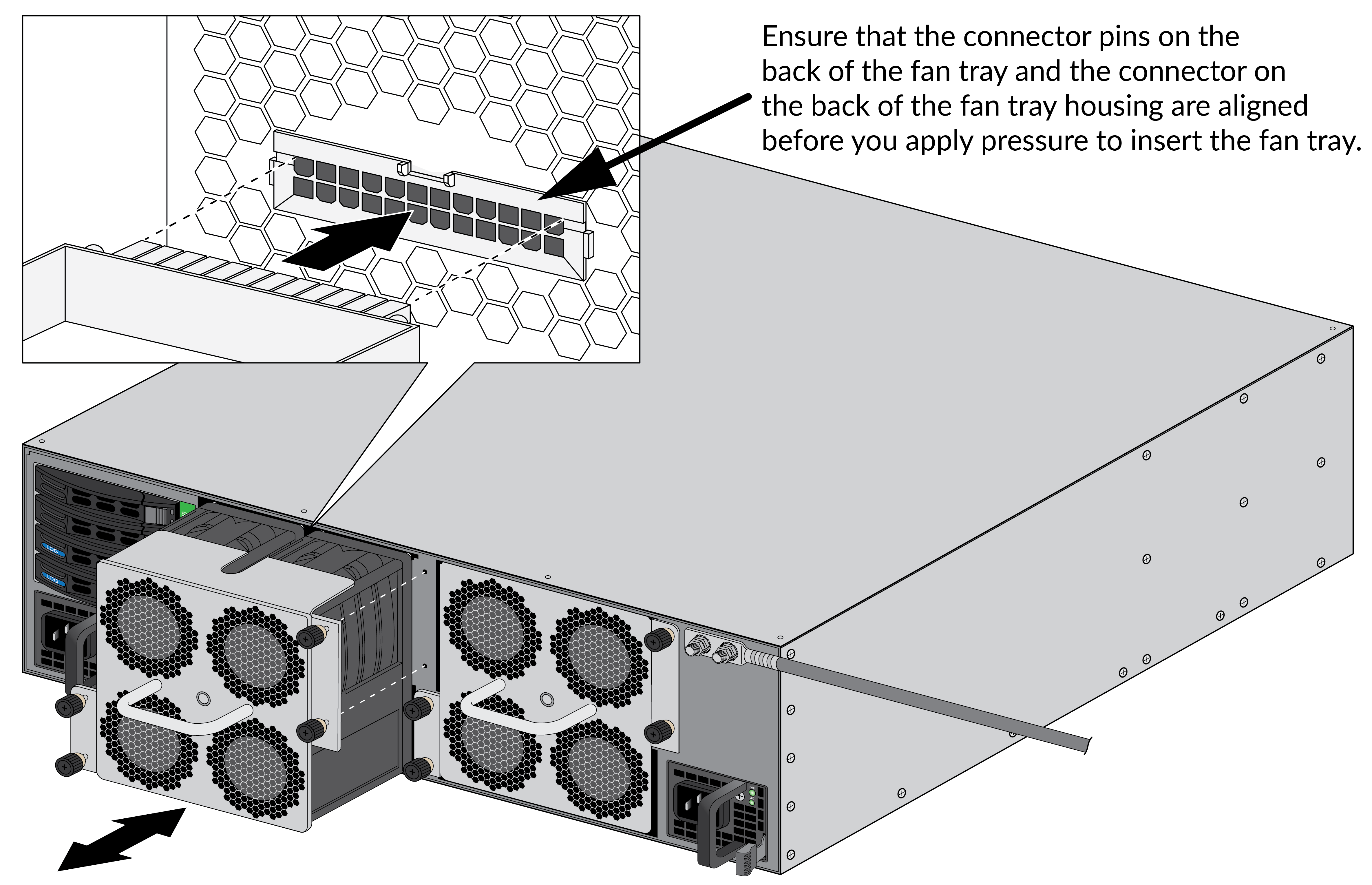

Fassen Sie den Griff der Lüfterwanne und ziehen Sie die Wanne aus dem Brandschott heraus.

Schritt 4

Schieben Sie den Ersatzlüftereinschub in den leeren Lüftereinschubschlitz und stellen Sie sicher, dass die Ausrichtungsrillen am Lüftereinschub und der Lüfterschubschlitz aufeinander ausgerichtet sind. Drücken Sie den Einsatz hinein, bis er sitzt, und drehen Sie dann die vier Rändelschrauben des Lüftereinschubs im Uhrzeigersinn, um den Einsatz an der Firewall zu befestigen.

Die LED des Lüftereinschubs leuchtet grün, und wenn keine anderen Lüfter ausgefallen sind, leuchtet die FAN-LED an der Vorderseite des Brandschotts grün.

Wenn die thermische Schutzschaltung die Firewall aufgrund von Überhitzung oder Lüfterausfällen abgeschaltet hat, müssen Sie die Stromzufuhr unterbrechen und wieder einschalten. Ziehen Sie bei einem Wechselstrommodell beide Netzkabel ab, warten Sie fünf Sekunden und stecken Sie die Kabel dann wieder ein. Bei einem Gleichstrommodell schalten Sie den Gleichstromkreis ab, der die Firewall mit Strom versorgt, warten Sie fünf Sekunden und stellen Sie dann die Stromversorgung wieder her.
