Montage der Palo Alto Networks PA-220 Firewall mit Hilfe des PAN-PA-220-RACK-SINGLE

Schritt 1

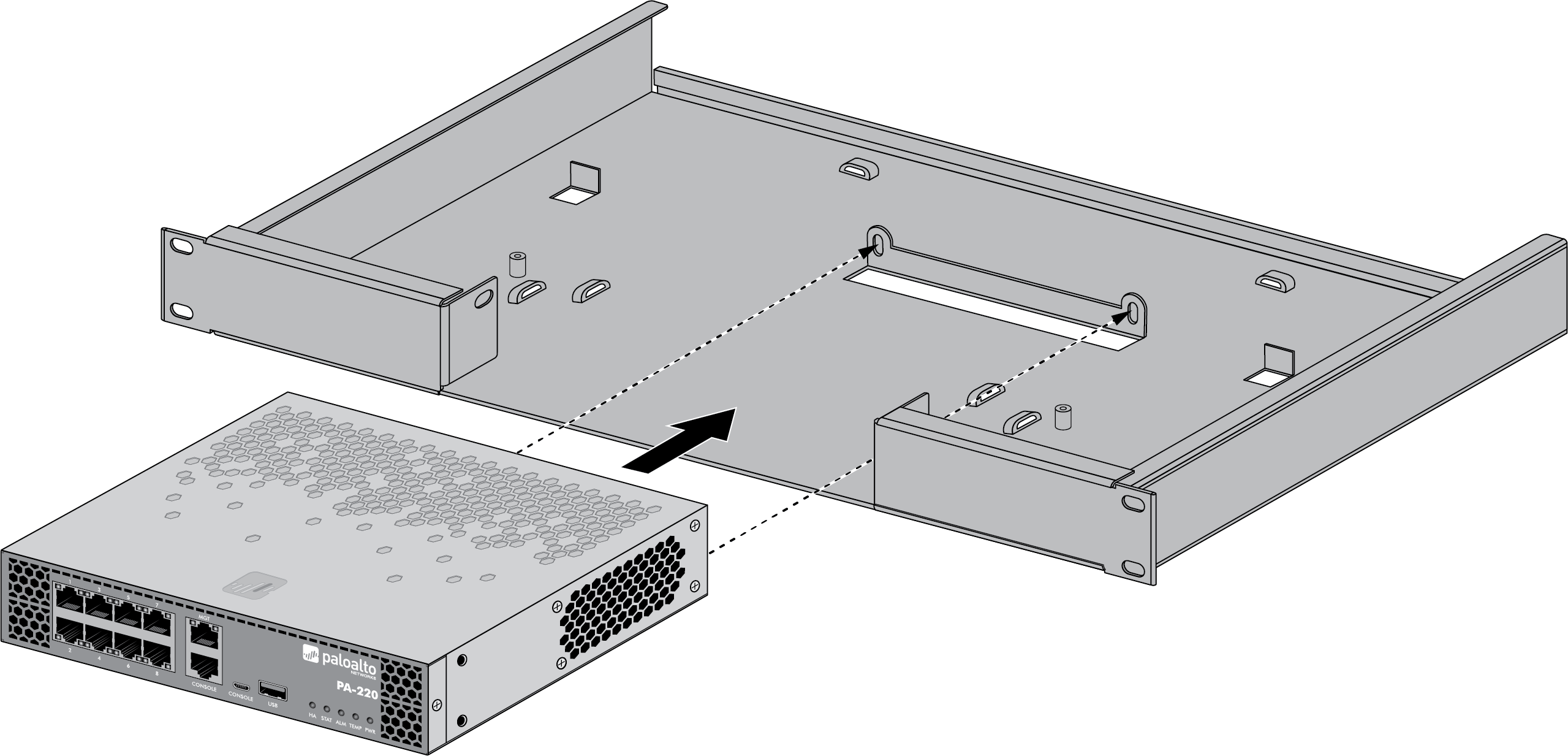

Richten Sie die Rückseite des Brandshotts an den beiden Laschen aus, die sich an der Rack-Halterung befinden.

Schritt 2

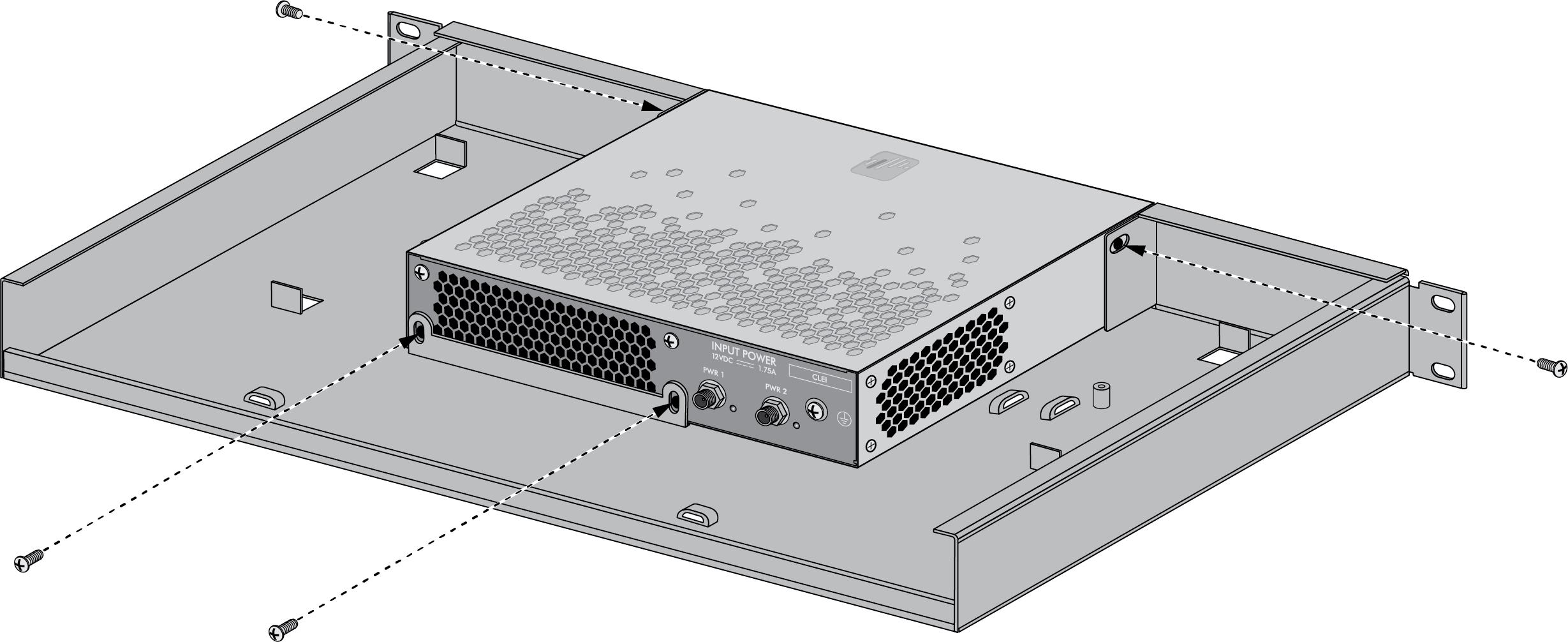

Verwenden Sie zwei Schrauben #4-40 x ¼“, um die Rückseite des Brandschotts an den beiden Laschen aus Schritt 1 zu befestigen. Befestigen Sie die linke und rechte Seite des Brandschotts mit zwei weiteren Schrauben der Größe 4-40 x ¼“ an den vorderen Montageösen.

Schritt 3

Sichern Sie die Spannungsversorgung in der Rackhalterung.

3.1

Platzieren Sie das Netzteil so unter dem linken oder rechten Steckplatz der Halterung, dass das DC-Netzkabel zur Wandseite der Halterung zeigt.

3.2

Ziehen Sie den Gleichstromstecker zur Rückseite der Firewall und stecken Sie ihn in den Anschluss PWR 1 .

3.3

Verwenden Sie einen Kabelbinder, um überschüssige Kabellänge aufzurollen, und führen Sie den Kabelbinder durch die nahe gelegene Verriegelung der Halterung.

3.4

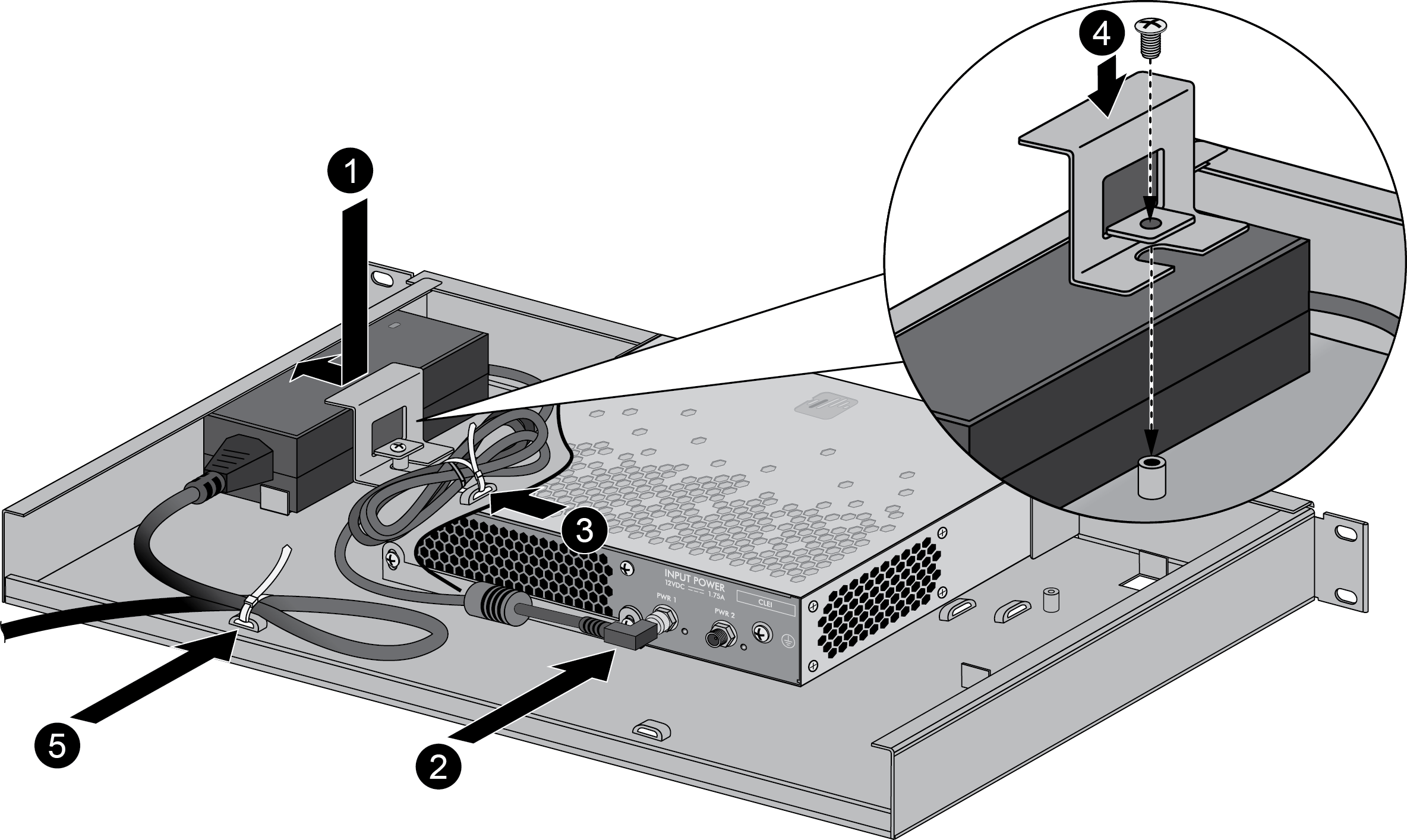

Verwenden Sie eine Schraube #4-40 x ¼“, um die mitgelieferte Halterung über der Stromversorgung zu installieren. Die Halterung sollte das Netzteil umschließen und fixieren, wie in der Abbildung unten gezeigt.

3.5

Ziehen Sie das Kabel der AC-Stromversorgung an der Rückseite der Halterung heraus. Schätzen Sie den Abstand von der Firewall zur Stromquelle ab und wickeln Sie überschüssige Kabellänge nach Bedarf auf. Schließen Sie das AC-Stromversorgungskabel noch nicht an die Stromquelle an.

Schritt 4: Optional

4.1

Installieren Sie ein zweites Netzteil für Redundanz. Wiederholen Sie Schritt 3 mit dem gegenüberliegenden Montageschacht und dem Anschluss PWR 2.

4.2

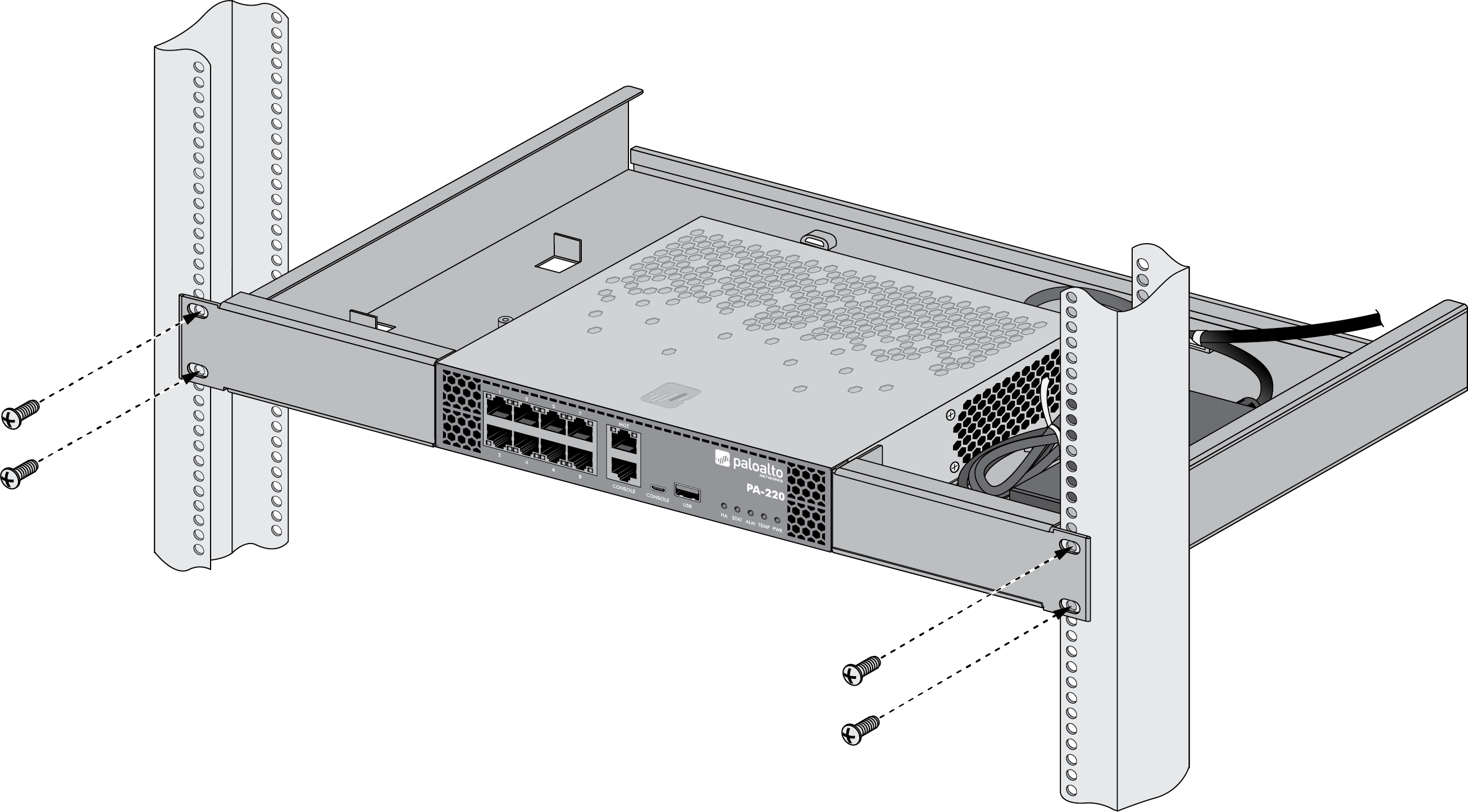

Montieren Sie die Firewall auf dem 19“ Rackrahmen und befestigen Sie sie mit 4 Schrauben #10-32 x ¾“ oder #12-24 x ½“.

Schritt 5

Stecken Sie das/die Wechselstromversorgungskabel in eine Stromquelle.
