Montieren einer Palo Alto Networks PA-220 Firewall mit dem PAN-PA-220-RACKTRAY

Schritt 1

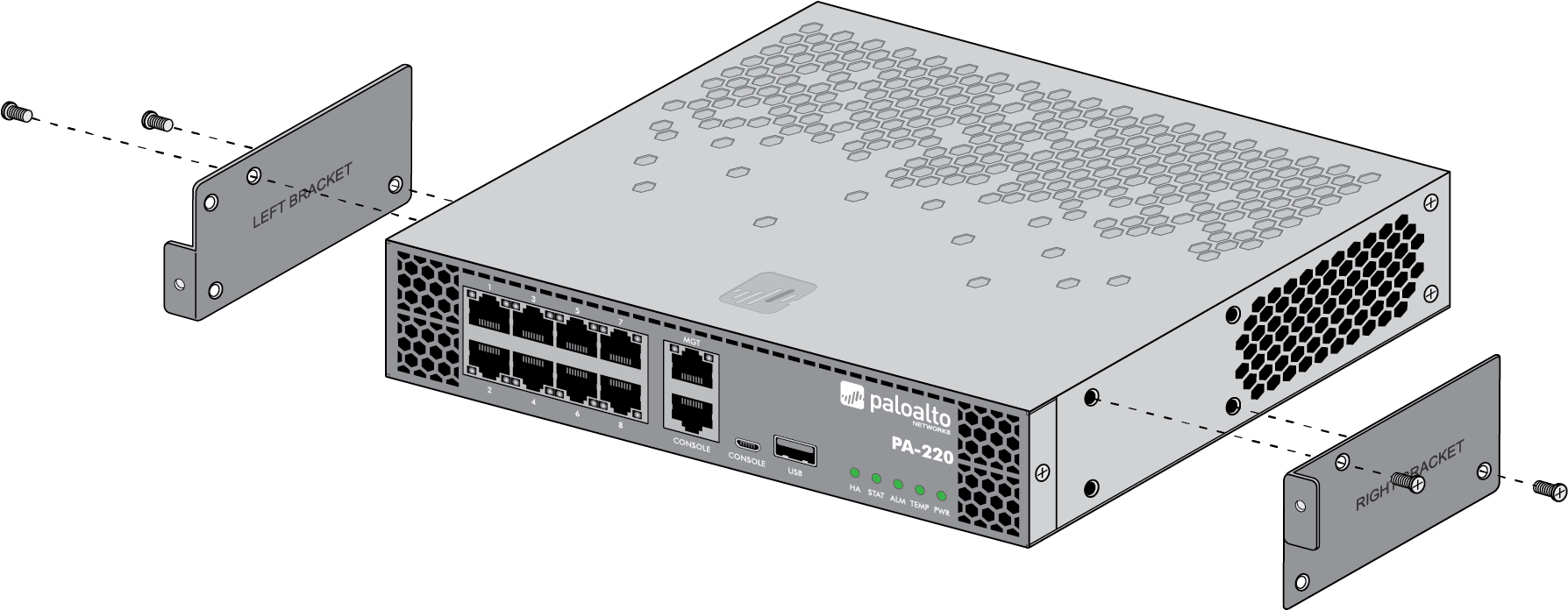

Befestigen Sie auf jeder Seite des Brandschotts eine Racktray-Halterung mit 2 Schrauben (4-40 x ¼“) pro Halterung. Die Halterungen sind wie in der Abbildung gezeigt mit link und rechts beschriftet.

Schritt 2

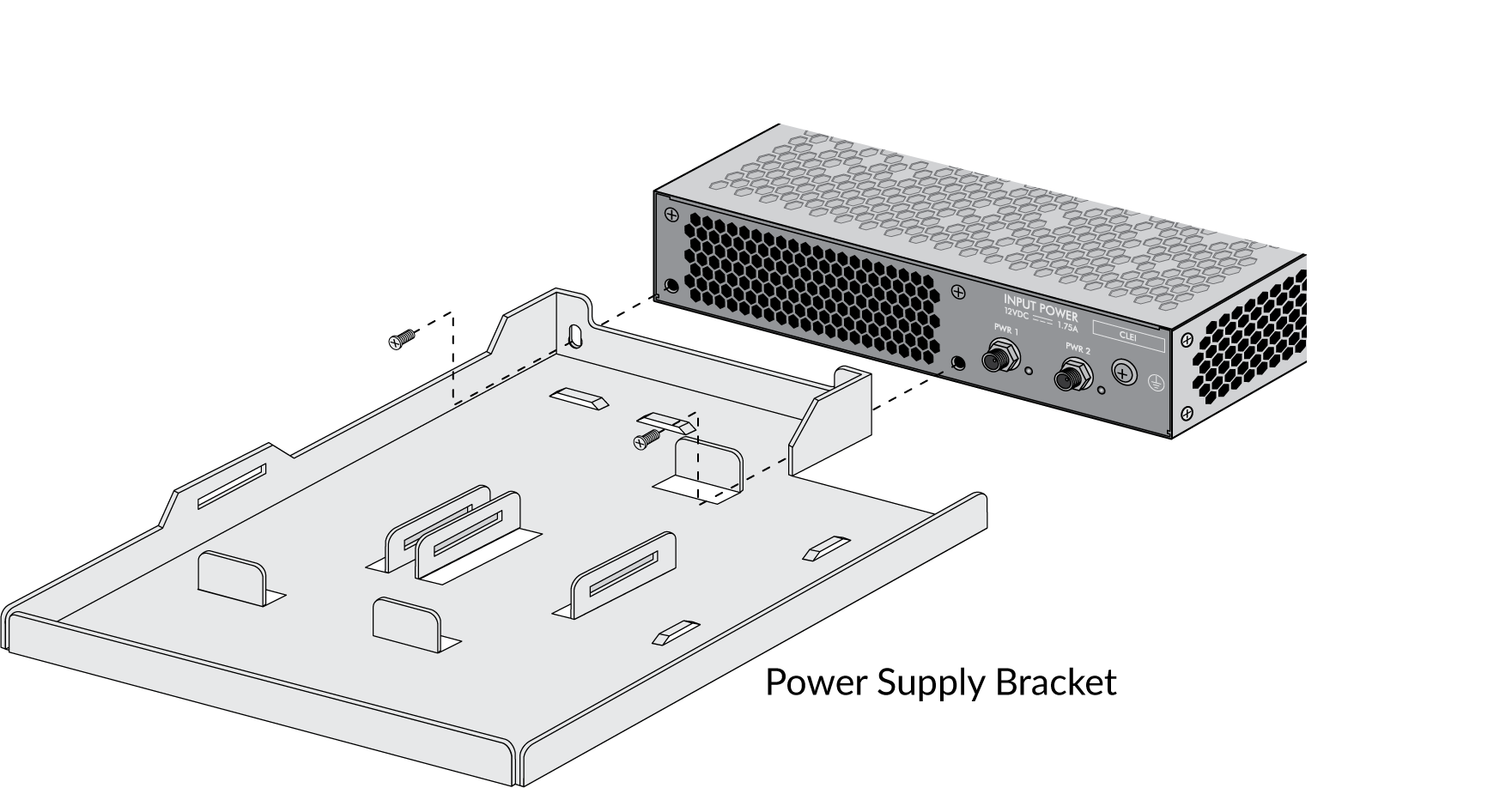

Befestigen Sie die Halterung des Netzteils mit 2 Schrauben (4-40 x ¼“) an der Rückseite des Brandschotts.

Schritt 3

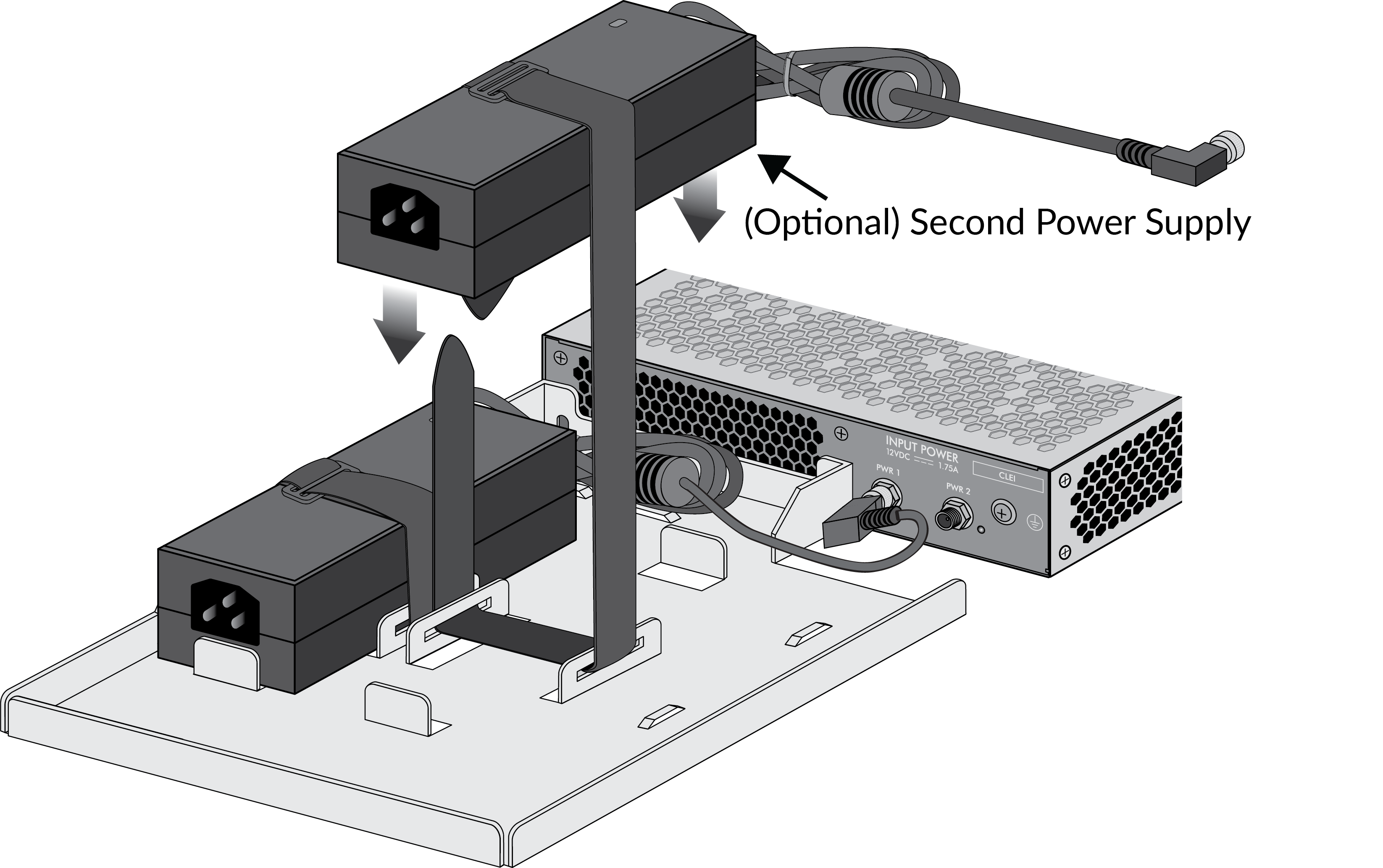

Installieren Sie den Netzadapter PA-220 in der Netzadapterhalterung und sichern Sie ihn mit dem Klettband.

Schritt 4

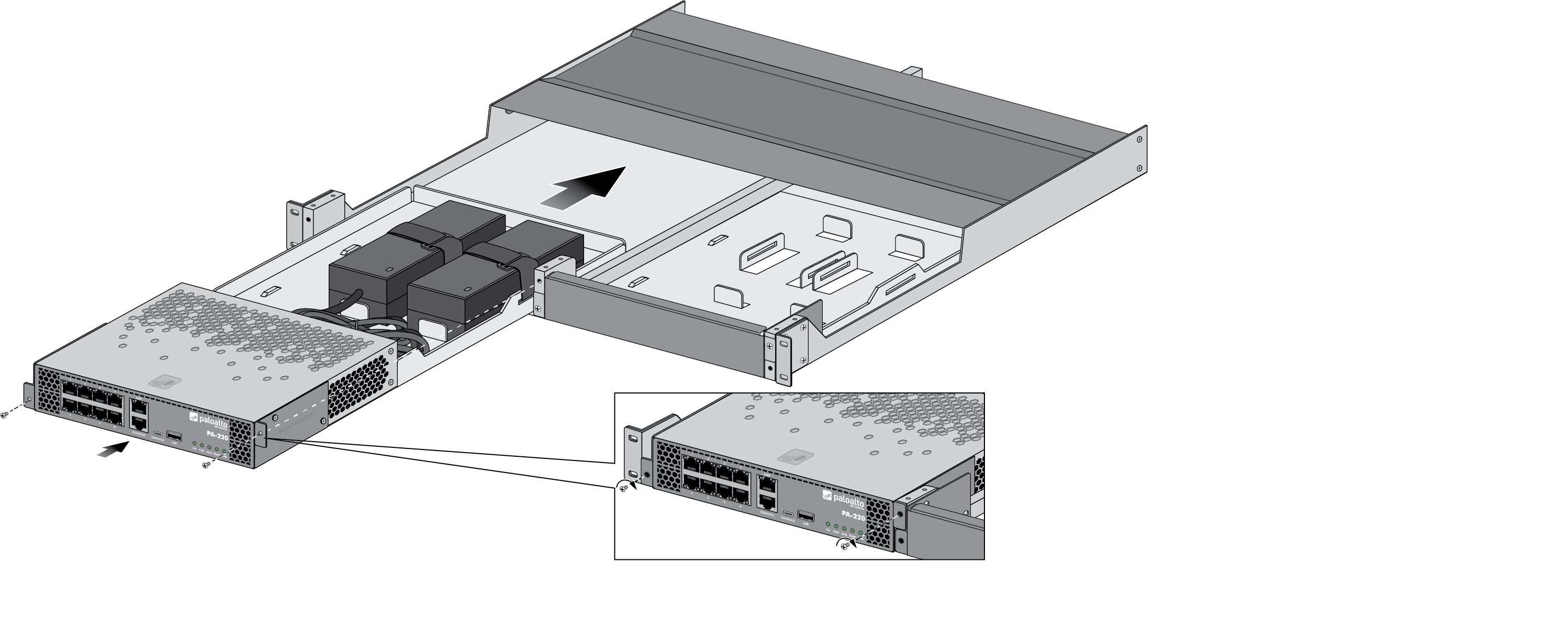

Schieben Sie den Brandschott (mit Netzadapterhalterung) in den Rack-Einschub und befestigen Sie die Rack-Einschubhalterungen mit je einer Schraube (4-40 x ¼“) am Rack-Einschub.

Schritt 4.1

Bauen Sie eine zweite PA-220 Firewall in die rechte Seite des Racktrays ein:
Entfernen Sie zunächst das vorinstallierte Racktray-Montagematerial und legen Sie dieses Material zur Seite, wenn Sie die zweite Firewall installieren.

Schritt 4.1.1

Entfernen Sie eine 4-40 x ¼”-Schraube (auf jeder Seite der vorderen Abdeckung) von jeder Racktray-Halterung, um die Racktray-Installationshardware vom Racktray zu lösen.

Schritt 4.1.2

Schieben Sie die leere Baugruppe für die Racktray-Installationshardware aus dem Gerätetrackträger heraus.

Schritt 4.1.3

Entfernen Sie die beiden Schrauben, mit denen die Frontabdeckung an der Netzadapterhalterung befestigt ist.

Schritt 4.1.4

Entfernen Sie die beiden Schrauben von jeder Firewall-Rackfachhalterung und nehmen Sie die Halterungen von der Frontabdeckung ab. Bewahren Sie die Frontabdeckung zur späteren Verwendung auf.

Schritt 4.1.5

Montieren sie die Racktray-Hardware für die zweite Firewall (Schritt 1 – Schritt 4) und bauen Sie sie dann in die rechte Seite des Racktrays ein.

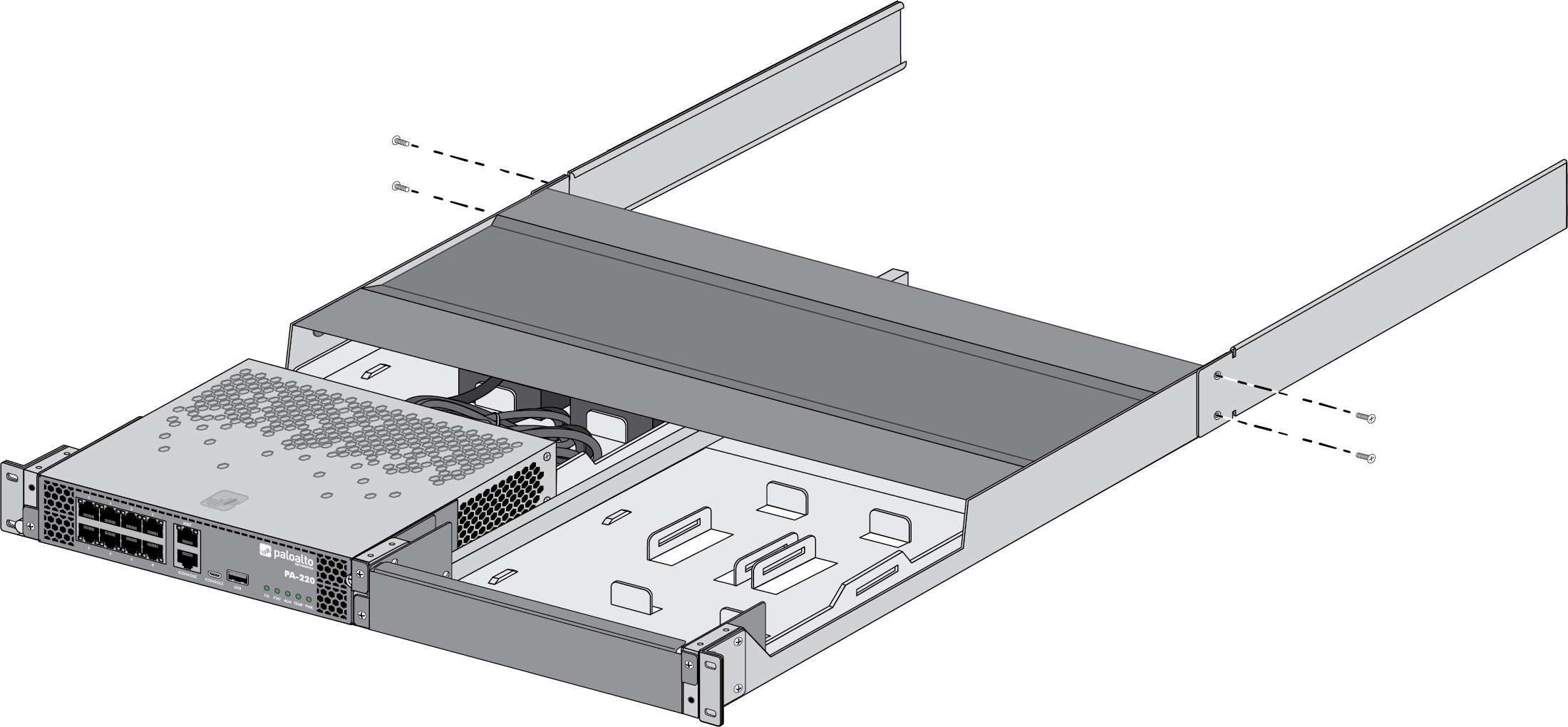

Installieren Sie den Vier-Säulen-Racksatz (PAN-PA-1RU-RACK4), um die Rückseite des Rackfachs zusätzlich abzustützen. Befestigen Sie zunächst eine Rack-Montageschiene an jeder Seite der Brandwand mit zwei #6-32 x 5/16“-Schrauben für jede Schiene (Sie schließen die Installation ab, nachdem Sie den Rack-Träger wie im nächsten Schritt beschrieben im Rack installiert haben).

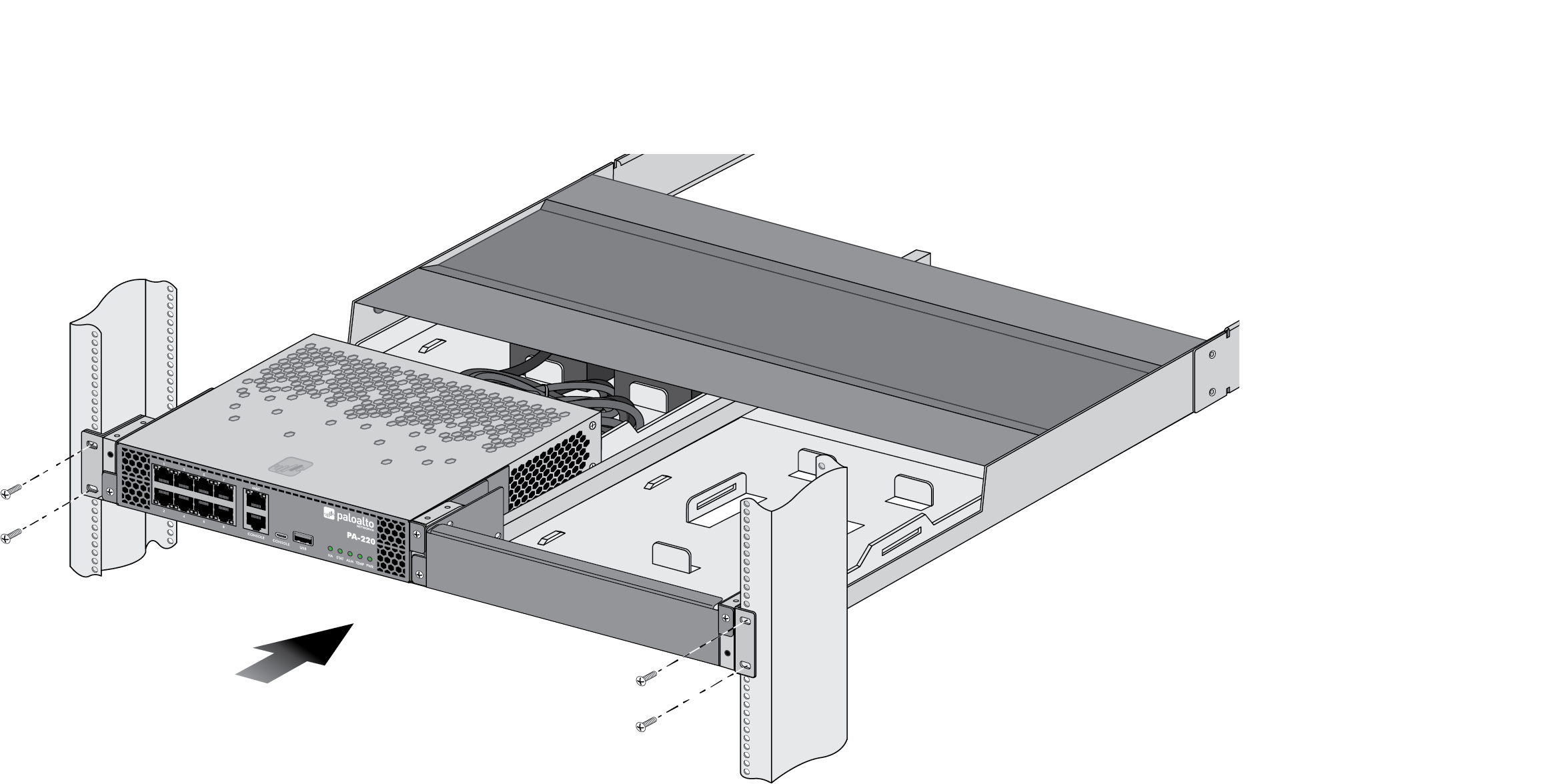

Halten Sie das montierte PA-220 Firewall-Rack-Tablett mit Hilfe einer weiteren Person im Geräterack fest und befestigen Sie die Halterungen des Rack-Tabletts mit einem Kreuzschlitzschraubendreher Nr.2 an den vorderen Rack-Pfosten. Verwenden Sie die passenden Schrauben (#10-32 x 3/4“ oder #12-24 x ¾“) für Ihr Rack. Verwenden Sie Käfigmuttern zur Sicherung der Schrauben, wenn das Rack quadratische Löcher hat.

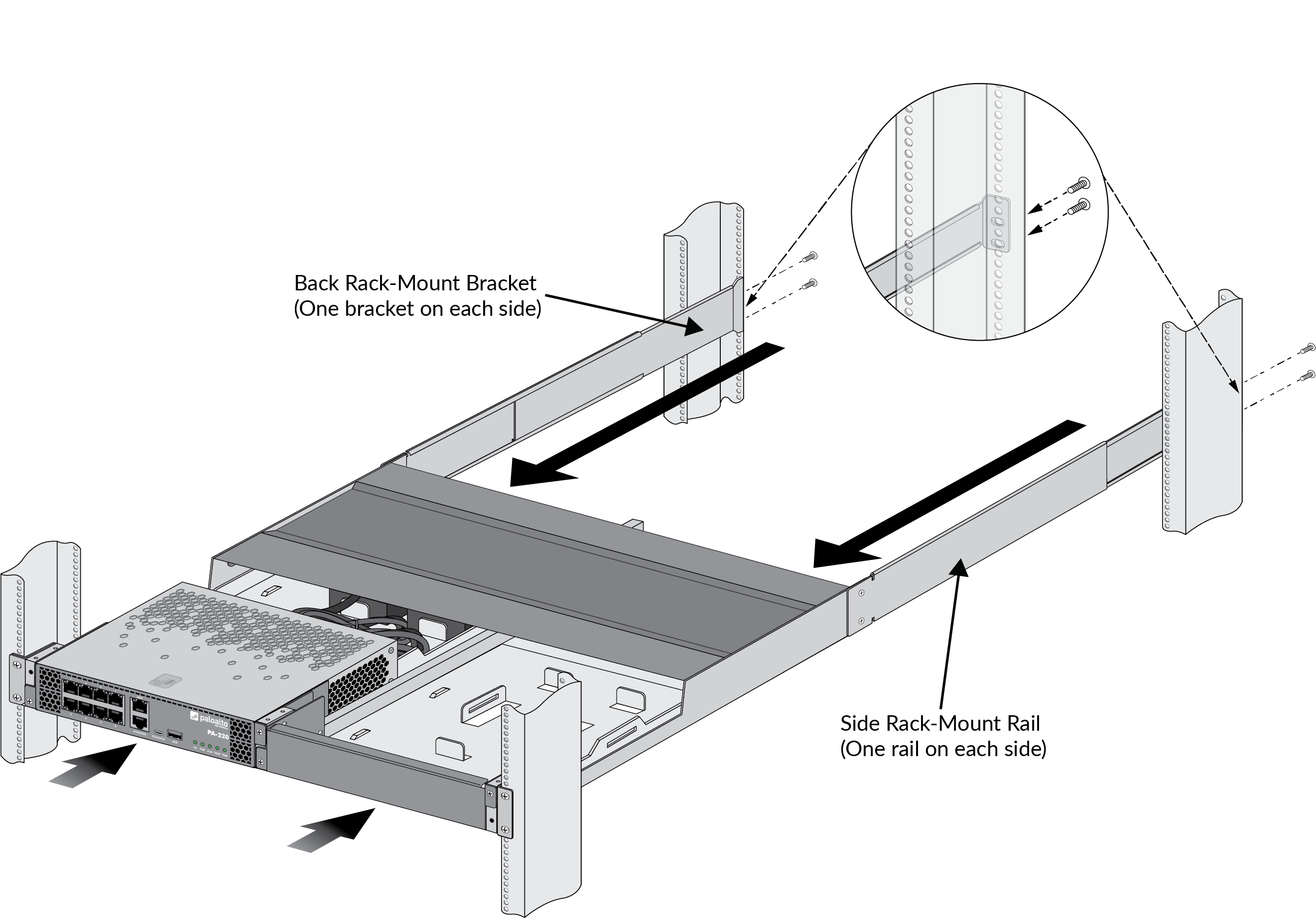

Schieben Sie je eine hintere Rack-Montagehalterung in die beiden zuvor installierten Rack-Montageschienen und befestigen Sie die Halterungen mit den für Ihr Rack geeigneten Schrauben an den hinteren Rack-Pfosten. (#10-32 x ¾” oder #12-24 x ½”) – Verwenden Sie Käfigmuttern zum Sichern der Schrauben, wenn das Rack quadratische Löcher hat.
