Wie Sie Ihre Palo Alto Networks-Firewall der Serie PA-5200 einrichten
Stellen Sie zunächst sicher, dass eine passende Stromquelle vorhanden ist. Verwenden Sie einen Kreuzschlitzschraubendreher zur Befestigung der Rack-Mount-Halterung an der Firewall und einen Schraubendreher zur Befestigung der Rack-Mount-Halterung an den Geräteträgern.
Alle Teile der PA-5200 Firewall
Die Firewall der Serie PA-5200 wird mit zwei Rack-Montagewinkeln für die Installation in einem 19-Zoll-Rack mit zwei oder vier Säulen geliefert. Wenn Sie die Firewall in ein Rack mit vier Säulen einbauen, können Sie einen optionalen Satz mit vier Säulen erwerben, um die Firewall an den hinteren Rack-Säulen zu befestigen und so zusätzlichen Halt zu bieten.

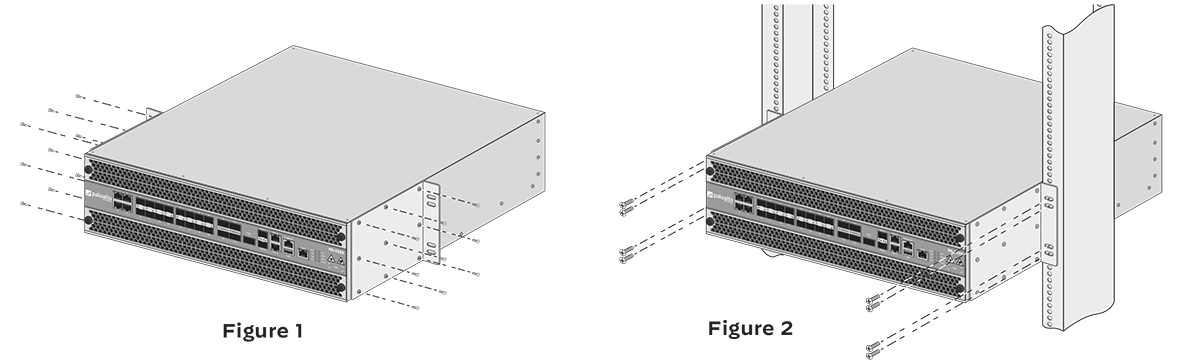

So installieren Sie die Firewall in einem Zwei-Säulen-Rack
1. Befestigen Sie die Rack-Montagehalterung an jeder Seite der Firewall mit neun Schrauben pro Halterung. Bei einem Zwei-Säulen-Rack empfehlen wir, die Halterungen in der mittleren Position zu montieren. Bei einem Vier-Säulen-Rack oder -Schrank sollten Sie die Halterungen in der vorderen Position montieren.
2. Halten Sie die Firewall mit Hilfe von zwei weiteren Personen im Rack fest und befestigen Sie die Rack-Montagehalterungen mit vier Schrauben pro Halterung am Rack. Verwenden Sie die für Ihr Rack geeigneten Schrauben (10-32 x ¾ Zoll oder 12-24 x ½ Zoll). Nutzen Sie Käfigmuttern (nicht im Lieferumfang enthalten), um die Schrauben zu sichern, wenn das Rack quadratische Vorbohrungen aufweist.
(Optional) So installieren Sie das Vier-Säulen-Rack-Kit
1 Befestigen Sie eine Rack-Montagehalterung an jeder Seite der Firewall mit neun Schrauben für jede Halterung.
2. Bringen Sie eine seitliche Rack-Montageschiene an jeder Seite der Firewall mit vier Schrauben pro Halterung an.
3. Halten Sie mit Hilfe von zwei weiteren Personen die Firewall im Rack und befestigen Sie die Rack-Montagehalterungen mit vier Schrauben pro Halterung am Rack. Verwenden Sie die für Ihr Rack geeigneten Schrauben (10-32 x ¾ Zoll oder 12-24 x ½ Zoll). Nutzen Sie zudem Käfigmuttern (nicht im Lieferumfang enthalten), um die Schrauben zu sichern, wenn das Rack viereckige Vorbohrungen aufweist.
4. Schieben Sie je eine hintere Rack-Montagehalterung in die beiden zuvor installierten seitlichen Rack-Montageschienen und befestigen Sie die hinteren Halterungen mit vier Schrauben pro Halterung (10-32 x ¾ Zoll oder 12-24 x ½ Zoll) an den hinteren Rack-Pfosten.

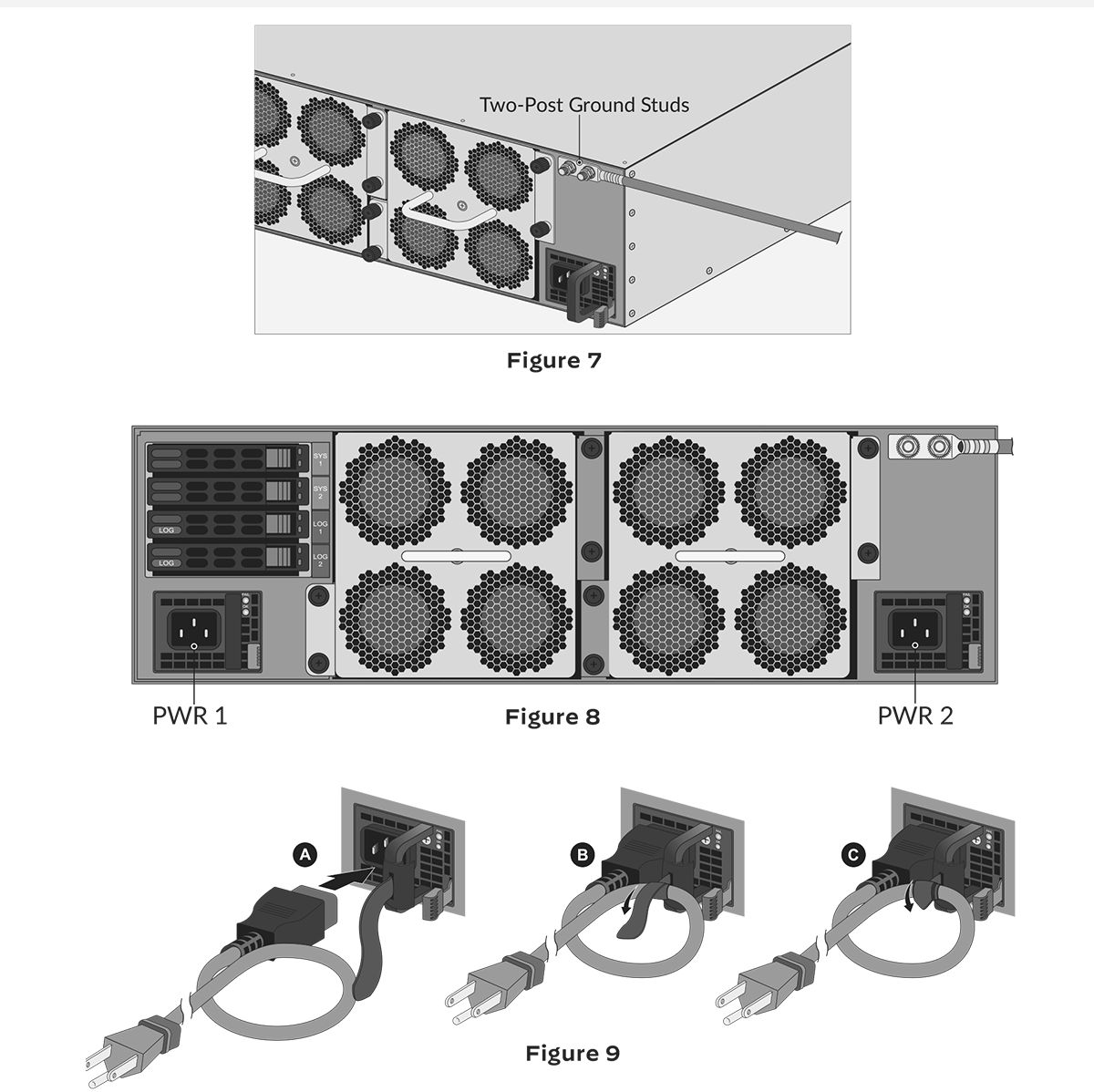

Einschalten der Firewall
Die Firewall der Serie PA-5200 wird mit zwei AC- oder DC-Netzteilen geliefert, um eine redundante Stromversorgung zu gewährleisten. In diesem Abschnitt wird beschrieben, wie Sie die Wechselstromversorgung anschließen.
1. Entfernen Sie die Muttern, die Sternscheiben und die Erdungslasche von den beiden Erdungsbolzen, und schließen Sie ein 6-AWG-Erdungskabel (nicht im Lieferumfang enthalten) an die Erdungslasche an. Bringen Sie die Erdungslasche wieder an und befestigen Sie diese mit den Sternscheiben und Muttern an den Bolzen.
2. Schließen Sie eines der Wechselstromkabel am Netzeingang 1 auf der Rückseite der Firewall an und befestigen Sie das Kabel mit dem Klettband an der Stromversorgung.
3. Schließen Sie das andere Ende des Netzkabels an eine Stromquelle an. Nach dem Anschluss an das Stromnetz leuchtet die LED-Lampe am Netzteil grün und die entsprechende LED (PWR1 oder PWR2) an der Vorderseite der Firewall leuchtet ebenso grün.
4. Schließen Sie ein zweites Netzkabel an den Netzeingang 2 an, befestigen Sie es mit dem Klettband und schließen Sie das andere Ende des Kabels an eine Stromquelle an.

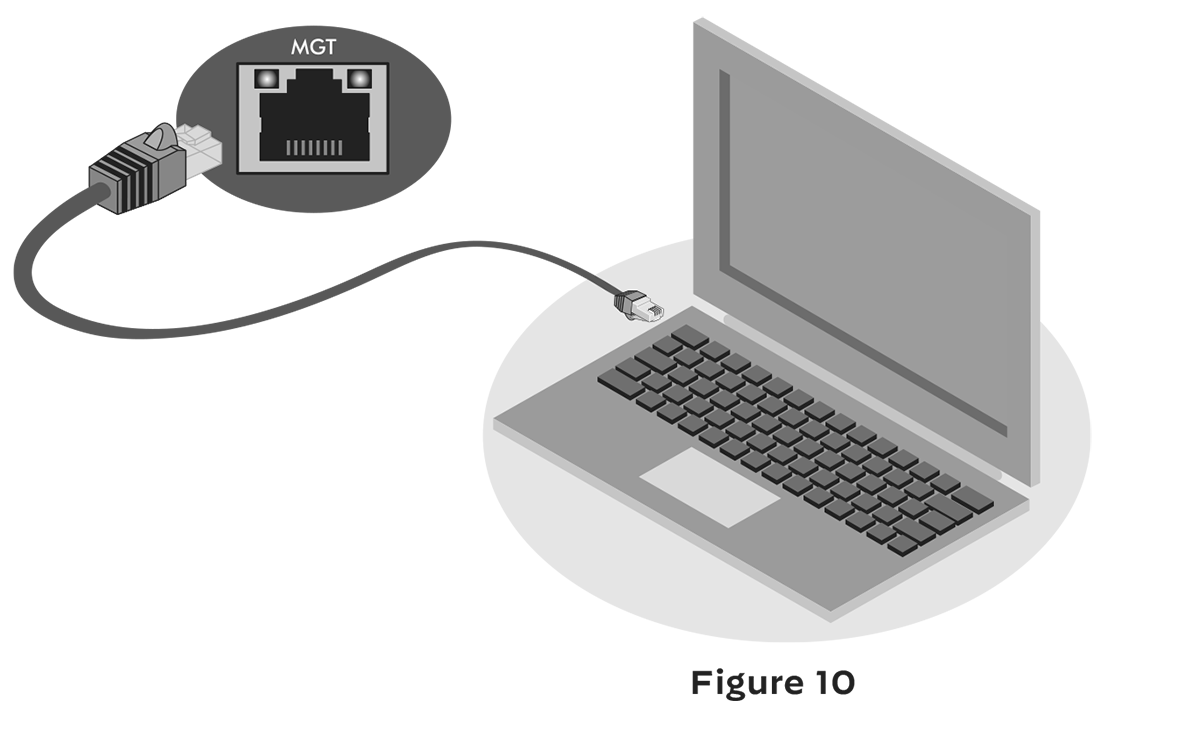

Anschließen an die Verwaltungsschnittstelle
1. Verbinden Sie das Standard-RJ-45-Ethernetkabel vom RJ-45-Anschluss Ihres Computers mit dem MGT-Anschluss an der Firewall.
2. Ändern Sie die IP-Adresse Ihres Computers in eine Adresse des Netzwerks 192.168.1.0/24, z. B. 192.168.1.2.
3. Rufen Sie in einem Webbrowser die Seite https://192.168.1.1 auf.
4. Wenn Sie dazu aufgefordert werden, melden Sie sich mit dem Standardbenutzernamen und dem Standardpasswort (admin/admin) an der Webschnittstelle an.
Wenn Sie keine Verbindung zur Webschnittstelle für die Verwaltung herstellen können, können Sie den Status der Firewall überprüfen, indem Sie mit dem seriellen DB-9-auf-RJ-45-Kabel (im Lieferumfang enthalten) und einer Terminal-Emulations-Software eine Verbindung zum Konsolenport herstellen. Die Konsolenverbindung bietet Zugriff auf die Boot-Meldungen der Firewall, den Wartungsmodus und die Befehlszeilenschnittstelle (Call Level Interface, CLI).
