Leiten Sie vom System generierte Authentifizierungsabfragen durch einen IPsec-Tunnel weiter

Sie können den von der Sophos Firewall generierten Datenverkehr durch einen richtlinienbasierten oder routenbasierten VPN-Tunnel leiten.

So können Sie beispielsweise die Authentifizierungsanfragen der Firewall einer Zweigstelle über einen IPsec-Tunnel an den in der Zentrale eingesetzten AD-Server weiterleiten.

Überblick

Ein IPsec-VPN-Tunnel verbindet die Firewalls der Zentrale und der Zweigstellen.

Der vom System generierte Datenverkehr verwendet ein Gateway, das auf Netzwerk > WAN-Link-Manager standardmäßig. Sie können sicherstellen, dass dieser Datenverkehr einen IPsec-Tunnel verwendet. Dieses Beispiel zeigt, wie Sie richtlinien- und routenbasierte Tunnel für den Datenverkehr verwenden.

Gehen Sie für richtlinienbasierte IPsec-Tunnel auf der Firewall der Zweigstelle wie folgt vor:

  • Fügen Sie eine IPsec-Route für systemgenerierten Datenverkehr zum AD-Server hinzu.
  • Übersetzen (Source-NAT) Sie die Gateway-Adressen der Zweigstelle in eine LAN- oder WAN-Schnittstelle für Authentifizierungsabfragen an die Adresse des AD-Servers. In diesem Beispiel verwenden wir eine LAN-Schnittstelle.
  • Überprüfen Sie die lokalen und Remote-Subnetze in Ihrer richtlinienbasierten IPsec-Konfiguration auf die LAN- oder WAN-Schnittstelle, die Sie bei der Übersetzung verwendet haben.

Gehen Sie für routenbasierte IPsec-Tunnel wie folgt vor:

  • Übersetzen Sie (Source-NAT) die Gateway-Adressen der Zweigstelle in die XFRM-Schnittstelle für Authentifizierungsabfragen an die Adresse des AD-Servers. Führen Sie dies in der Firewall der Zweigstelle durch.
  • Konfigurieren Sie eine SD-WAN-Route, um Authentifizierungsabfragen an die XFRM-Schnittstelle zu senden. Führen Sie dies auf den Firewalls der Zweigstelle und der Zentrale durch.
  • Konfigurieren Sie eingehende und ausgehende Firewall-Regeln für die Firewall der Hauptniederlassung.

Die Konfigurationsdetails sind Beispiele, die auf dem folgenden Netzwerkdiagramm basieren:

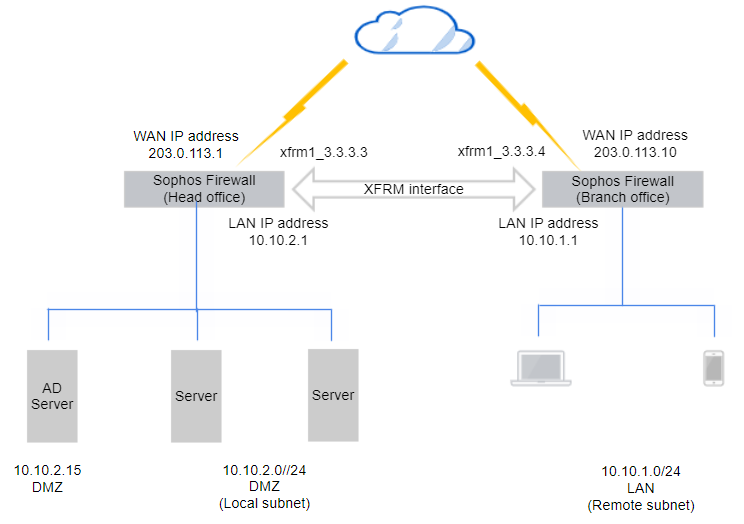

IPsec route for AD server network diagram.

Voraussetzung: Konfigurieren eines IPsec-VPN-Tunnels

Sie müssen auf beiden Firewalls über eine der folgenden VPN-Konfigurationen verfügen:

Sie müssen die folgenden IP-Hosts auf beiden Firewalls konfigurieren:

  • AD-Server (Beispiel: 10.10.1.15)
  • LAN-Schnittstelle der Zweigstelle (Beispiel: 10.10.1.1)
  • XFRM-Schnittstellenadressen (Beispiel: 3.3.3.3 Und 3.3.3.4)

Sie müssen eine IPsec-Route hinzufügen und die Gateway-Adressen in der Firewall der Zweigstelle übersetzen.

Zweigstelle: Hinzufügen einer IPsec-Route

Gehen Sie wie folgt vor:

  1. Melden Sie sich bei der CLI der Firewall der Zweigstelle an.
  2. Eingeben 4 für Gerätekonsole und drücken Sie die Eingabetaste.

  3. Um eine IPsec-Route hinzuzufügen, die vom System generierten Datenverkehr über eine IPsec-Verbindung an den AD-Server sendet, geben Sie den folgenden Befehl ein:

    system ipsec_route add host <IP address of host> tunnelname <tunnel>

    Beispiel

    System ipsec_route Host hinzufügen 10.10.2.15 Tunnelname Zweigstelle_zur_Zentrale

Übersetzen Sie die Adressen von Gateways, die vom systemgenerierten Datenverkehr genutzt werden

Gehen Sie wie folgt vor:

  1. Übersetzen Sie die Gateway-Adressen der Firewall der Zweigstelle in eine LAN-Schnittstellenadresse für Authentifizierungsabfragen an den AD-Server in der Zentrale.

    Geben Sie den folgenden Befehl ein:

    set advanced-firewall sys-traffic-nat add destination <Destination or network IP address> snatip <NATed IP>

    Beispiel

    Erweiterte Firewall festlegen, Sys-Traffic-Nat, Ziel hinzufügen 10.10.2.15 Schnappschuss 10.10.1.1

  2. Stellen Sie sicher, dass Sie die übersetzte LAN-Schnittstelle als lokales und Remote-Subnetz in den entsprechenden IPsec-Konfigurationen der Zweigstelle und der Zentrale ausgewählt haben.

Sie können einen routenbasierten Tunnel mit beliebigen Subnetzen verwenden.

Zweigstelle: SD-WAN-Route hinzufügen

  1. Gehe zu Routenplanung > SD-WAN-Routen und klicken Sie auf Hinzufügen.
  2. Geben Sie einen Name.
  3. Satz Quellnetzwerke Zu Beliebig.
  4. Satz Zielnetzwerke zum IP-Host für den AD-Server. So konfigurieren Sie den IP-Host:
    1. Klicken Neues Element hinzufügen und klar Beliebig.
    2. Klicken Hinzufügen und geben Sie eine Name.
    3. Für IP-Adresse, eingeben 10.10.2.15
    4. Klicken Speichern.

  5. Für Leistungen, erstellen Sie ein Objekt für TCP-Port 636 (den Standardport für sichere AD- und LDAP-Authentifizierung).

    Gehen Sie wie folgt vor:

    1. Klicken Neues Element hinzufügen und klar Beliebig.
    2. Klicken Hinzufügen und klicken Sie auf Leistungen.
    3. Geben Sie einen Name.
    4. Für Zielhafen, eingeben 636.

    5. Klicken Speichern.

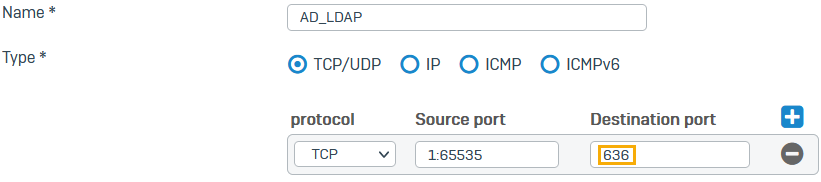

      SD-WAN port in branch office.

  6. Unter Einstellungen für die Linkauswahl, wählen Primäre und Backup-Gateways.

  7. Klicken Sie auf die Dropdown-Liste für Primäres Gateway und klicken Sie auf Hinzufügen.

  8. Gehen Sie wie folgt vor:

    1. Geben Sie einen Namen ein.
    2. Für Gateway-IP, geben Sie die XFRM-IP-Adresse der Zentrale ein (3.3.3.3).

    3. Für Schnittstelle, wählen Sie die XFRM-Schnittstelle aus, die Sie auf dieser Firewall konfiguriert haben (Beispiel: xfrm1_3.3.3.4).

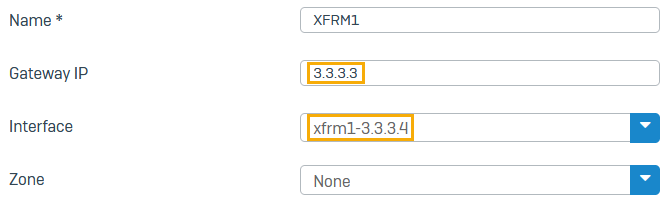

      SD-WAN XFRM gateway in branch office.

    4. Falls Sie es wollen Gesundheitscheck auf, für Überwachungsbedingung, geben Sie die IP-Adresse des AD-Servers ein (10.10.2.15).

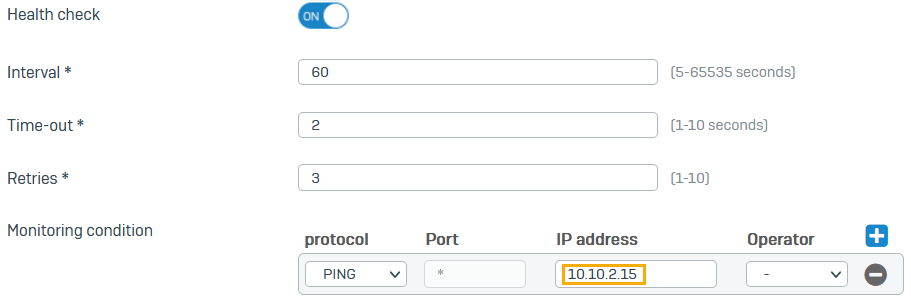

      SD-WAN healthcheck settings in branch office.

  9. Wählen Weiterleiten nur über angegebene Gateways.

    Die Firewall blockiert dann den Datenverkehr, wenn der Tunnel nicht verfügbar ist.

  10. Klicken Speichern.

Zweigstelle: Ping über VPN einschalten

  1. Gehe zu Verwaltung > Gerätezugriff.
  2. Unter Ping/Ping6aktivieren Sie das Kontrollkästchen für VPN.
  3. Klicken Anwenden.

Zweigstelle: Übersetzen Sie das standardmäßig verwendete Gateway

Übersetzen Sie (Source-NAT) die Gateway-Adressen der Firewall der Zweigstelle in die XFRM-Schnittstellenadresse für systemgenerierten Datenverkehr zum AD-Server der Hauptniederlassung.

Geben Sie den folgenden Befehl ein:

set advanced-firewall sys-traffic-nat add destination <Destination or network IP address> snatip <NATed IP>

Beispiel

Erweiterte Firewall festlegen, Sys-Traffic-Nat, Ziel hinzufügen 10.10.2.15 Schnappschuss 10.10.1.1

Hauptsitz: SD-WAN-Route hinzufügen

  1. Gehe zu Routenplanung > SD-WAN-Routen und klicken Sie auf Hinzufügen.
  2. Geben Sie einen Name.
  3. Satz Quellnetzwerke zum IP-Host für den AD-Server (10.10.2.15).
  4. Satz Zielnetzwerke zum IP-Host für die LAN-Schnittstelle, auf die Sie in der Firewall der Zweigstelle übersetzt haben (10.10.1.1).

  5. Für Leistungen, erstellen Sie ein Objekt für TCP-Port 636 (den Standardport für sichere AD- und LDAP-Authentifizierung).

    Gehen Sie wie folgt vor:

    1. Klicken Neues Element hinzufügen und klar Beliebig.
    2. Klicken Hinzufügen und klicken Sie auf Leistungen.
    3. Geben Sie einen Name.
    4. Für Zielhafen, eingeben 636.
    5. Klicken Speichern.

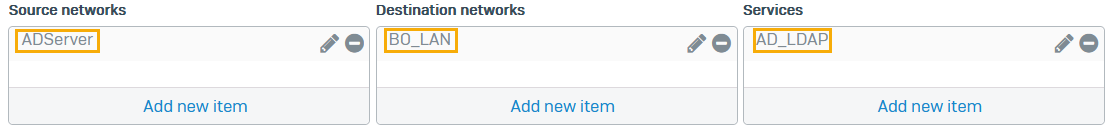

    SD-WAN settings in head office.

  6. Unter Einstellungen für die Linkauswahl, wählen Primäre und Backup-Gateways.

  7. Klicken Sie auf die Dropdown-Liste für Primäres Gateway und klicken Sie auf Hinzufügen.

  8. Gehen Sie wie folgt vor:

    1. Geben Sie einen Namen ein.
    2. Für Gateway-IP, geben Sie die XFRM-IP-Adresse der Zweigstelle ein (3.3.3.4).

    3. Für Schnittstelle, wählen Sie die XFRM-Schnittstelle aus, die Sie auf dieser Firewall konfiguriert haben (Beispiel: xfrm1_3.3.3.3).

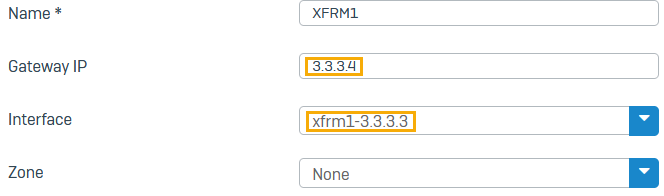

      SD-WAN XFRM gateway in head office.

    4. Falls Sie es wollen Gesundheitscheck auf, für Überwachungsbedingung, geben Sie eine IP-Adresse im LAN der Zweigstelle ein (10.10.1.10).

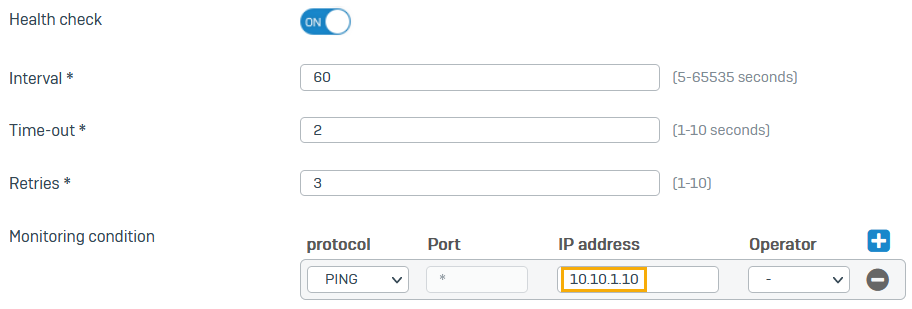

      SD-WAN healthcheck settings in head office.

  9. Wählen Weiterleiten nur über angegebene Gateways.

    Die Firewall blockiert dann den Datenverkehr, wenn der Tunnel nicht verfügbar ist.

  10. Klicken Speichern.

Zentrale: Ping über VPN einschalten

  1. Gehe zu Verwaltung > Gerätezugriff.
  2. Unter Ping/Ping6aktivieren Sie das Kontrollkästchen für VPN.
  3. Klicken Anwenden.

Hauptsitz: Firewallregel für ausgehenden Datenverkehr

Konfigurieren Sie eine Firewall-Regel, um ausgehenden Datenverkehr über die Firewall der Zentrale zuzulassen. Dadurch kann der AD-Server seine Antworten über den routenbasierten VPN-Tunnel senden.

Wählen Sie Folgendes aus:

  1. Quellzonen: DMZ
  2. Quellnetzwerke und -geräte: ADServer
  3. Zielzonen: VPN
  4. Zielnetzwerke: BO_LAN
  5. Leistungen: AD_LDAP

  6. Klicken Speichern.

    Hier ist ein Beispiel:

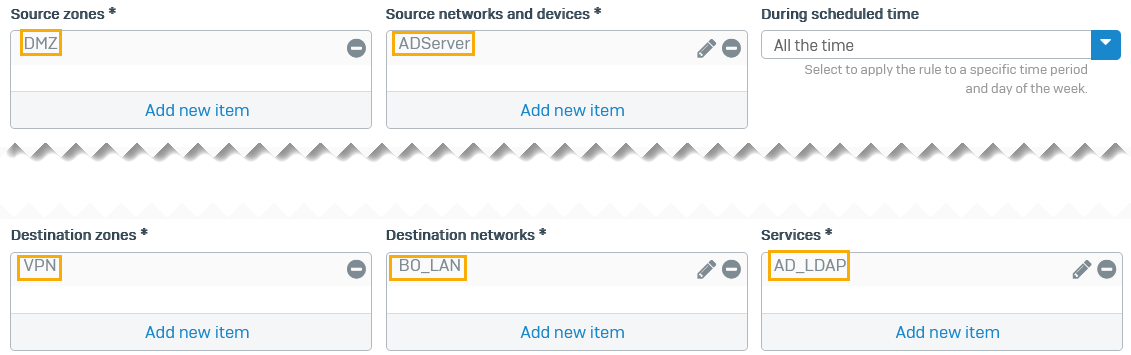

    Outbound firewall rule for AD server in head office.

Hauptsitz: Firewall-Regel für eingehenden Datenverkehr

Konfigurieren Sie eine Firewall-Regel, um eingehenden Datenverkehr über die Firewall der Zentrale zuzulassen. Über den routenbasierten VPN-Tunnel empfangene Authentifizierungsanfragen werden dann an den AD-Server gesendet.

Wählen Sie Folgendes aus:

  1. Quellzonen: VPN
  2. Quellnetzwerke und -geräte: BO_LAN
  3. Zielzonen: DMZ
  4. Zielnetzwerke: ADServer
  5. Leistungen: AD_LDAP

  6. Klicken Speichern.

    Hier ist ein Beispiel:

    Inbound firewall rule for DHCP server in head office.
