Konfigurieren Sie DHCP-Optionen für Avaya IP-Telefone

Wenn Sie Sophos Firewall als DHCP-Server konfigurieren, können Sie DHCP-Optionen hinzufügen, um DHCP-Clients Konfigurationsparameter bereitzustellen.

Einführung

DHCP-Optionen stellen DHCP-Clients Konfigurationsinformationen zur Verfügung. Die Optionen enthalten Konfigurationsparameter und andere Steuerinformationen als markierte Datenelemente im Optionsfeld einer DHCP-Nachricht. Die Datenelemente stellen die vom Hersteller des DHCP-Clients angegebenen Optionen dar.

Sie können beispielsweise die Sophos Firewall als DHCP-Server konfigurieren. Diese kann dann IP-Telefonen die IP-Adresse des SIP-Servers und weitere Informationen anbieten.

Die Sophos Firewall unterstützt alle angegebenen DHCP-Optionen (1 bis 255). Eine vollständige Liste der Optionen finden Sie unter DHCP-OptionenSophos Firewall unterstützt die folgenden Standards:

RFC 2131: DHCP-Optionen und BOOTP-Anbietererweiterungen
RFC 2132: Dynamisches Host-Konfigurationsprotokoll

In diesem Beispiel werden Avaya-Geräte als SIP-Server und IP-Telefone verwendet. Es konfiguriert die DHCP-Optionen 176 und 252 für Avaya- und TFTP-Server.

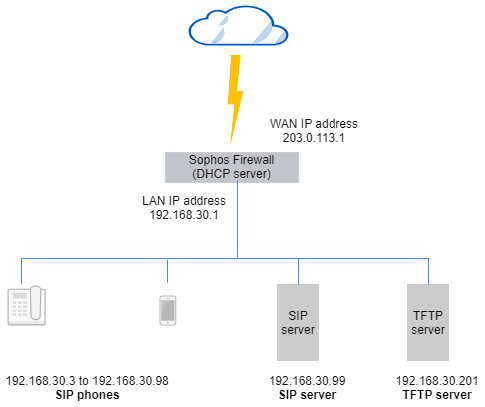

SIP-Server und Telefone

Die Netzwerkdetails lauten wie folgt:

WAN-IP-Adresse: 203.0.113.1
DHCP-Serverschnittstelle: 192.168.30.1
SIP-Server: 192.168.30.99
TFTP-Server: 192.168.30.201
SIP-Telefone: 192.168.30.3 Zu 192.168.30.98

Konfigurieren des DHCP-Servers

Konfigurieren Sie die Sophos Firewall als DHCP-Server und geben Sie die IP-Adressen an, die Sie an die DHCP-Clients (IP-Telefone) vermieten möchten.

Gehe zu Netzwerk > DHCP.
Geben Sie einen Namen ein.

In diesem Beispiel verwenden wir IPPhone_DHCP.
Geben Sie den Dynamische IP-Lease.

In diesem Beispiel leasen wir die folgenden IP-Adressen: 192.168.30.3 Zu 192.168.30.98

Weitere Informationen zur Konfiguration der Sophos Firewall als DHCP-Server finden Sie unter Sophos Firewall als DHCP-Server konfigurieren.

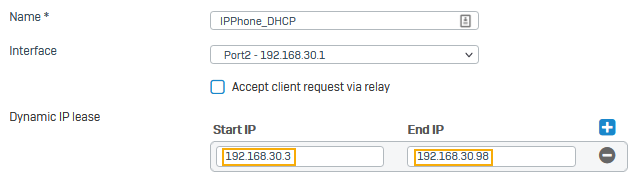

Hier ist ein Beispiel:
Klicken Speichern.

Konfigurieren von DHCP-Optionen

Dieses Beispiel definiert die DHCP-Option 176 und bindet sie an die DHCP-Serverkonfiguration. Wir binden die Option außerdem an den Avaya SIP-Server und den TFTP-Server und geben den Kommunikationsport für die Telefonregistrierung am SIP-Server an. Sie können DHCP-Optionen folgendermaßen konfigurieren:

Web-Admin-Konsole
Befehlszeilenschnittstelle (CLI)

Web-Admin-KonsoleBefehlszeilenschnittstelle (CLI)

Gehe zu Netzwerk > DHCP.
Klicken Sie auf dem IPPhone_DHCP-Server auf Bearbeiten .
Gehe zu DHCP-Optionen.

Um Objekt 176 mit der DHCP-Serverkonfiguration IPPhone_DHCP zu verknüpfen und den SIP-Registrierungsport und die Server anzugeben, geben Sie die folgenden Einstellungen ein:

Einstellung	Wert
Optionen	Brauch
Code	176
Typ	Zeichenfolge
Wert	MCIPADD=192.168.30.99,MCPORT=1719,TFTPSRVR=192.168.30.201

Die im Feld Wert Das Feld legt die folgenden Parameter fest:

Parameter	Wert	Beschreibung
MCIPADD	192.168.30.99	IP-Adresse des Avaya-Anrufservers, bei dem sich Avaya-IP-Telefone registrieren. In diesem Beispiel registriert der SIP-Server die IP-Telefone.
MCPORT	1719	Standardmäßig kommunizieren Avaya IP-Telefone mit dem Avaya-Anrufserver über Port 1719, um sich zu registrieren. Wenn Sie einen benutzerdefinierten Port angeben möchten, müssen Sie ihn auf dem Avaya-Server konfigurieren.
TFTPSRVR	192.168.30.201	TFTP-Serveradresse, mit der sich IP-Telefone verbinden, um die Firmware automatisch zu aktualisieren. Upgrades finden statt, wenn das Telefon eine Konfigurationsdatei einer neueren Version als der aktuellen Datei empfängt.

Klicken um eine weitere DHCP-Option hinzuzufügen.
Um die DHCP-Option 252 hinzuzufügen, geben Sie die folgenden Einstellungen ein:

Einstellung Wert

Optionen Brauch

Code 252

Typ Zeichenfolge

Wert ConfigHttpSrvr=192.168.30.102
Klicken Speichern

Melden Sie sich bei der Befehlszeilenkonsole an und geben Sie ein 4 für Gerätekonsole.
Um die Liste der DHCP-Optionen anzuzeigen, geben Sie den folgenden Befehl ein:
```
system dhcp dhcp-options list
```
Notiz

Die Firewall zeigt nur die Optionen 1 bis 76 an, unterstützt aber alle 255 Optionsobjekte.
Um die DHCP-Option 176 für IP-Telefonie hinzuzufügen, geben Sie den folgenden Befehl ein:
```
system dhcp dhcp-options add optioncode 176 optionname iptelephone optiontype string
```

So binden Sie Objekt 176 an die DHCP-Serverkonfiguration IPPhone_DHCP und geben Sie den SIP-Registrierungsport und die Server an. Geben Sie den folgenden Befehl ein:

system dhcp dhcp-options binding add dhcpname IPPhone_DHCP optionname IPTelephone(176) value âMCIPADD=192.168.30.99,MCPORT=1719,TFTPSRVR=192.168.30.201â

Parameter	Wert	Beschreibung
MCIPADD	192.168.30.99	IP-Adresse des Avaya-Anrufservers, bei dem sich Avaya-IP-Telefone registrieren. In diesem Beispiel registriert der SIP-Server die IP-Telefone.
MCPORT	1719	Standardmäßig kommunizieren Avaya IP-Telefone mit dem Avaya-Anrufserver über Port 1719, um sich zu registrieren. Wenn Sie einen benutzerdefinierten Port angeben möchten, müssen Sie ihn auf dem Avaya-Server konfigurieren.
TFTPSRVR	192.168.30.201	TFTP-Serveradresse, mit der sich IP-Telefone verbinden, um die Firmware automatisch zu aktualisieren. Upgrades finden statt, wenn das Telefon eine Konfigurationsdatei einer neueren Version als der aktuellen Datei empfängt.

Um die DHCP-Option 252 hinzuzufügen, geben Sie den folgenden Befehl ein:
```
system dhcp dhcp-options add optioncode 252 optionname httpserver optiontype string
```
Objekt 252 ist für den privaten Gebrauch reserviert. In diesem Beispiel gibt das Objekt die IP-Adresse des HTTP-Servers als die des SIP-Servers an.
So binden Sie Objekt 252 an die DHCP-Serverkonfiguration IPPhone_DHCP und dem HTTP-Server geben Sie den folgenden Befehl ein:
```
system dhcp dhcp-options binding add dhcpname IPPhone_DHCP optionname httpserver(252) value âConfigHttpSrvr=192.168.30.102â
```
Parameter Wert Beschreibung

ConfigHttpServer 192.168.30.102 IP-Adresse des HTTP-Servers.

Parameter	Wert	Beschreibung
ConfigHttpServer	192.168.30.102	IP-Adresse des HTTP-Servers.

Sie haben DHCP-Optionen für SIP-Verkehr konfiguriert.
