HO-Firewall als DHCP-Server und BO-Firewall als Relay-Agent

Konfigurieren Sie die Sophos-Firewall in der Zentrale als DHCP-Server und die Sophos-Firewall in der Zweigstelle als DHCP-Relay-Agent.

Einführung

Die DHCP-Serverkonfiguration auf der Firewall der Hauptniederlassung vergibt IP-Adressen an Clients in der Zweigstelle. Die DHCP-Relay-Konfiguration auf der Firewall der Zweigstelle leitet die DHCP-Kommunikation zwischen DHCP-Clients und dem Server weiter. In diesem Beispiel konfigurieren wir die DHCP-Kommunikation über eine Site-to-Site-IPsec-Verbindung.

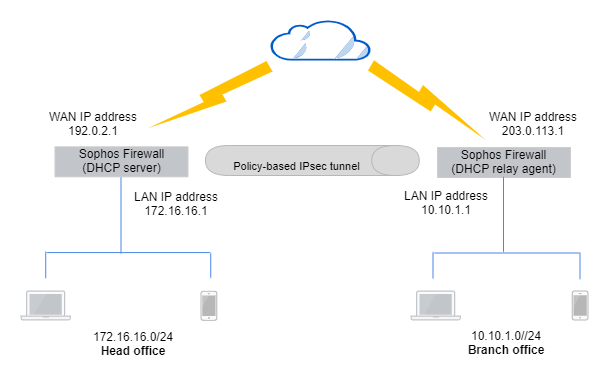

DHCP-Server und Relay-Agent: Netzwerkdiagramm

Die Netzwerkdetails lauten wie folgt:

Hauptsitz:

• WAN-IP-Adresse: 192.0.2.1
• DHCP-Serverschnittstelle: 172.16.16.1

Zweigstelle:

• WAN-IP-Adresse: 203.0.113.1
• DHCP-Relay-Agent-Schnittstelle: 10.10.1.1
• LAN-Subnetz: 10.10.1.0/24

Hauptsitz: DHCP-Servereinstellungen festlegen

Konfigurieren Sie die Sophos Firewall am Hauptsitz als DHCP-Server, um DHCP-Clients in den Zweigstellen dynamische IP-Adressen zuzuweisen.

1. Gehe zu Netzwerk > DHCP.
2. Unter Server, klicken Hinzufügen.

3. Die folgenden Einstellungen sind beispielhaft. Sie müssen die Einstellungen Ihres Netzwerks angeben:

   Einstellung	Wert
   Schnittstelle	Port3 - 172.16.16.1 Schnittstelle, über die die Sophos Firewall auf DHCP-Anfragen wartet.
   Clientanfragen über Relay entgegennehmen	Akzeptiert Weiterleitungsanfragen.
   Dynamische IP-Zuteilung	10.10.1.10 Zu 10.10.1.30
   Tor	10.10.1.1
   Verwenden Sie die DNS-Einstellungen des Geräts.	DNS-Serverdetails, die mit DHCP-Clients geteilt werden sollen.

4. Klicken Speichern.

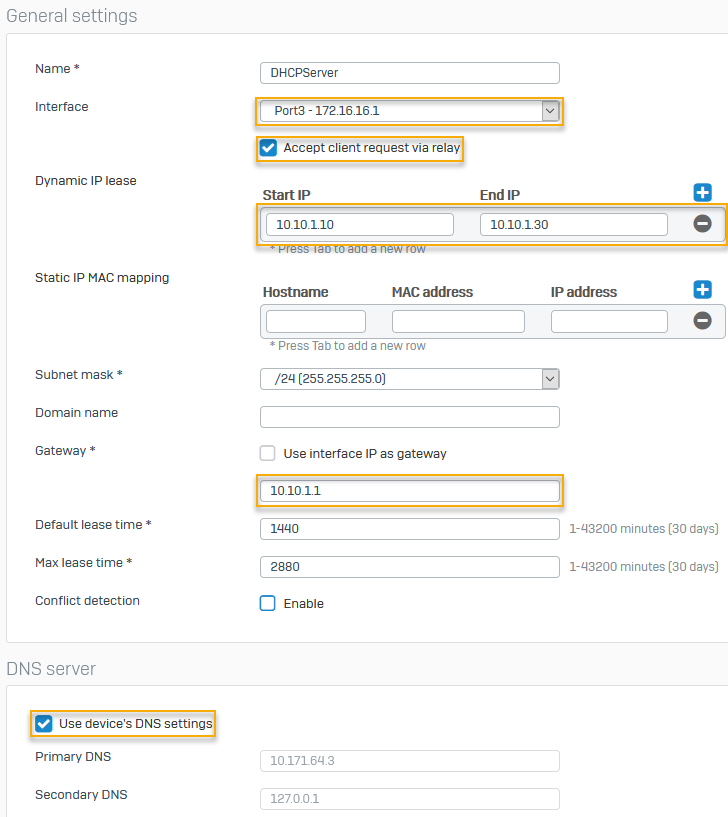

   Hier ein Beispiel:



Hauptsitz: IP-Adressen über eine IPsec-Verbindung mieten

Aktivieren Sie auf der Firewall der Hauptniederlassung die IP-Adressvergabe über IPsec.

1. Geben Sie am Hauptbüro-CLI Folgendes ein: 4 für Gerätekonsole.

2. Geben Sie Folgendes ein:

   system dhcp lease-over-IPSec enable

Hauptsitz: Konfigurieren Sie eine IPsec-Site-to-Site-Verbindung

Konfigurieren Sie auf der Firewall der Hauptniederlassung eine Site-to-Site-IPsec-Verbindung zur Zweigstelle.

1. Gehen Sie in der Web-Administrationskonsole zu Site-to-Site-VPN > IPsec > IPsec-Verbindungen und klicken Hinzufügen.

2. Die folgenden Einstellungen sind beispielhaft. Sie müssen die Einstellungen Ihres Netzwerks angeben:

   Einstellung	Wert
   Verbindungstyp	Policy-based
   Gateway-Typ	Respond only Um dem WAN-Verkehr den Zugriff auf den IPsec-Tunnel zu ermöglichen, gehen Sie zu Verwaltung > Gerätezugriff und auswählen VAN unter IPsec.
   Firewall-Regel erstellen	Deaktivieren Sie das Kontrollkästchen. Firewall-Regeln haben keinen Einfluss auf den vom System generierten Datenverkehr.
   Authentifizierungstyp	Preshared key
   Zuhörschnittstelle	Port3 - 192.0.2.1
   Gateway-Adresse	203.0.113.1
   Lokales Subnetz	172.16.16.1
   Remote-Subnetz	10.10.1.0

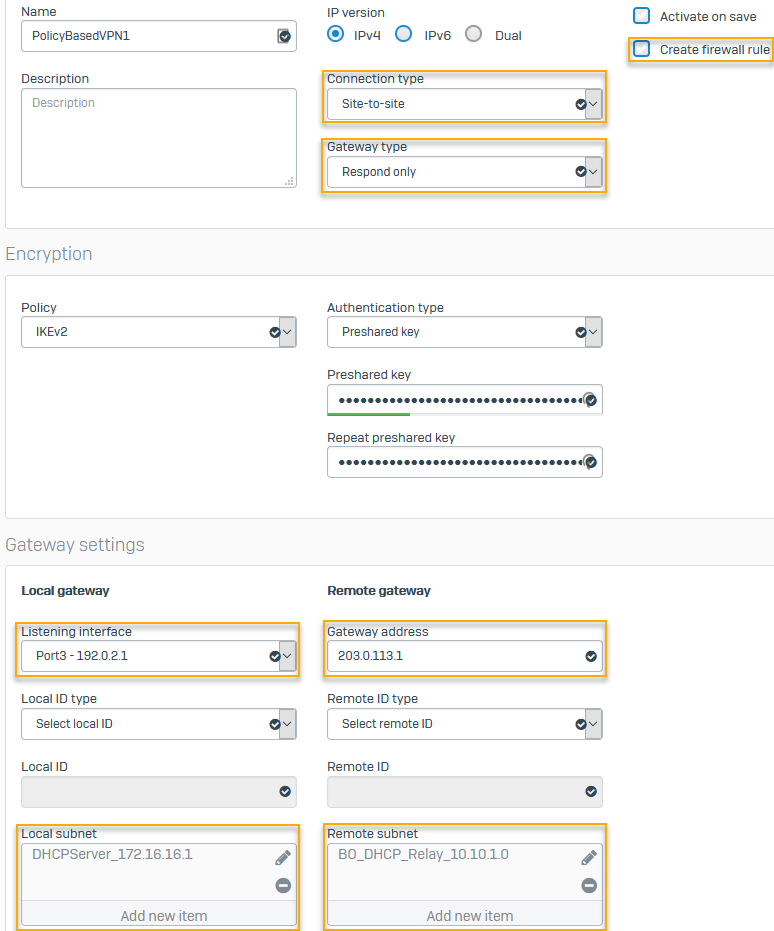

   Hier ein Beispiel:



Zweigstelle: Konfigurieren Sie einen DHCP-Relay-Agenten.

Konfigurieren Sie die Sophos-Firewall der Zweigstelle als DHCP-Relay-Agent. In diesem Beispiel leitet sie die vom DHCP-Server der Firewall der Hauptstelle zugewiesenen IP-Adressen weiter.

1. Gehe zu Netzwerk > DHCP. Unter Relais, klicken Hinzufügen.

2. Wählen Sie die Schnittstelle aus der Dropdown-Liste.

   Beispiel: Port2 - 10.10.1.1

3. Geben Sie die IP-Adresse ein für DHCP-Server-IP.

   Beispiel: 172.16.16.1

4. Wählen Weiterleitung über IPsec.

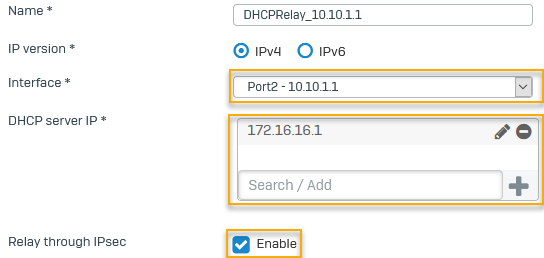

   Hier ein Beispiel:



Zweigstelle: Konfigurieren Sie eine IPsec-Verbindung

Konfigurieren Sie auf der Firewall der Zweigstelle eine Site-to-Site-IPsec-Verbindung zur Hauptniederlassung.

1. Gehen Sie in der Web-Administrationskonsole zu Site-to-Site-VPN > IPsec > IPsec-Verbindungen und klicken Hinzufügen.

2. Die folgenden Einstellungen sind beispielhaft. Sie müssen die Einstellungen Ihres Netzwerks angeben:

   Einstellung	Wert
   Verbindungstyp	Policy-based
   Gateway-Typ	Initiate the connection
   Firewall-Regel erstellen	Deaktivieren Sie das Kontrollkästchen. Firewall-Regeln haben keinen Einfluss auf den vom System generierten Datenverkehr.
   Authentifizierungstyp	Preshared key Geben Sie den Schlüssel ein, den Sie in der Firewall der Hauptniederlassung festgelegt haben.
   Zuhörschnittstelle	Port3 - 203.0.113.1
   Gateway-Adresse	192.0.2.1
   Lokales Subnetz	10.10.1.0
   Remote-Subnetz	172.16.16.1

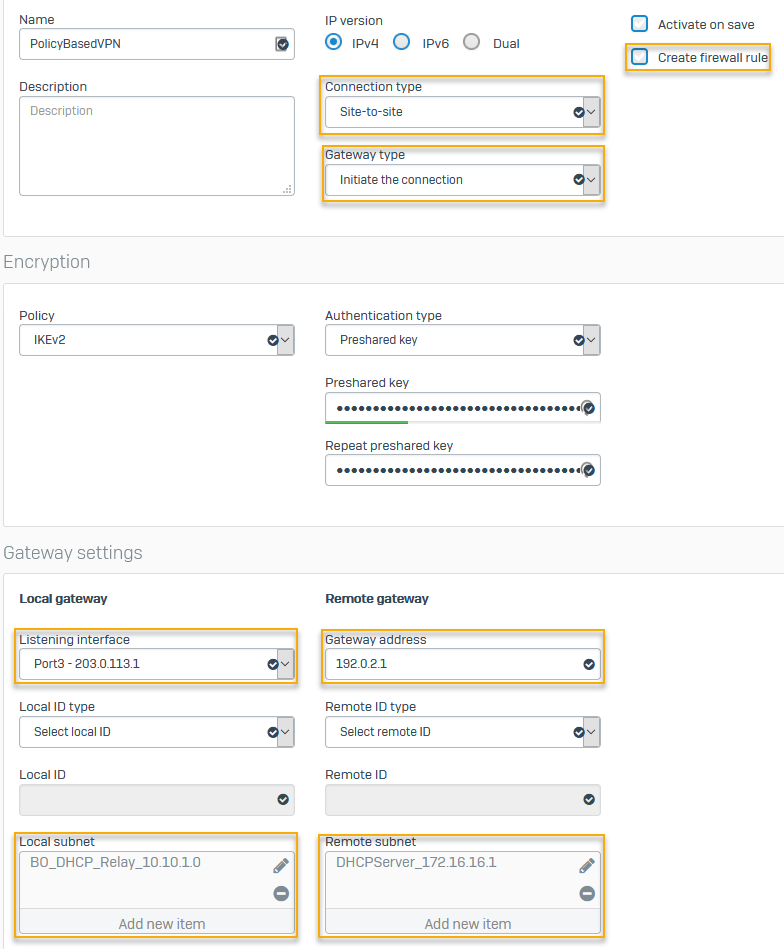

   Hier ein Beispiel:



Zweigstelle: IPsec-Route hinzufügen

Fügen Sie auf der Firewall der Zweigstelle eine IPsec-Route für den systemgenerierten Datenverkehr zum DHCP-Server in der Hauptniederlassung hinzu. Wenden Sie Source-NAT auf den systemgenerierten Datenverkehr an, um die interne Quell-IP-Adresse der Zweigstelle in die Ziel-IP-Adresse (DHCP-Server in der Hauptniederlassung) zu übersetzen.

1. Geben Sie in der Befehlszeile Folgendes ein: 4 für Gerätekonsole.

2. Fügen Sie eine statische Route von der Zweigstelle zum DHCP-Server in der Hauptniederlassung hinzu. Geben Sie Folgendes ein:

   system ipsec_route add host <IP address of host> tunnelname <tunnel>

   Beispiel: system ipsec_route add host 172.16.16.1 tunnelname PolicyBasedVPN

3. Übersetzen Sie die IP-Adresse des LAN-Ports (DHCP-Relay-Schnittstelle) an der Firewall der Zweigstelle in die IP-Adresse des DHCP-Servers in der Hauptniederlassung. Verwenden Sie diesen Befehl, um den systemgenerierten Datenverkehr zu übersetzen. Geben Sie Folgendes ein:

   set advanced-firewall sys-traffic-nat add destination <Destination IP address or network> snatip <Source IP address to translate>

   set advanced-firewall sys-traffic-nat add destination 172.16.16.1 snatip 10.10.1.1
