Konfigurieren einer richtlinienbasierten IPsec-VPN-Verbindung mithilfe digitaler Zertifikate

Dieser Artikel zeigt ein Beispiel für die Konfiguration einer richtlinienbasierten IPsec-VPN-Verbindung mit digitalen Zertifikaten als Authentifizierungsmethode für VPN-Peers. Sie können die Werte entsprechend Ihren Organisationsdetails konfigurieren.

Netzwerkdiagramm

Konfigurieren von Zertifikaten und Zertifizierungsstellen

Laden Sie die SF1-CA auf SF2 hoch

1. Gehen Sie auf der Sophos Firewall 1 (SF1) zu Zertifikate > Zertifizierungsstellen.
2. Klicken Standard, überprüfen Sie die Details und klicken Sie dann auf Herunterladen.
3. Entpacken Sie die Datei und benennen Sie sie um Default.pem Zu Head_Office_Default.pem um es von der Zertifizierungsstelle (CA) der Zweigstelle (BO) zu unterscheiden.
4. Gehen Sie auf der Sophos Firewall 2 (SF2) zu Zertifikate > Zertifizierungsstellen und klicken Sie auf Hinzufügen.
5. Klicken Datei auswählen und wählen Sie Head_Office_Default.pem.
6. Eingeben SF1_CA als die Name.
7. Klicken Speichern.

Laden Sie die SF2-CA auf SF1 hoch

1. Gehen Sie auf SF2 zu Zertifikate > Zertifizierungsstellen.
2. Klicken Standard, überprüfen Sie die Details und klicken Sie dann auf Herunterladen.
3. Entpacken Sie die Datei und benennen Sie sie um Default.pem Zu Branch_Office_Default.pem.
4. Gehen Sie auf SF1 zu Zertifikate > Zertifizierungsstellen und klicken Sie auf Hinzufügen.
5. Klicken Datei auswählen und wählen Sie Branch_Office_Default.pem.
6. Eingeben SF2_CA als die Name.
7. Klicken Speichern.

Konfigurieren Sie ein lokal signiertes Zertifikat in SF1

1. Gehen Sie auf SF1 zu Zertifikate > Zertifikate und klicken Sie auf Hinzufügen.
2. Wählen Lokal signiertes Zertifikat generieren.

3. Konfigurieren Sie wie folgt:

   Einstellung	Wert
   Name	SF1_Certificate
   Gültig ab	23.02.2023
   Gültig bis	23.02.2024
   Schlüsseltyp	RSA
   Schlüssellänge	2048
   Sicherer Hash	SHA - 256

   Tipp

   Erhöhen Sie das Ablaufdatum der Lizenz vom Standardwert von einem Jahr, um die jährliche Neugenerierung und Aktualisierung des Zertifikats zu vermeiden.

4. Eingeben SophosFirewall1 als die Allgemeiner Name.

5. Unter Alternative Antragstellernamen (SANs)auf Erweiterte Einstellungen.

6. Wählen Sie ein Zertifikats-ID und geben Sie einen Wert ein. Die Zertifikats-ID ist zur Identifizierung der Firewall erforderlich.

   • DNS: Geben Sie einen beliebigen Namen ein.
   • IP-Adresse: Geben Sie eine beliebige IP-Adresse ein.
   • E-Mail: Geben Sie eine beliebige E-Mail-Adresse ein.
   • DER ASN1 DN [X.509]: Verwendet automatisch die Thema der Standard-CA.

   Beispiel:

   Einstellung	Wert	Wert
   Zertifikats-ID	IP-Adresse	172.10.10.1

   Notiz

   Wenn Sie DER ASN1 DN [X.509], konfigurieren Sie nichts in der DNS-Namen Und IP-Adresse unter dem Alternative Antragstellernamen (SANs) da dies zu einem Konflikt bei der Authentifizierung der IPsec-VPN-Verbindung führt.

7. Klicken Speichern.

8. Laden Sie das Zertifikat herunter.
9. Benennen Sie die Zertifikatserweiterung um in .cer.
10. Gehen Sie auf SF2 zu Zertifikate > Zertifikate und klicken Sie auf Hinzufügen.
11. Wählen Zertifikat hochladen.

12. Konfigurieren Sie wie folgt:

    Einstellung	Wert
    Name	SF1_Certificate
    Zertifikatdateiformat	CER (.cer)
    Zertifikat	Klicken Datei auswählen und wählen Sie die .cer Datei von SF1 heruntergeladen.

13. Klicken Speichern.

14. Überprüfen Sie, ob ein grünes Häkchen zeigt unter dem Vertrauenswürdig Spalte.

    Dies zeigt das Vorhandensein der validierenden CA in der Firewall an.

Konfigurieren Sie ein lokal signiertes Zertifikat in SF2

1. Gehen Sie auf SF2 zu Zertifikate > Zertifikate und klicken Sie auf Hinzufügen.
2. Wählen Lokal signiertes Zertifikat generieren.

3. Konfigurieren Sie wie folgt:

   Einstellung	Wert
   Name	SF2_Certificate
   Gültig ab	23.02.2023
   Gültig bis	23.02.2024
   Schlüsseltyp	RSA
   Schlüssellänge	2048
   Sicherer Hash	SHA - 256

   Tipp

   Erhöhen Sie das Ablaufdatum der Lizenz vom Standardwert von einem Jahr, um die jährliche Neugenerierung und Aktualisierung des Zertifikats zu vermeiden.

4. Eingeben SophosFirewall2 als die Allgemeiner Name.

5. Unter Alternative Antragstellernamen (SANs)auf Erweiterte Einstellungen.

6. Wählen Sie ein Zertifikats-ID und geben Sie einen Wert ein. Die Zertifikats-ID ist zur Identifizierung der Firewall erforderlich.

   • DNS: Geben Sie einen beliebigen Namen ein.
   • IP-Adresse: Geben Sie eine beliebige IP-Adresse ein.
   • E-Mail: Geben Sie eine beliebige E-Mail-Adresse ein.
   • DER ASN1 DN [X.509]: Verwendet automatisch die Thema der Standard-CA.

   Beispiel:

   Einstellung	Wert	Wert
   Zertifikats-ID	IP-Adresse	172.20.20.1

   Notiz

   Wenn Sie DER ASN1 DN [X.509], konfigurieren Sie nichts in der DNS-Namen Und IP-Adresse unter dem Alternative Antragstellernamen (SANs) da dies zu einem Konflikt bei der Authentifizierung der IPsec-VPN-Verbindung führt.

7. Klicken Speichern.

8. Laden Sie das Zertifikat herunter.
9. Benennen Sie die Zertifikatserweiterung um in .cer.
10. Gehen Sie auf SF1 zu Zertifikate > Zertifikate und klicken Sie auf Hinzufügen.
11. Wählen Zertifikat hochladen.

12. Konfigurieren Sie wie folgt:

    Einstellung	Wert
    Name	SF2_Certificate
    Zertifikatdateiformat	CER (.cer)
    Zertifikat	Klicken Datei auswählen und wählen Sie die .cer Datei von SF2 heruntergeladen.

13. Klicken Speichern.

14. Überprüfen Sie, ob ein grünes Häkchen zeigt unter dem Vertrauenswürdig Spalte.

    Dies zeigt das Vorhandensein der validierenden CA in der Firewall an.

Konfigurieren der IPsec-VPN-Verbindung

SF1-Konfiguration

1. Gehe zu Gastgeber und Dienstleistungen > IP-Host.

2. Konfigurieren Sie die IP-Hosts für die lokalen und Remote-Subnetze wie folgt:

   Einstellung	IP-Host 1	IP-Host 2
   Name	SF1_LAN	SF2_LAN
   IP-Version	IPv4	IPv4
   Typ	Netzwerk	Netzwerk
   IP-Adresse	192.10.10.0	192.20.20.0

3. Klicken Speichern.

4. Gehe zu Site-to-Site-VPN > IPsec und klicken Sie auf Hinzufügen.

5. Konfigurieren Sie wie folgt:

   Einstellung	Wert
   Name	SF1_to_SF2
   IP-Version	IPv4
   Anschlussart	Richtlinienbasiert
   Gateway-Typ	Nur antworten
   Beim Speichern aktivieren	Eingeschaltet
   Erstellen einer Firewallregel	Eingeschaltet
   Profil	Hauptsitz (IKEv2)
   Authentifizierungstyp	Digitales Zertifikat
   Lokales Zertifikat	SF1_Zertifikat
   Remote-Zertifikat	SF2_Zertifikat
   Abhörschnittstelle	Port2 - 172.10.10.1
   Lokales Subnetz	SF1_LAN
   Gateway-Adresse	172.20.20.1
   Remote-Subnetz	SF2_LAN

6. Klicken Speichern.

   Notiz

   Die Verbindung wird aktiviert und eine Firewall-Regel namens IPsec SF1_to_SF2 wird automatisch erstellt und oben in der Liste der Firewall-Regeln angezeigt. Stellen Sie sicher, dass die Firewall-Regel oben angezeigt wird.

7. Überprüfen Sie, ob die Aktiv Spalte zeigt eine grüne Schaltfläche .

   Dies zeigt an, dass die HO IPsec VPN-Verbindung aktiv ist.

SF2-Konfiguration

1. Gehe zu Gastgeber und Dienstleistungen > IP-Host.

2. Konfigurieren Sie die IP-Hosts für die lokalen und Remote-Subnetze wie folgt:

   Einstellung	IP-Host 1	IP-Host 2
   Name	SF2_LAN	SF1_LAN
   IP-Version	IPv4	IPv4
   Typ	Netzwerk	Netzwerk
   IP-Adresse	192.20.20.0	192.10.10.0

3. Klicken Speichern.

4. Gehe zu Site-to-Site-VPN > IPsec und klicken Sie auf Hinzufügen.

5. Konfigurieren Sie wie folgt:

   Einstellung	Wert
   Name	SF2_to_SF1
   IP-Version	IPv4
   Anschlussart	Richtlinienbasiert
   Gateway-Typ	Verbindung herstellen
   Beim Speichern aktivieren	Eingeschaltet
   Erstellen einer Firewallregel	Eingeschaltet
   Profil	Zweigstelle (IKEv2)
   Authentifizierungstyp	Digitales Zertifikat
   Lokales Zertifikat	SF2_Zertifikat
   Remote-Zertifikat	SF1_Zertifikat
   Abhörschnittstelle	Port2 - 172.20.20.1
   Lokales Subnetz	SF2_LAN
   Gateway-Adresse	172.10.10.1
   Remote-Subnetz	SF1_LAN

6. Klicken Speichern.

   Notiz

   Die Verbindung wird aktiviert, der BO startet die Verbindung zum HO und eine Firewall-Regel namens IPsec SF1_to_SF2 wird automatisch erstellt und oben in der Liste der Firewall-Regeln angezeigt. Stellen Sie sicher, dass die Firewall-Regel oben angezeigt wird.

7. Überprüfen Sie, ob die Aktiv Und Verbindung Spalten zeigen eine grüne Schaltfläche .

   Dies zeigt an, dass die IPsec-VPN-Verbindung hergestellt ist.

Zugriff auf Dienste zulassen

SF1-Konfiguration

Stellen Sie sicher, dass Sie den Zugriff vom WAN auf IPsec zulassen, da Sie die IPsec-Verbindung Gateway-Typ Zu Nur antworten.

Um die Tunnelkonnektivität zu überprüfen, können Sie über die von Ihnen erstellte VPN-Verbindung eine Remote-IP-Adresse anpingen.

1. Gehe zu Verwaltung > Gerätezugriff.
2. Unter IPsec, wählen VAN.
3. Unter Ping/Ping6, wählen VPN.
4. Klicken Anwenden.

SF2-Konfiguration

Um die Tunnelkonnektivität zu überprüfen, können Sie über die von Ihnen erstellte VPN-Verbindung eine Remote-IP-Adresse anpingen.

1. Gehe zu Verwaltung > Gerätezugriff.
2. Unter Ping/Ping6, wählen VPN.
3. Klicken Anwenden.

Überprüfen der IPsec-VPN-Verbindung

Sie können die IPsec-VPN-Verbindung wie folgt überprüfen:

1. Führen Sie einen Ping-Test zwischen den Endpunkten hinter SF1 und SF2 durch.

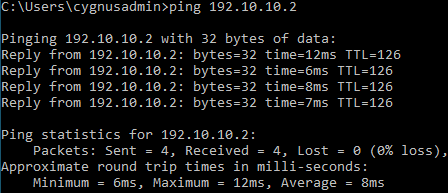

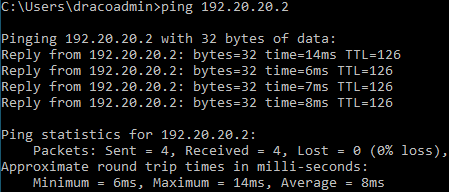

   SF1 bis SF2SF2 bis SF1





2. Gehe zu Regeln und Richtlinien > Firewall-Regeln um zu überprüfen, ob die Firewall-Regeln eingehenden und ausgehenden Datenverkehr zulassen.

   SF1 bis SF2SF2 bis SF1
