NAT mit routenbasiertem IPsec, wenn lokale und Remote-Subnetze identisch sind

Sie können Network Address Translation (NAT) für routenbasierte IPsec-VPN-Tunnel konfigurieren, wenn die Subnetze in der lokalen und der Remote-Firewall identisch sind.

Die Konfiguration unterscheidet sich für die beiden Arten von routenbasierten VPN-Tunneln wie folgt:

• Für Any-to-Any-Subnetze: Sie müssen SNAT- und DNAT-Regeln konfigurieren.
• Bei Verkehrsselektoren: Sie müssen die NAT-Einstellungen konfigurieren auf Site-to-Site-VPN > IPsec-Verbindungen. Sehen NAT mit richtlinienbasiertem IPsec, wenn lokale und Remote-Subnetze identisch sind.

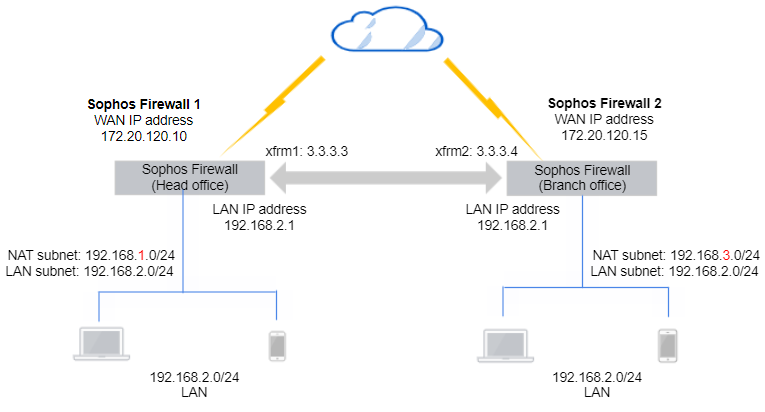

Dieser Artikel zeigt eine Beispielkonfiguration für Tunnelschnittstellen mit Any-to-Any-Subnetzen.

1. Konfigurieren Sie Folgendes:

   1. IPsec-Verbindung
   2. Firewallregeln für eingehenden und ausgehenden Datenverkehr
   3. SD-WAN-Route

   Sehen Erstellen Sie ein routenbasiertes VPN (von jedem zu jedem Subnetz).

2. Gehen Sie in den Firewalls der Zentrale und der Zweigstellen wie folgt vor:

   1. Konfigurieren Sie eine DNAT-Regel mit einer reflexiven (SNAT) Regel.
   2. Überprüfen Sie die SNAT-Regel.

Firewall der Zentrale

Konfigurieren Sie DNAT- und SNAT-Regeln in der Firewall der Zentrale (Sophos Firewall 1).

Konfigurieren einer DNAT-Regel

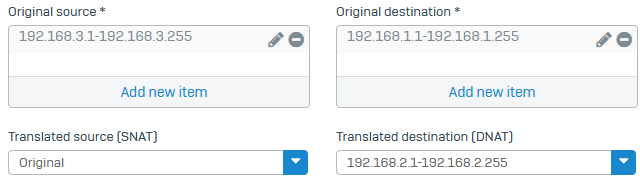

Fügen Sie eine DNAT-Regel hinzu, um eingehenden Datenverkehr, der im NAT-IP-Bereich ankommt, in den IP-Bereich des lokalen Subnetzes zu übersetzen.

1. Gehe zu Regeln und Richtlinien > NAT-Regeln.
2. Klicken NAT-Regel hinzufügen und klicken Sie auf Neue NAT-Regel.
3. Geben Sie den Regelnamen ein.
4. Satz Originalquelle zum NAT-Bereichsobjekt der Zweigstelle (Beispiel: 192.168.3.1 to 192.168.3.255).
5. Satz Übersetzte Quelle Zu Original.
6. Satz Ursprüngliches Ziel zum IP-Bereichsobjekt, das Sie für die Übersetzung erstellt haben (Beispiel: 192.168.1.1 to 192.168.1.255).

7. Satz Übersetztes Ziel zum tatsächlichen lokalen Subnetzobjekt (Beispiel: 192.168.2.1 to 192.168.2.255).

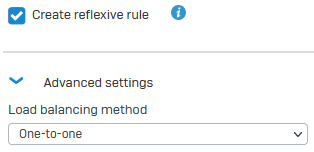

8. Wählen Reflexive Regel erstellen um eine entsprechende SNAT-Regel für ausgehenden Datenverkehr zu erstellen.

9. Für Lastausgleichsmethode, wählen Einzelunterricht.



10. Klicken Speichern.

Überprüfen Sie die SNAT-Regel

Überprüfen Sie die SNAT-Regel für ausgehenden Datenverkehr, um den IP-Bereich des lokalen Subnetzes in das Objekt zu übersetzen, das Sie für die Übersetzung erstellt haben.

1. Gehe zu Regeln und Richtlinien > NAT-Regeln.

2. Klicken Sie auf die reflexive Regel, die Sie erstellt haben.

   Beispiel: Reflexive_NAT#_<DNAT rulename>

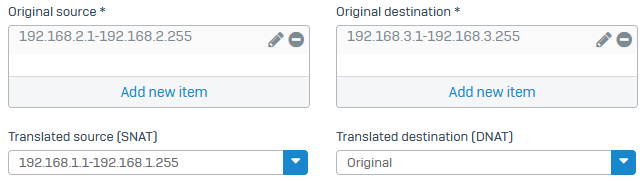

3. Überprüfen Sie die Einstellungen für die Quellübersetzung. Die Beispieleinstellungen lauten wie folgt:

   1. Originalquelle: 192.168.2.1 to 192.168.2.255
   2. Übersetzte Quelle: 192.168.1.1 to 192.168.1.255
   3. Ursprüngliches Ziel: 192.168.3.1 to 192.168.3.255

   4. Übersetztes Ziel: Original



   Ausgehender Datenverkehr wird vom tatsächlichen IP-Bereich des Subnetzes in den übersetzten IP-Bereich übersetzt.

Firewall für Zweigstellen

Konfigurieren Sie DNAT- und SNAT-Regeln in der Firewall der Zweigstelle (Sophos Firewall 2).

Konfigurieren einer DNAT-Regel

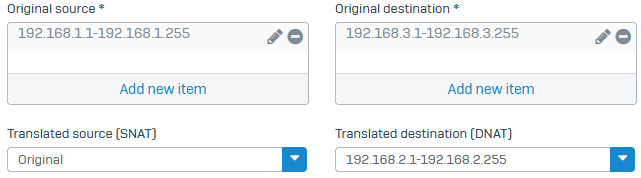

Fügen Sie eine DNAT-Regel hinzu, um eingehenden Datenverkehr, der im NAT-IP-Bereich ankommt, in den IP-Bereich des lokalen Subnetzes zu übersetzen.

1. Gehe zu Regeln und Richtlinien > NAT-Regeln.
2. Klicken NAT-Regel hinzufügen und klicken Sie auf Neue NAT-Regel.
3. Geben Sie den Regelnamen ein.
4. Satz Originalquelle zum NAT-Range-Objekt der Zentrale (Beispiel: 192.168.1.1 to 192.168.1.255).
5. Satz Übersetzte Quelle Zu Original.
6. Satz Ursprüngliches Ziel zum IP-Bereichsobjekt, das Sie für die Übersetzung erstellt haben (Beispiel: 192.168.3.1 to 192.168.3.255).

7. Satz Übersetztes Ziel zum eigentlichen lokalen Subnetzobjekt (Beispiel: 192.168.2.1 to 192.168.2.255).



8. Wählen Reflexive Regel erstellen um eine entsprechende SNAT-Regel für ausgehenden Datenverkehr zu erstellen.

9. Für Lastausgleichsmethode, wählen Einzelunterricht.



10. Klicken Speichern.

Überprüfen Sie die SNAT-Regel

Überprüfen Sie die SNAT-Regel für ausgehenden Datenverkehr, um den IP-Bereich des lokalen Subnetzes in das Objekt zu übersetzen, das Sie für die Übersetzung erstellt haben.

1. Gehe zu Regeln und Richtlinien > NAT-Regeln.

2. Klicken Sie auf die reflexive Regel, die Sie erstellt haben.

   Beispiel: Reflexive_NAT#_<DNAT rulename>

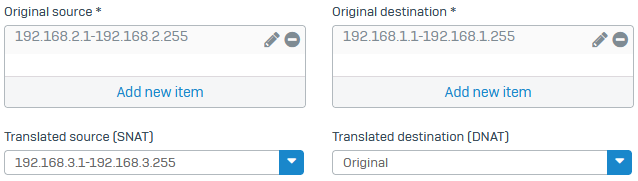

3. Überprüfen Sie die Einstellungen der Quellübersetzung. Die Beispieleinstellungen lauten wie folgt:

   1. Originalquelle: 192.168.2.1 to 192.168.2.255
   2. Übersetzte Quelle: 192.168.3.1 to 192.168.3.255
   3. Ursprüngliches Ziel: 192.168.1.1 to 192.168.1.255

   4. Übersetztes Ziel: Original



   Ausgehender Datenverkehr wird vom tatsächlichen IP-Bereich des Subnetzes in den übersetzten IP-Bereich übersetzt.
