VoIP-Fehlerbehebung

Ursache

Wenn das H.323-Hilfsmodul zusammen mit den entsprechenden Firewall-Regeln oder DNAT-Regeln geladen ist und Audio- oder Videoübertragungen weiterhin ausfallen oder nur in eine Richtung funktionieren, findet möglicherweise kein NAT auf Anwendungsebene statt.

Abhilfe

1. Stellen Sie über die CLI-Konsole eine Verbindung zur Firewall her.
2. Wählen Option 4 (Gerätekonsole).

3. Führen Sie folgenden Befehl aus:

   system system_modules h323 unload

4. Konfigurieren Sie ein transparentes Subnetz-Gateway. Siehe Sophos Firewall: Implementierung transparenter Subnetz-Gateways mithilfe von Proxy-ARP.

5. Starten Sie einen Videoanruf von einem Polycom-Gerät, das sich hinter der Firewall befindet, und prüfen Sie, ob es ordnungsgemäß funktioniert.

Zustand

Ein zu hoher UDP-Timeout-Wert führt dazu, dass VoIP-Anrufe abbrechen oder eine schlechte Qualität aufweisen.

Ursache

Die Sophos Firewall verwendet standardmäßig ein UDP-Timeout von 60 Sekunden, was für eine zuverlässige VoIP-Kommunikation zu kurz sein kann. Wir empfehlen einen Timeout-Wert von 150 Sekunden. Bitte erkundigen Sie sich bei Ihrem VoIP-Anbieter nach dessen Empfehlung für einen UDP-Timeout-Wert.

Abhilfe

Ändern Sie den aktuellen UDP-Timeout-Wert über die Befehlszeilenschnittstelle (CLI). Gehen Sie dazu wie folgt vor:

1. Stellen Sie über die CLI-Konsole eine Verbindung zur Firewall her.
2. Wählen Option 4 (Gerätekonsole).

3. Geben Sie folgenden Befehl ein:

   show advanced-firewall

   Die Ausgabe zeigt den aktuellen UDP-Timeout-Wert daneben an. UDP timeout stream.

   Hier ein Beispiel:

   console> show advanced-firewall Strict Policy : on FtpBounce Prevention : control Tcp Conn. Establishment Idle Timeout : 10800 UDP Timeout : 30 UDP Timeout Stream : 60 ...

4. Geben Sie folgenden Befehl ein, um das UDP-Timeout auf 150 Sekunden zu erhöhen:

   set advanced-firewall udp-timeout-stream 150

Wenn Ihr Anbieter einen anderen Wert empfiehlt, verwenden Sie diesen.

Ursache

Die UDP-Flood-Einstellungen führen zu einem Abbruch des VoIP-Verkehrs.

Abhilfe

1. Melden Sie sich in der Web-Administrationskonsole an.
2. Gehe zu Einbruchsprävention > DoS- und Spoofing-Schutz.
3. Unter DOS-Einstellungen, löschen Sie die Flagge anwenden Kontrollkästchen für UDP-Flut.
4. Testen Sie die VoIP-Verbindung.

5. Wenn diese Einstellung das VoIP-Problem behebt, senken Sie die UDP-Flood-Schutzwerte, bevor Sie das Flag erneut anwenden.

   Ein einzelner Wert ist nur für manche Umgebungen geeignet. Passen Sie die Werte an, bis Sie die optimale Einstellung für Ihre VoIP-Konfiguration gefunden haben.

Ursache

Die Firewall unterstützt mit ihrem SIP-Hilfsmodul SIP-Medienports im Bereich von 1024 bis 65535. Der Standardport ist UDP 5060.

Wenn Sie den SIP-Helfer der Firewall laden und einen Medienport außerhalb dieses Bereichs festlegen, verwirft die Firewall die Pakete, und VoIP-Anrufe können möglicherweise nicht hergestellt werden. Die Ereignisprotokolle zeigen die Ursache wie folgt an: Invalid Traffic.

Abhilfe

1. Melden Sie sich an der CLI an und geben Sie Folgendes ein: 4 für Gerätekonsole.

2. Ändern Sie den SIP-Port mit folgendem Befehl:

   system system_modules sip load ports <custom_port>

Zustand

Sie können einen Anruf tätigen, und das angerufene Telefon klingelt, aber Sie hören keinen Ton.

Ursache

Dieser Zustand tritt auf, wenn der Anrufer in der RTP-Phase einer SIP-Verbindung keine Daten senden kann. Dies geschieht häufig bei der Verwendung eines VPNs oder des Sophos Connect-Clients.

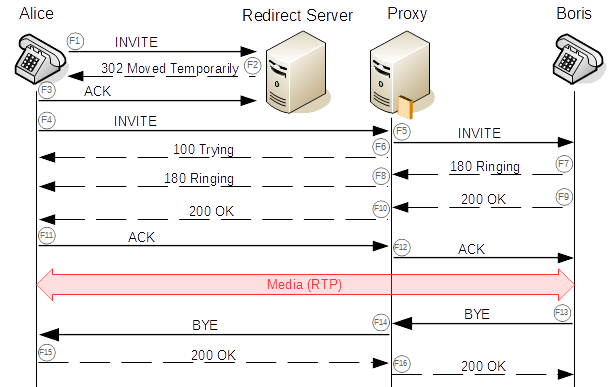

Hier ist ein Beispiel für diesen Fall, in dem Alice die Anruferin und Boris der Empfänger ist.

Abhilfe

1. Gehe zu Regeln und Richtlinien > Firewall-Regeln.
2. Stellen Sie sicher, dass Sie eine Firewall-Regel für SIP konfiguriert haben.
3. Stellen Sie sicher, dass Sie das Netzwerk des Empfängers auswählen in Zielnetzwerke: Stellen Sie das Netzwerk des Empfängers auf „Beliebig“ ein, wenn Sie jedes beliebige Telefon anrufen möchten.

Ursache

Site-to-Site-VPN, IPS oder beides auf Ihrer Firewall können zu abgebrochenen oder qualitativ minderwertigen VoIP-Anrufen führen.

Abhilfe

1. Stellen Sie über die CLI-Konsole eine Verbindung zur Firewall her.
2. Wählen Option 4 (Gerätekonsole).

3. Geben Sie folgenden Befehl ein, um die vorinstallierten IPS-Muster für SIP zu deaktivieren:

   set ips sip_preproc disable

4. Wenn IPS-Muster deaktiviert sind, werden die Verbindungen von der Firewall nicht getrennt, wenn IPsec-Tunnel aufgebaut werden. Geben Sie folgenden Befehl ein:

   set vpn conn-remove-tunnel-up disable

Zustand

Manche Telefone registrieren sich bei Ihrem PBX-Server mit der IP-Adresse der Firewall anstelle der IP-Adresse des Telefons.

Zum Beispiel ein Telefon mit einer IP-Adresse 192.168.20.12 registriert sich mit der IP-Adresse 192.168.1.5.

Ursache

Conntrack muss gelöscht werden.

Abhilfe

1. Klicken Protokollanzeige.
2. Klicken Filter hinzufügen.

3. Geben Sie die folgenden Werte an:

   1. Feld: Ziel-IP.
   2. Zustand: Ist.
   3. Wert: Geben Sie die IP-Adresse Ihres PBX-Servers ein.

4. Klicken Filter hinzufügen.

5. Stellen Sie sicher, dass für den Datenverkehr zu Ihrem PBX-Server sowohl für funktionierende als auch für nicht funktionierende Telefone die korrekte Firewall-Regel verwendet wird.

6. Gehe zu Regeln und Richtlinien > Firewall-Regeln und finden Sie die Firewall-Regel, die Ihren VoIP-Datenverkehr verwaltet.

   1. Vergewissern Sie sich, dass die Firewall-Regel das VoIP-Protokoll Ihres Telefons zulässt, entweder SIP oder H323.

7. Gehe zu Regeln und Richtlinien > Firewall-Regeln > NAT-Regeln und bestätigen, dass die korrekten NAT-Regeln eingerichtet sind und keine Konflikte bestehen.

8. Stellen Sie über die CLI-Konsole eine Verbindung zur Firewall her.

9. Wählen Option 4 (Gerätekonsole).

10. Führen Sie folgenden Befehl aus, um den SIP-Helper-Status zu überprüfen:

    system system_modules show

    Falls das SIP-Modul als geladen angezeigt wird, deaktivieren Sie es mit folgendem Befehl:

    system system_modules sip unload

11. Typ Ausfahrt Um die Gerätekonsole zu verlassen und zum Hauptmenü der Befehlszeile zurückzukehren.

12. Wählen 5. Geräteverwaltung: dann auswählen 3. Erweiterte Shell.

13. Löschen Sie den Conntrack-Eintrag, der der falschen IP-Adresse des Telefons entspricht, mit folgendem Befehl:

    conntrack -D --src <IP ADDRESS OF PHONE> --dst <IP ADDRESS OF PBX> -p tcp

Sehen Sophos Firewall: Befehl „conntrack löschen“.
